FCD1000 - Автоматическая система селективного нанесения защитных покрытий

FCD1000 - Автоматическая система селективного нанесения защитных покрытий

Скачать PDF


FCD1000 – это высокопроизводительная, универсальная и гибкая система автоматического селективного нанесения защитных покрытий на печатные платы и электронные модули.

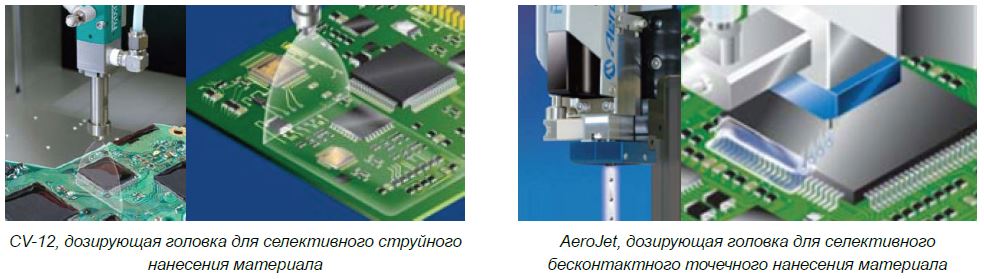

Система может быть оснащена двумя дозирующими головками одного или разного типа:
  • CV-12, дозирующая головка для селективного струйного нанесения материала.
  • AeroJet, дозирующая головка для селективного бесконтактного точечного нанесения материала.

Особенности системы:
  • Система комплектуется программным обеспечением MuCOAT TM для создания рабочих программ селективного нанесения покрытий;
  • Благодаря возможности селективного нанесения материала разными методами и с высокой точностью, нет необходимости в применении защитной маски;
  • Максимальные габариты плат 250 х 330 мм;
  • Возможность встраивания в линию, а также подключения загрузочного и разгрузочного устройств.

Техническая спецификация

Параметры

COATING MASTER FCD1000

Система управления

PC/PLC управление, SMEMA-совместимый интерфейс

Типы подложек

и изделий

Печатные платы, кассеты

и тара-спутник и пр.

Скорость перемещения по осям XY

До 1000 мм/с

Скорость перемещения по оси Z

До 1000 мм/с

Повторяемая точность позиционирования по осям XY

± 0,02 мм

Повторяемая точность позиционирования по оси Z

± 0,02 мм

Количество одновременно используемых дозирующих головок

До 2

Длина рабочей зоны

От 50 до 330 мм

Ширина рабочей зоны

От 30 до 330 мм

Высота рабочей зоны

От 0,5 до 3,0 мм

Количество встроенных конвейерных линий

1

Количество рабочих станций

1

Электропитание

220 В; 50/60 Гц; 20 А

Потребляемая мощность

3 кВт

Сжатый воздух

500 кПа

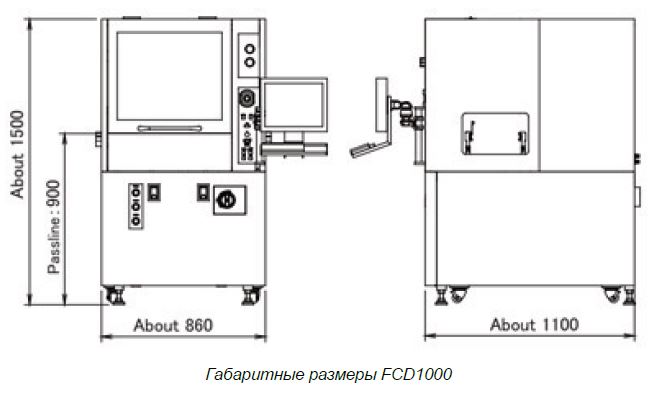

Габаритные размеры (без держателя емкости с материалом)

860 х 1100 х 1550 мм (Ш х Г х В)

Вес (без держателя емкости с материалом)

350 кг
