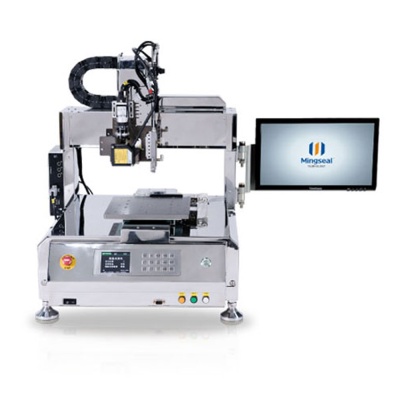

Настольная полуавтоматическая установка дозирования с системой машинного зрения VS300D
Полуавтоматическая система дозирования VS300D предназначена для лабораторного или мелко- среднесерийного производства. Система построена на базе настольного робота с рабочим полем 260х260 мм, оснащена машинным зрением, управляющим компьютером со встроенным программным обеспечением, а также лазерным датчиком высот.
VS300D является универсальной и гибкой системой, на которой можно реализовать любую технологию дозирования – время/давление, шнековое или каплеструйное дозирование (джеттинг). Благодаря машинному зрению достигается высокая точность дозирования, которая позволяет выпускать изделия любой степени сложности, а также снижаются затраты времени на совмещение дозирующей головки с реальным расположением изделия и коррекцию координат дозирования.
При помощи встроенного программного обеспечения значительно сокращается время, требуемое на разработку и отладку рабочих программ.
Оборудование может быть использовано в помещениях с классом чистоты в диапазоне ИСО8-ИСО5.

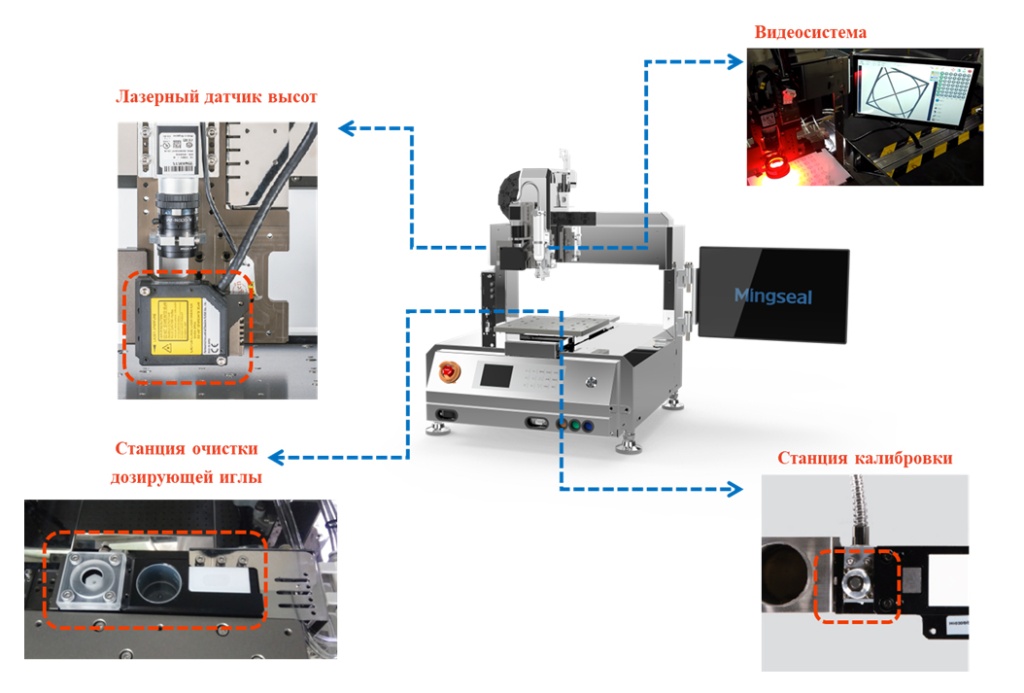

Основные узлы VS300D в базовой комплектации

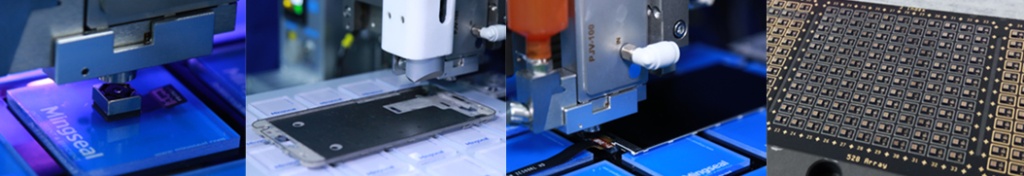

В полупроводниковом производстве VS300D может эффективно использоваться для следующих задач:
- Дозирование подкристальной заливки (underfilling)
- Герметизация кристаллов или компонентов методом Dam-and-Fill
- Герметизация кристаллов или компонентов методом Glob Top
- Прецизионное точное дозирование (например, серебросодержащих адгезивов)
Кроме того, в производстве электроники VS300D применяется для дозирования паяльной пасты, флюсов, герметиков, смазки, термоинтерфейсных материалов, заливочных компаундов, УФ-отверждаемых материалов.
ТИПОВЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Настольный робот
|
Параметры |
VS-300 |
|
Количество осей |
3 |
|
Ход по осям XY |
300 x 300 мм |
|
Ход по оси Z |
100 мм |
|
Рабочая область дозирования |
260 х 260 мм |
|
Ускорение по осям X/Y/Z |
1g / 1g / 0,5g |
|
Максимальная скорость перемещения по осям X/Y/Z |
1000 мм/с / 1000 мм/с / 500 мм/с |
|
Точность позиционирования X/Y/Z |
± 0,015 мм |
|
Максимальный вес изделия |
10 кг |
|
Максимальная нагрузка на ось Z |
5 кг |
|
Потребление электроэнергии |
100 – 240 В, 50/60 Гц, 450 Вт |
|
Габариты |
514 х 589 х 692 мм |
|
Вес |
До 3 (преднагрев, дозирование, постнагрев) |

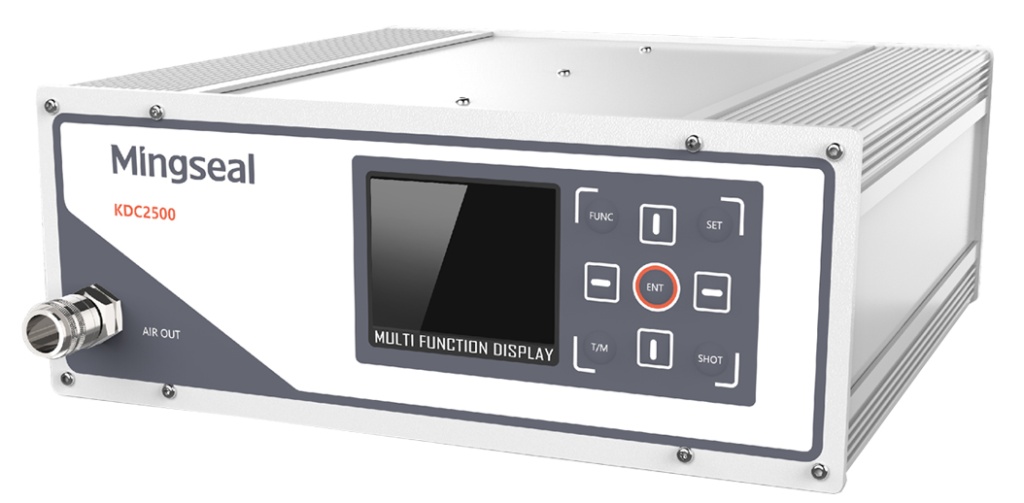

Контроллер дозирования методом «время/давление»
|
Параметры |
KDC2500 |
|
Диапазон рабочего давления |
0,01 - 0,5 МПа |
|
Время дозирования |
0,001 - 9999,999 с |
|
Давление вакуумной отсечки |
- 0,02 - 0 МПа |
|
Функции |
• Автоматическая коррекция параметров дозирования (давления и времени) в зависимости от остаточного количества материала в шприце • Автоматическая система вакуумной отсечки, предотвращающая накопление материала на дозирующей игле и его нежелательное случайное стекание • Автоматическое уведомление о достижении заданного остаточного уровня дозируемого материала в шприце • Автоматическое регулирование вакуума |
|
Количество каналов |
100 |
|
Интерфейсы |
RS232 / RS485 |
|
Рабочее давление на входе |
До 0,7 МПа |
|
Потребление электроэнергии |
220 В, 50 Гц, 15 Вт |
|
Габариты |
260 х 252 х 100 мм |
|
Вес |
4,5 кг |

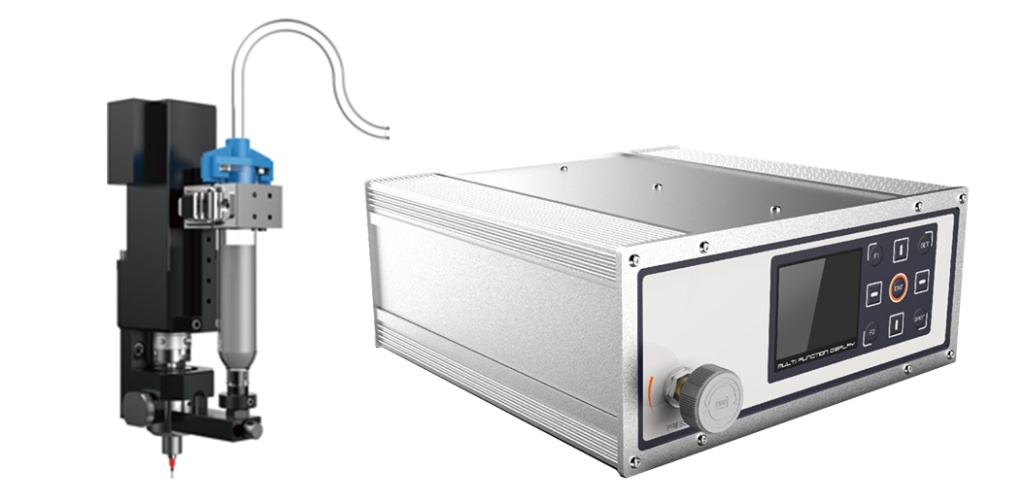

Шнековая дозирующая головка с контроллером
|
Параметры |
KSV1000 |
|
Область применения |
Высокоскоростное дозирование материалов с наполнителями, материалов с высокой вязкостью (паяльных паст, эпоксидных компаундов, термоинтерфейсных материалов) |
|
Объем шприца |
30 мл, 50 мл |
|
Время дозирования |
10 - 999 999 мс |
|
Интерфейсы |
RS232 |
|
Потребление электроэнергии |
220 В, 50 Гц, 50 Вт |
|
Габариты контроллера |
240 х 260 х 100 мм |
|
Вес контроллера |
3,5 кг |
|
Габариты дозирующей головки |
37 х 85 х 230 мм |
|
Вес дозирующей головки |
1 кг |

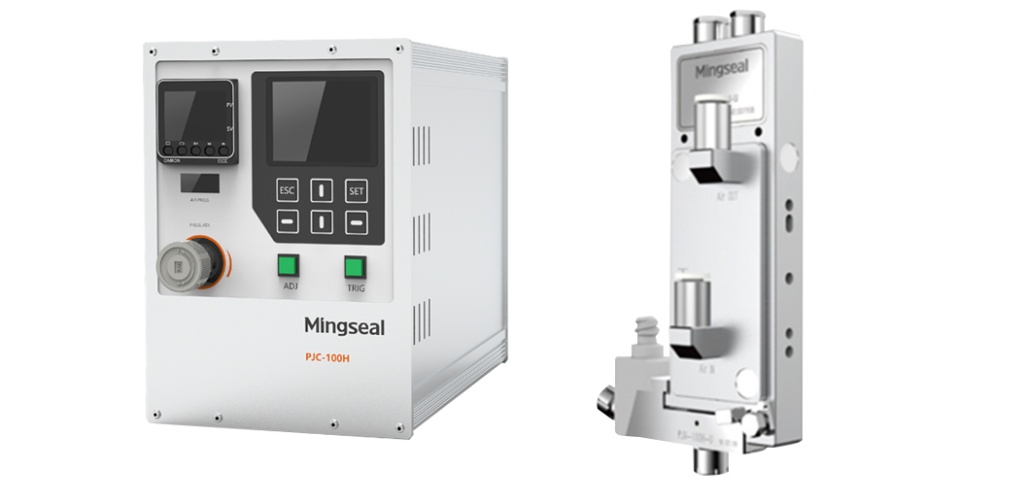

Каплеструйная дозирующая головка с контроллером
|
Параметры |
PJS100H |
|
Область применения |
Высокоскоростное бесконтактное дозирование материалов с наполнителями, материалов с высокой вязкостью - паяльных паст, эпоксидных компаундов, термоинтерфейсных материалов, УФ-отверждаемых компаундов, подкристальной заливки (андерфиллов), флюсов, серебросодержащих адгезивов и т.п.
Применение в технологиях: WLP, FC, FCBGA, PoP |
|
Диапазон вязкости материалов |
До 200 000 сП |
|
Минимальный диаметр точки |
0,2 мм (зависит от характеристик дозируемого материала и диаметра используемого сопла) |
|
Минимальная ширина линии |
0,25 мм (зависит от характеристик дозируемого материала и диаметра используемого сопла) |
|
Минимальный объем точки |
0,5 нл (зависит от характеристик дозируемого материала и диаметра используемого сопла) |
|
Точность дозирования |
±2% (зависит от характеристик дозируемого материала) |
|
Габариты дозирующей головки |
37 х 85 х 230 мм |
