TAD1000M – настольная автоматическая система дозирования

TAD1000M – настольная автоматическая система дозирования

Скачать PDF


TAD1000M – это компактная, универсальная и гибкая настольная система автоматического дозирования. Это превосходное решение для тех, кому необходима полная автоматизация процесса дозирования в условиях ограниченного бюджета и экономии занимаемых производственных площадей.

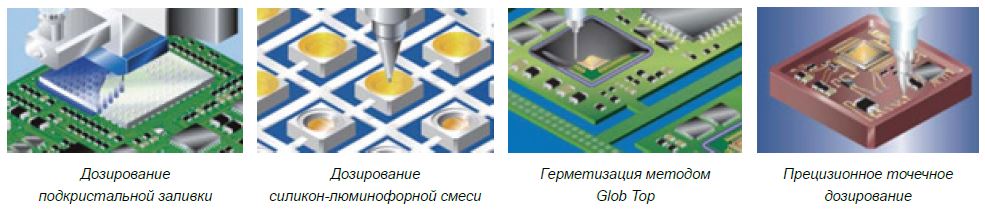

Типовым применением TAD1000M является
  • Точное дозирование силикон-люминофорной смеси в корпус светодиода;
  • Дозирование подкристальной заливки (underfilling);
  • Герметизация кристаллов или компонентов методом Dam-and-Fill;
  • Герметизация кристаллов или компонентов методом Glob Top;
  • Прецизионное точечное дозирование (например, серебросодержащих адгезивов).


Особенности системы
  • Полностью автоматизированный процесс в сочетании с компактными размерами оборудования;
  • Относительно невысокая стоимость;
  • Разные виды исполнения – отдельно стоящее или встраиваемое в линию оборудование;
  • Реализация любых известных методов дозирования.

Техническая спецификация

Параметры

SMART ROBO TAD1000M

Система управления

PC/PLC управление, SMEMA-совместимый интерфейс

Типы подложек

и изделий

Печатные платы, кассеты

и тара-спутник и пр.

Скорость перемещения по осям XY

До 500 мм/с

Скорость перемещения по оси Z

До 500 мм/с

Повторяемая точность позиционирования по осям XY

± 0,01 мм

Повторяемая точность позиционирования по оси Z

± 0,01 мм

Количество одновременно используемых дозирующих головок

До 2

Длина рабочей зоны

От 140 до 230 мм

Ширина рабочей зоны

От 30 до 75 мм

Высота рабочей зоны

От 0,1 до 2,0 мм

Количество встроенных конвейерных линий

1

Количество рабочих станций

1

Электропитание

220 В; 50/60 Гц; 15 А

Потребляемая мощность

1,5 кВт

Сжатый воздух

500 кПа

Габаритные размеры (без держателя емкости с материалом)

1315 х 645 х 1470 мм (Ш х Г х В)

Вес (без держателя емкости с материалом)

325 кг
