PS300 – Установка разделения групповых заготовок полупроводниковых компонентов
Скачать PDF

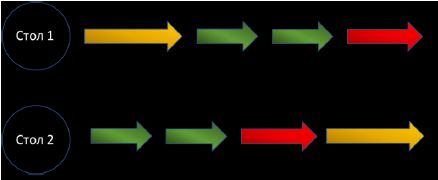

PS300 – автоматическая, отдельно стоящая установка разделения групповых заготовок (выводных рамок) полупроводниковых компонентов методом дисковой резки. Установка оснащена двумя независимыми рабочими столами, что позволяет увеличить производительность за счет параллельного выполнения операций по загрузке/выгрузке, резке и автоматическому совмещению заготовки и режущего диска.

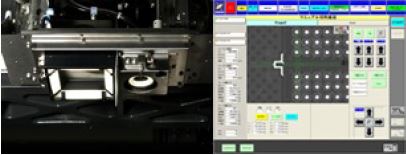

Работающие параллельно и независимо друг от друга приводы шпинделя и оптической системы позволяют выполнять операции резки и совмещения одновременно на разных рабочих столах.
Техническая спецификация PS300
|
Модель |
PS300 |
|
Максимальный размер групповых заготовок |
300 х 100 мм |
|
Максимальный размер направляющей для диска |
Ø 332 мм |
|
Тип шпинделя |
На воздушных подшипниках |
|
Мощность шпинделя |
1,8 кВт |
|
Скорость вращения шпинделя |
До 60 000 об/мин |
|
Максимальный диаметр режущего диска |
2” (3” опция) |
|
Скорость реза по оси Х |
0,1 – 600 мм/с (для обоих рабочих столов) |
|
Ход по осям Y1, Y2 и привода оптической системы |
300 мм |
|
Точность позиционирования по осям Y1, Y2 и привода оптической системы |
0,005 / 300 мм |
|
Точность позиционирования по осям Z1, Z2 и фокуса оптической системы |
0,003 / 1 мм |
|
Угол поворота |
186° |
|
Электропитание |
200-220 В, 3 ф, 50/60 Гц |
|
Сжатый воздух |
0,55-0,7 МПа, 390 л/мин |
|
Деионизованная вода |
0,4 – 0,5 МПа, 12 л/мин |
|
Вода для охлаждения шпинделя |
0,3 – 0,5 МПа, 3 л/мин |
|
Габариты (ШхГхВ) |
1600 х 1680 х 1780 мм |
