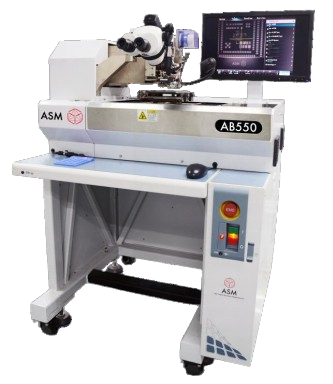

AB 550 — Полуавтоматическая машина разварки кристаллов. Разварка Al–проволокой, клин-клин.

AB 550 — это самое оптимальное решение для организации производства изделий микроэлектроники различных типов, где требуется разварка Al-проволокой толщиной до 50 мкм.

AB550 — это автоматическая машина клиновой ультразвуковой разварки  проволокой, используемая в производстве полупроводниковых устройств. Она предназначена для высокоточного соединения алюминиевых проводников между кристаллом и подложкой в микросхемах, LED-модулях, RFID и других электронных компонентах.

Основные технические особенности

Высокая скорость работы

• Производительность: до 9 проводов/сек

• Диаметр проволоки: 20-50 мкм (опция 18 мкм)

• Подходит для массового производства микросхем.

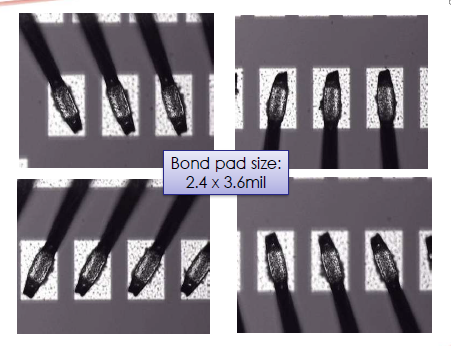

Работа с микро-шагом (fine pitch)

• минимальный размер площадки разварки: 63 × 80 мкм

• минимальный шаг между площадками: ≈ 68 мкм

Это позволяет работать с миниатюрными микросхемами и плотной упаковкой компонентов.

Большая рабочая зона

• эффективная область разварки: до Ø100 мм.

• Можно устанавливать плату размером 230 мм.

Это даёт возможность обрабатывать несколько плат или крупные подложки за один цикл.

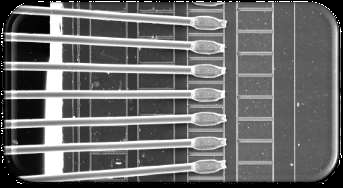

Разварка тонкой проволокой 18 мкм

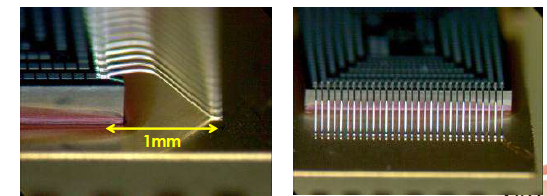

Высокая плотность разварки

Система машинного зрения

Используется технология PR On-The-Fly:

• автоматическое распознавание позиционирования

• уменьшение времени выравнивания

• высокая точность при работе с высокой плотностью компонентов.

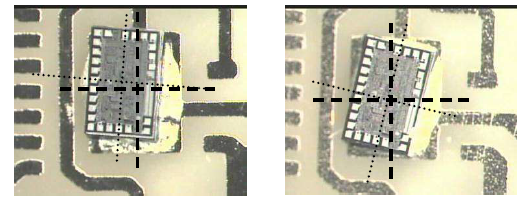

• Может работать с кристаллами при их ручном монтаже с различным углом разворота кристаллов.

Снижение производственных затрат

• алюминиевые провода дешевле золотых

• меньше расходных материалов

• уменьшение затрат на обслуживание.

Надёжность и стабильность

• оптимизированная механика

• система машинного зрения

• стабильный процесс при больших объёмах.

Параметры машины

• Габариты машины: около 1020 × 850 × 1350 мм

• Энергопотребление: 300 ватт

• Сжатый воздух:  5 Бар, расход 150 лит/мин

•  Масса: 450 кг.
