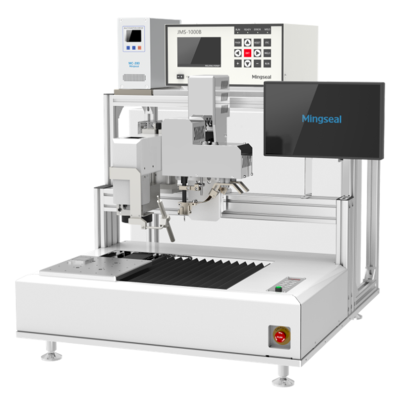

DW200P Настольная полуавтоматическая установка контактной точечной микросварки
DW200P — это высокоточная настольная установка контактной точечной микросварки, оснащенная видеосистемой. Контроль параметров процесса выполняется в режиме реального времени.
Установка предназначена для использования в мелко- и среднесерийном производстве.
ТИПОВЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Модель |
DW200P |
|
Габариты фикстуры |
200x200 мм |
|
Максимальный вес фикстуры (включая изделие) |
5 кг |
|
Точность позиционирования X/Y |
± 0,025 мм (повторяемость ±0,015 мм) |
|
Ускорение по осям X/Y/Z |
0,5g / 0,5g / 0,1g |
|
Максимальная скорость перемещения по осям X/Y/Z |
500 мм/с / 500 мм/с / 100 мм/с |
|
Метод распознавания видеосистемы |
По реперной точке или по характерным объектам на изделии |
|
Точность распознавания видеосистемы |
± 1 пиксел |
|
Свариваемые материалы |

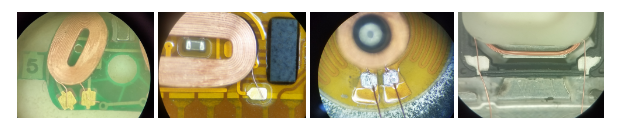

Металлические детали (медь, олово) Медная проволока (диаметр 0,02-0,1 мм) |
|
Электропитание |
220 В, 50/60 Гц, 900 Вт |
|
Габариты (ШхГхВ) |
700х740х800 мм |
|
Вес |
100 кг |
