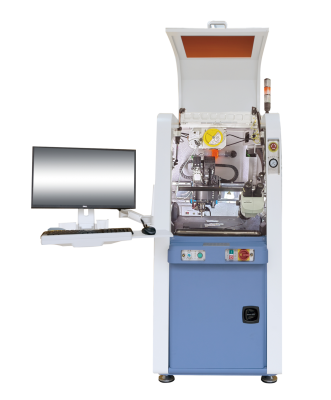

АВТОМАТИЧЕСКАЯ УСТАНОВКА МИКРОСВАРКИ JW-FAH-W
ВОЗМОЖНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ
•Производство силовой электроники, автокомпонентов, конвертеров, аккумуляторов.
•Разварка компонентов на выводных рамках в корпусах ТО, SOIC, HSON
ОСОБЕННОСТИ ОБОРУДОВАНИЯ
•Моторизованное управление зажимом проволоки
•Неразрушающий тест на отрыв
•Программируемые методы отрыва проволоки
•Контроль рабочих параметров и деформации проволоки в реальном времени
•Автоматическая калибровка усилия сварки
•Сварочная головка установлена на 3-осевой платформе с линейными двигателями
|
СПЕЦИФИКАЦИЯ ОБОРУДОВАНИЯ |
|
|
Точность позиционирования |
± 5 мкм, 3 σ |
|
Рабочая область |
305х457 мм |
|
Угол поворота сварочной головки |
± 220° |
|
Ход по оси Z |
50 мм, разрешение 0,1 мкм |
|
Генератор УЗ |
60 кГц, 0-65 Вт |
|
Максимальная глубина доступа |
35 мм |
|
Усилие |
50-1500 гс ±3 гс |
|
Диаметр проволоки |
100-500 мкм |
|
Геометрия петли |
Программируемая |
|
Длина рабочего инструмента |
2,5 / 2” |
|
Производительность |
~ 1,5 петель в секунду |
|
Электропитание |
220 В ±10%, 50/60 Гц, 2 кВт |
|
Сжатый воздух |
Не менее 0,35 Мпа |
|
Габариты (ШхГхВ) |
850х1450х1650 мм |
|
Вес |
1200 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
