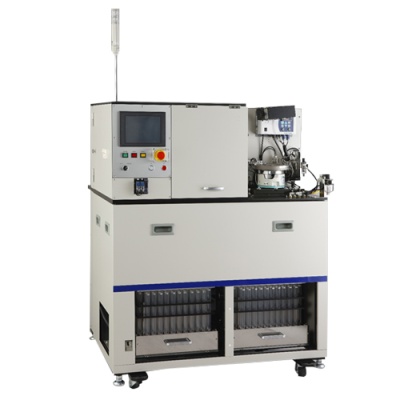

NCS-3100 - автоматическая высокоскоростная установка сортировки светодиодов
Установка NCS-3100 предназначена для выполнения высокоскоростных измерений оптических и электрических характеристик светодиодов. Светодиоды, в зависимости от результатов измерений, автоматически сортируются в разные бины.
В установке NCS-3100 можно сортировать светодиоды в корпуса как с прямым (top view), так и с боковым (side view) свечением.
Оборудование предназначено для бесперебойной работы в условиях массового производства.
Измерение электрооптических характеристик светодиодов выполняется встроенной в сортировщик системой измерений серии LX47. Измерения выполняются в соответствии со стандартом LM85-14 – в режиме непрерывной импульсной последовательности (минимальная длина импульса 10 мкс), что позволяет избежать влияния нагрева на результаты измерений.
За время тестирования, которое составляет, как правило, от 14 мс до 28 мс, система LX47 позволяет выполнить:
-
проверку полярности
-
проверку контактов
-
измерение прямого напряжения и обратного тока
-
измерение спектральных и колориметрических характеристик светодиода
Техническая спецификация модели NCS-3100
Параметры |
NCS-3100 |
Габариты светодиодов |
От 1005 до 8,0х8,0 мм |
Загрузчик |
Вибробункер для загрузки компонентов россыпью |
Количество тестовых станций |
1 (опционально 2 или 3) |
Контактирование |
Сверху, сбоку, снизу |
Время цикла |
От 0,16 с (время теста около 90 мс) |
Количество бинов |
128, 256, 520 |
Управление |
8” сенсорная панель Языки интерфейса – английский, японский, китайский, корейский |
Электропитание |
200В, 220В, 230В, 50/60 Гц |
Габариты (ШхВхГ) |
1165 х 1620 х 891/1620 мм |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
