VSU12 - настольная система вакуумной пайки
Скачать PDF

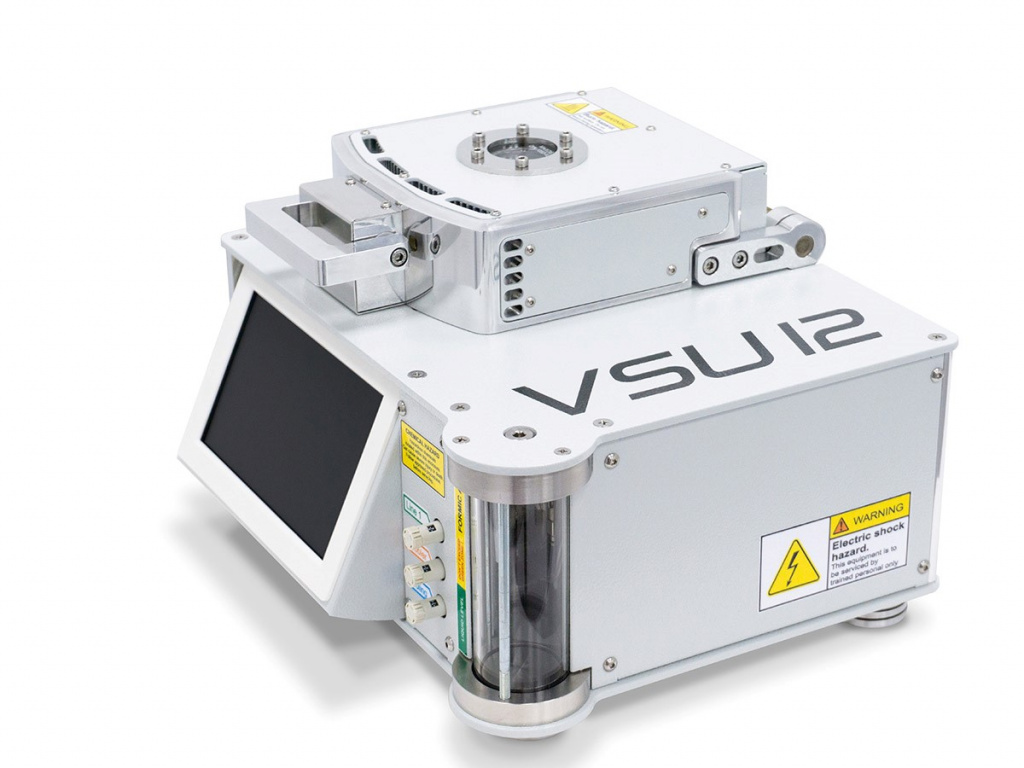

VSU12 – компактная настольная система вакуумной пайки в среде азота, парах муравьиной кислоты и других средах. ИК-лампы расположены под оснасткой (плитой), в которой фиксируются изделия. Оснастка имеет прямоугольную форму размерами 100х100 мм и может быть выполнена из любого материала, соответствующего требованиям процесса. В оснастке могут быть изготовлены отверстия необходимой геометрии, чтобы надежно закрепить в ней изделия. Конструкция печи позволяет размещать в ней оснастку с предустановленными изделиями, что удобно как для лабораторного, так и для мелкосерийного производства.
Охлаждение осуществляется потоком азота снизу вверх – от дна камеры к оснастке-фиксатору. Сама камера охлаждается сжатым воздухом.
Система опционально оснащается вакуумным насосом.
Техническая спецификация модели VSU12
|
Параметры |
VSU 12 |
|
Рабочая среда |
Азот, инертные газы, муравьиная кислота |
|
Нагреваемая площадь |
100 х 100 мм (габариты оснастки) |
|
Максимальная температура |
350°С ±0,5°С |
|
Закрытие/открытие крышки камеры |
Вручную |
|
Смотровое окно |
Ø 32 мм |
|
Вертикальный зазор |
35 мм над оснасткой |
|
Максимальная скорость нагрева / охлаждения |
Нагрев 150°С / мин Охлаждение 120°С / мин |
|
Метод нагрева / охлаждения |
ИК-нагрев / поток азота |
|
Измерение температуры |
до 4 свободно позиционируемых термопар К-типа |
|
Контроль термопрофиля |
Общее управление ИК-лампами |
|
Защита от перегрева |
Электрический термостат |
|
Измерение давления в камере |
Встроенный датчик давления |
|
Уровень вакуума |
До 5х10-4 мбар |
|
Система подготовки паров муравьиной кислоты |
Ёмкость 40 мл, встроена в лицевую панель. Подача необходимого количества кислоты на каждый цикл пайки задается вручную. |
|
Охлаждение камеры |
Воздушное (сжатый воздух) |
|
Управление |
7” сенсорный ЖК дисплей Интерфейс для подключения компьютера |
|
Габариты |
Ширина 285 мм Глубина 254 мм Высота с открытой крышкой 409 мм |
|
Вес |
12 кг |
|
Электропитание |
230В, 1ф, 50 Гц, 16A |
