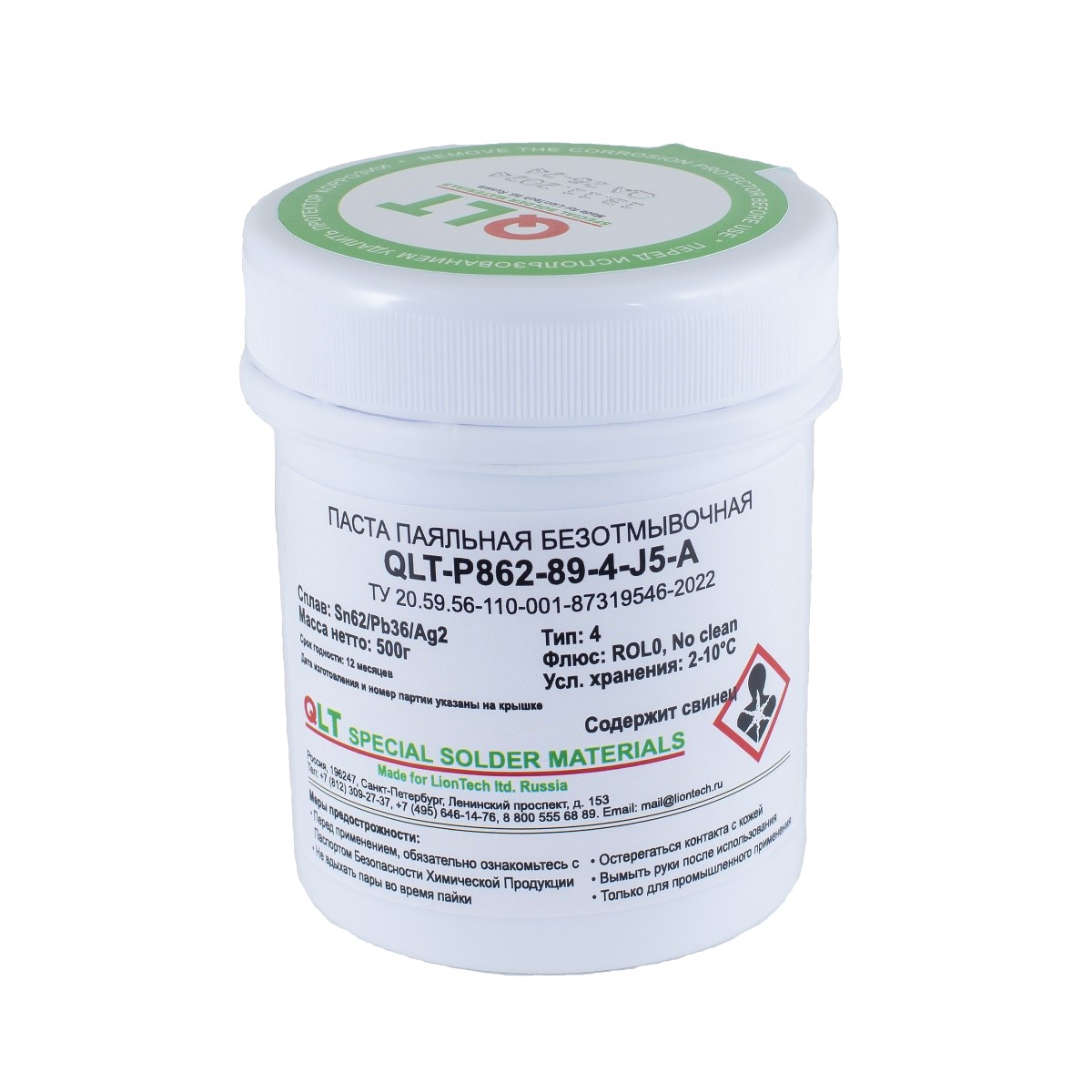

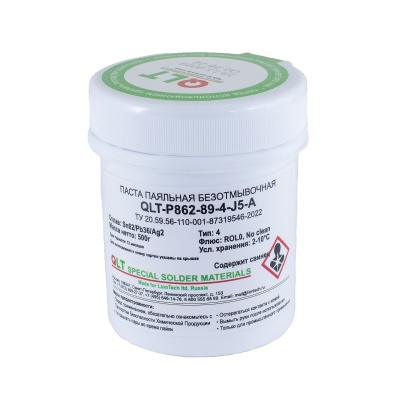

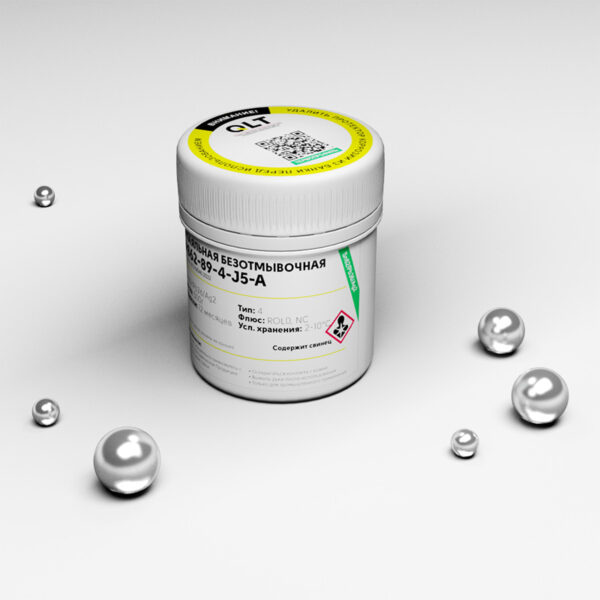

Безотмывочная паяльная паста для SMT монтажа QLT-P862-A , свинцовая, Sn62Pb36Ag2 тип 3/4/5, 500г
QLT-P862-A и QLT-P863-A – Высококачественные безотмывочные паяльные пасты для SMT-монтажа
Профессиональные термопасты QLT-P862-A и QLT-P863-A
QLT-P862-A и QLT-P863-A – это современные безотмывочные паяльные пасты с высокоэффективным флюсом, предназначенные для воздушного и азотного оплавления в SMT-производстве.
Ключевые преимущества:
- Универсальность – подходят для широкого спектра компонентов (включая BGA, QFN, CSP, 0201 и микросхемы с мелким шагом).
- Безотмывочный флюс ROL0– не требует очистки после пайки, что ускоряет производственный процесс.

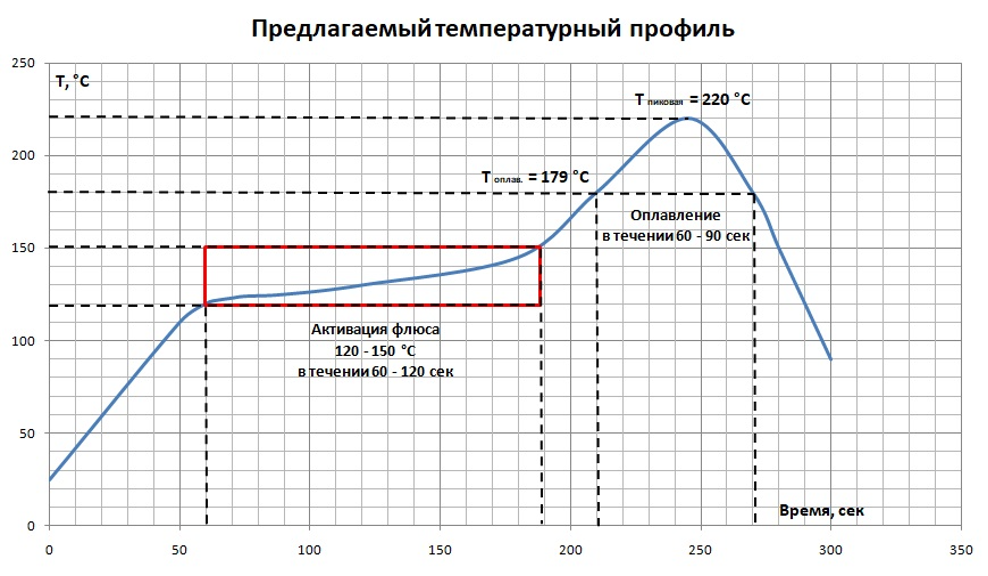

- Широкое технологическое окно – стабильная пайка при различных температурных профилях.
- Высокая надежность паяных соединений – отличная смачиваемость и низкий риск образования пустот.
- Малое количество остатков флюса
- Некорродирующий и диэлектрический флюсовый остаток.
Паяльная паста изготавливается согласно ТУ 20.59.56.110-001-87319546-2022 и проходит все необходимые испытания согласно руководства IPC-TM-650.13:43
Паяльная паста QLT-P862-A и QLT-P863-A разработана для трафаретной печати, гарантирует повторяемость печати высокой точности с маленьким шагом, вплоть до 0,3 мм (для 5 типа (15-25 мкм)).
|
Тип припоя |
Шаг печати |
Толщина трафарета |
|
3 |
0,65-0,7 мм |
120-150 мкм |
|
4 |
0,4-0,6 мм |
120 мкм |
|
5 |
< 0,3 мм |
100 мкм |
|
|
Стандарт |
Результаты испытаний |
|
Тип флюса |
IPC/ANSI-J-STD-004 |
No-Clean |
|
Классификация флюса |
IPC/ANSI-J-STD-004 |
ROL0 |
|
Клейкость (SPA1000) |
IPC-TM-650- 2.4.44 |
> 0,3 Н |
|
Вязкость (по Брукфильду: rpm=5 об/мин) |
IPC-TM-650-2.4.34.4 |
600-900 ± 100 Па*с (в зависимости от размера частиц припоя и способа дозирования) |
|
Тест «Медное зеркало» |
IPC-TM-650 2.3.32 |
проходит |
|
Кислотное число |
IPC-TM-650-2.3.13 |
~120-150 мг/КОН |
|
Содержание галогенов |
IPC-TM-650 2.3.35 |
<50ppm Br- <50ppm Cl- |
