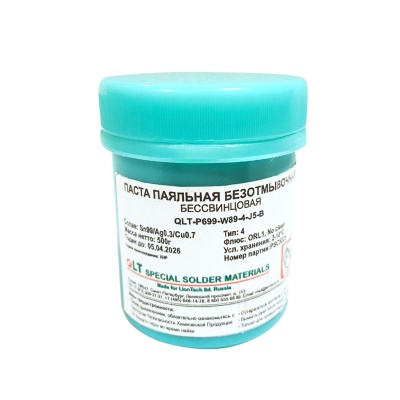

Безотмывочные бессвинцовые паяльные пасты QLT-P699-B
ПАСТА QLT-P699-B – Безотмывочные бессвинцовые паяльные пасты для SMT-монтажа
Бессвинцовая Паяльная паста QLT-P699-B (Sn99Ag0.3Cu0.7) производится на основе безотмывочного флюса (ORL1). Паяльная паста QLT-P699-B предназначена для работы в широком диапазоне температур и влажности. Температура плавления 227 ℃
Ключевые преимущества:
- Низкое содержание твердых веществ во флюсе
- Яркие паяные соединения
- Отличная смачиваемость
- Не корродирующие остатки
- Не требует отмывки
- Высокий параметр поверхностного сопротивления изоляции
- Широкое технологическое окно
- Время жизни на трафарете
Паяльная паста QLT-P699-B была разработана для трафаретной печати. Сочетание сплава QLT-P699-B с размером частиц порошка типа 3 (25 ~ 45 микрон), типа 4 (20-38 мкм) и типа 5 (15-28 мкм) в паяльной пасте позволяет использовать её в любой открытой системе трафаретной печати.
Тип припоя
| Шаг печати | Толщина трафарета | |
| 3 | 0,65-0,7 мм | 120-150 мкм |
| 4 | 0,4-0,6 мм | 120 мкм |
| 5 | < 0,3 мм | 100 мкм |
Хим.св-ва.
| Стандарт | Результаты испытаний | |
| Тип флюса | IPC/ANSI-J-STD-004 | No-Clean |
| Классификация флюса | IPC/ANSI-J-STD-004 | ORL1 |
| Клейкость (SPA1000) | IPC-TM-650- 2.4.44 | > 0,3 Н |
|
Вязкость
|
IPC-TM-650-2.4.34.4 |
160±40pa.s 1500 poise (-325+500 mesh) 1550 poise (-400+500 mesh)Viscometer @ 10rpm and 25°
|
|
Тест на шарики припоя
|
J-STD-005, IPC-TM-650, Метод2.4.43 | пройдено |
| Кислотное число | IPC-TM-650-2.3.13 |
120-150мг KOH/г
|
| Содержание галогенов | IPC-TM-650 2.3.35 | L1<0.01 |
