Что выбрать для мелкосерийного производства: трафаретный принтер или дозатор?

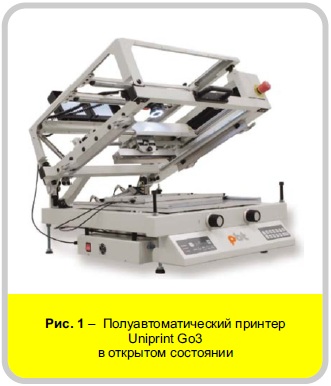

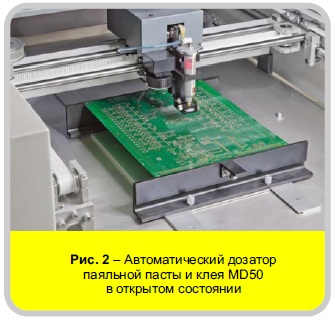

Часто именно этим вопросом задаётся производитель в начале проектирования участка поверхностного монтажа. В связи с этим, сравним две системы, предназначенные для производств мелкой серии, и находящиеся в одном ценовом диапазоне: полуавтоматический принтер Uniprint Go3 (производство компании «PBT Rožnov p.R. s.r.o.») и автоматический дозатор паяльной пасты и клея MD50 (производство компании «Mechatronika sp. J.»).
Статья опубликована в журнале
«Электронные компоненты» № 1’ 2013
Часто именно этим вопросом задаётся производитель в начале проектирования участка поверхностного монтажа. В связи с этим, сравним две системы, предназначенные для производств мелкой серии, и находящиеся в одном ценовом диапазоне: полуавтоматический принтер Uniprint Go3 (производство компании «PBT Rožnov p.R. s.r.o.») и автоматический дозатор паяльной пасты и клея MD50(производство компании «Mechatronika sp. J.»).
Первое, на что нужно обратить внимание – серийность и количество типов изделий РЭА. На единичных производствах, занимающихся разработкой прототипов, достаточно расточительно изготавливать новый трафарет на каждое новое изделие.
Поэтому для участков производства с большой номенклатурой изделий мы рекомендуем выбирать дозатор, при использовании которого нет необходимости иметь отдельный трафарет под каждый тип платы. Если же количество типов изделий невелико и важен высокий тираж, более оптимальным решением является использование трафаретного принтера. Особенно это преимущество заметно для сложных плат с большим количеством компонентов и микросхем с мелким шагом.

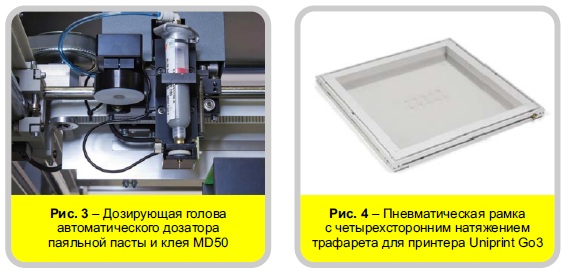

Качество нанесения паяльной пасты в обоих системах выполнено на высоком уровне. В дозаторе это обеспечивается точной регулировкой высоты иглы, а также приводами по осям X и Y с установленными микрошаговыми двигателями и линейными магнитными энкодерами, которые позволяют добиться точности позиционирования головы в 5 микрон. Кроме того, в насадке дозатора встроен термодатчик с нагревателем, позволяющий следить и изменять вязкость дозируемого материала.
В трафаретном принтере установлены 2 ракеля, угол наклона которых обеспечивает оптимальное заполнение апертур трафарета паяльной пастой. Давление ракеля можно регулировать. Для улучшения качества оттиска пасты следует запустить печать в два прохода. Кроме того, можно изменить скорость движения ракелей. Система плавного опускания печатного стола позволяет произвести отсоединение платы от трафарета без размазывания нанесенного материала. Также на качество печати влияет натяжение трафарета, что зависит от выбора рамки. Наибольшее качество обеспечивают рамки с пневматическим натяжением.
Следующим важным фактором, на который мы бы хотели обратить Ваше внимание, является система переналадки на новое изделие – изготовление нового трафарета для принтера в противовес необходимости программирования дозатора. Встроенный в дозатор CAD-конвертер позволяет быстро переносить информацию из различных типов CAD-данных, существенно уменьшая время программирования. Кроме того, программирование можно произвести вручную.

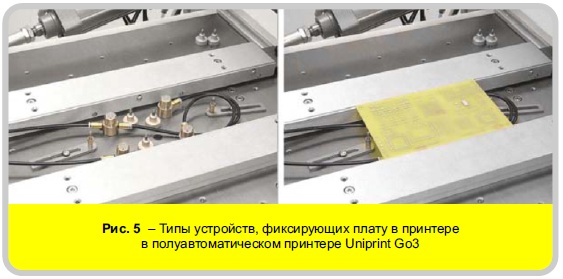

В качестве реперных меток можно использовать любые отметки на плате, включая монтажные отверстия и контактные площадки без нанесенной пасты. После распознавания образа печатной платы можно запускать программу дозирования. В принтере же заготовку печатной платы необходимо расположить на фиксирующих пинах и вакуумных захватах рабочего стола. Трафарет необходимо закрепить в специальной рамке, затем установить ее в принтер, после чего можно приступать к печати.
В заключение отметим различие процесса центрирования. В дозаторе установлена система оптического центрирования, поэтому точность нанесения не зависит от человеческого фактора. Совмещение трафарета и платы в принтере производится при помощи специальных регулировок по осям X и Y. Принтер опционально можно оснастить видео-системой, состоящей из двух камер и двух мониторов, что позволяет добиться более качественного совмещения между платой и трафаретом, а также упростить работу оператора.
Производители обоих систем существуют на европейском рынке уже более 20 лет и являются ведущими компаниями мира по производству оборудования для поверхностного монтажа мелкой серии. Очевидно, что выбор непростой, и каждый производитель при проектировании участка поверхностного монтажа вынужден делать выбор в пользу принтера или дозатора в соответствии со своими задачами.
Автор статьи: Андрей Корецкий
