Как выбрать установщик SMD компонентов?
Процесс установки SMD компонентов – это всегда важный и ответственный этап производства электронного изделия. Как же работает установщик и на что обратить внимание при выборе?
Процесс установки SMD компонентов – это сложный и ответственный этап производства электронного устройства. Размеры компонентов постоянно уменьшаются, а их количество и номенклатура в рамках одного изделия увеличиваются. Высокая концентрация внимания и монотонность работы, которая требуется от оператора при ручной установке компонентов, приводит к его быстрой утомляемости и как следствие возникают ошибки. Поэтому производитель вынужден искать пути автоматизации производства. В этом ему на помощь приходят аппараты, предназначенные для установки SMD компонентов. Как же работает установщик и на что обратить внимание при выборе?
Операция установки может производиться как при участии человека, так и в полностью автоматическом режиме. Принцип работы установщиков един для всех. Компонент забирается при помощи вакуумного захвата и устанавливается на печатную плату в соответствии с программой. Конструктивная реализация этого действия может значительно отличаться, что обусловлено различным сценарием использования. Основным параметром, по которому классифицируют установщик – это его быстродействие. Требования к быстродействию диктуются характером производства.
Самые низкоскоростные полуавтоматические манипуляторы подсказывают оператору какой компонент взять и куда поставить. Это позволяет значительно снизить утомляемость, улучшить точность и скорость установки. Быстродействие связки человек-машина невелико, 300-700 компонентов в час. Такое оборудование используется для лабораторий прототипирования или для производств единичных экземпляров продукции.

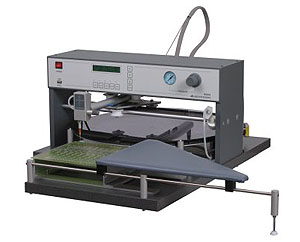

Полуавтомат для установки SMD компонентов MM600
Автоматические установщики для мелкосерийного производства обладают быстродействием до 4000 компонентов в час. Они требуют участие оператора только для написания программы и обслуживания процесса установки. Эти установщики могут оснащаться вибропитателями, брать компоненты из россыпи, обладают сложной системой контроля. Часто такие установщик имеют возможность встраиваться в линию, что позволяет полностью автоматизировать все этапы производства электронного изделия. Более скоростные автоматы применяются на среднесерийных производствах. Их быстродействие достигает 10 000 компонентов в час. Конструктивно установщики для среднесерийного производства отличаются от своих менее быстрых собратьев возможностью производить обслуживание «на лету», без остановки линии, оперативно производить переналадку путем замены блока питателей.

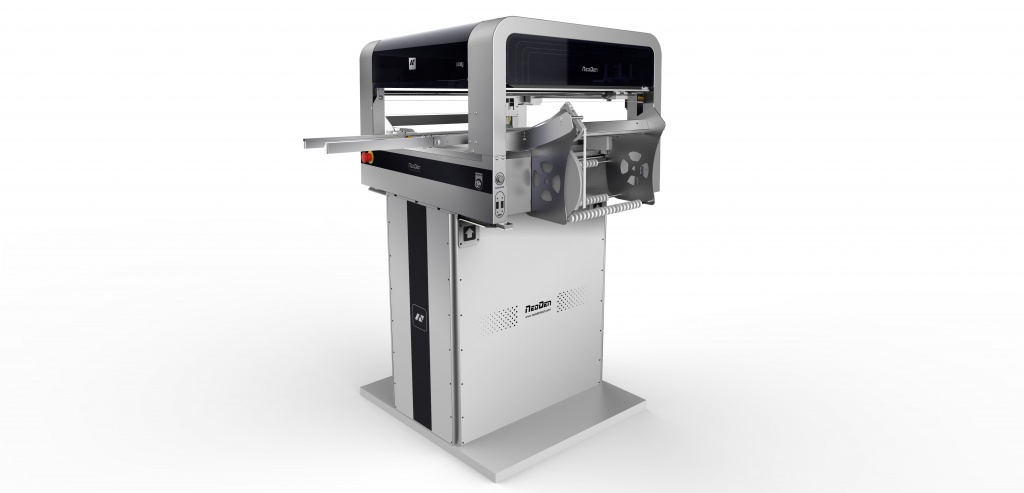

Автомат установки SMD компонентов Neoden4
Самые скоростные установщики предназначены для работы на крупносерийных производствах. Их быстродействие достигает более 50 000 компонентов в час. Это самые совершенные установщики среди всех. Они обладают большой массой и габаритами для обеспечения сочетания высокой точности, быстродействия и надежности. Функционально установщики для крупносерийного производства могут мало отличаться от среднесерийных, но на таких объемах производств на первый план выходит эргономика производственного процесса. Для удовлетворения разнообразных требований производства такие установщики могут комплектоваться множеством опциональных блоков, которые формируют целую производственную систему. Для такой системы производителем продумывается весь процесс производства от взаимодействия со складом до удаленного программирования и диагностики процесса установки.

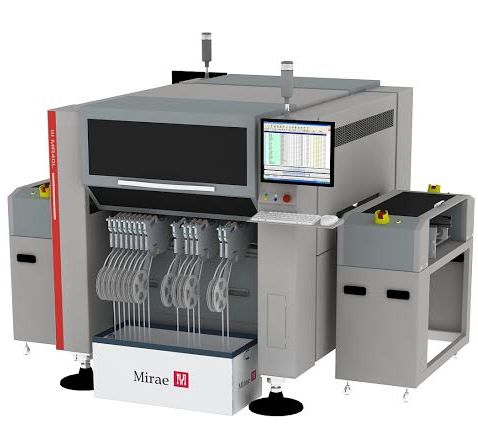

Автомат установки SMD компонентов Mirae - MR40LP
Часто задают вопрос - какое быстродействие должно быть у установщика, чтобы обеспечить необходимую производительность в единицах продукции? Точно ответить невозможно, поскольку это зависит от множества факторов, но приблизительно это можно оценить следующим образом: поскольку производитель часто указывает теоретическую максимальную производительность недостижимую на реальных платах, то указанное в спецификациях быстродействие уменьшаем на 30%. Получившееся число делим на среднее количество компонентов в устройстве. Полученный результат позволяет приблизительно оценить быстродействие установщика в единицах продукции.
Помимо быстродействия существуют другие параметры установщика, которые могут делать его предпочтительным в одной ситуации и малоприменимым в другой. Каждое производство индивидуально и учесть все факторы можно лишь обладая соответствующим опытом. Поэтому, если у вас есть какие-то вопросы, звоните нашим менеджерам. Воспользуйтесь их знаниями и навыками, чтобы создать именно то производство, которое вам необходимо.
