Особенности установки CSP светодиодов
Светодиоды CSP или «Chip-scale package» становятся все более популярными у производителей осветительных приборов. Размер такого компонента до 50% меньше размера обычного светодиода, они экономичны и просты в производстве. О том, какие существуют особенности установки светодиодов CSP, читайте в нашей статье.

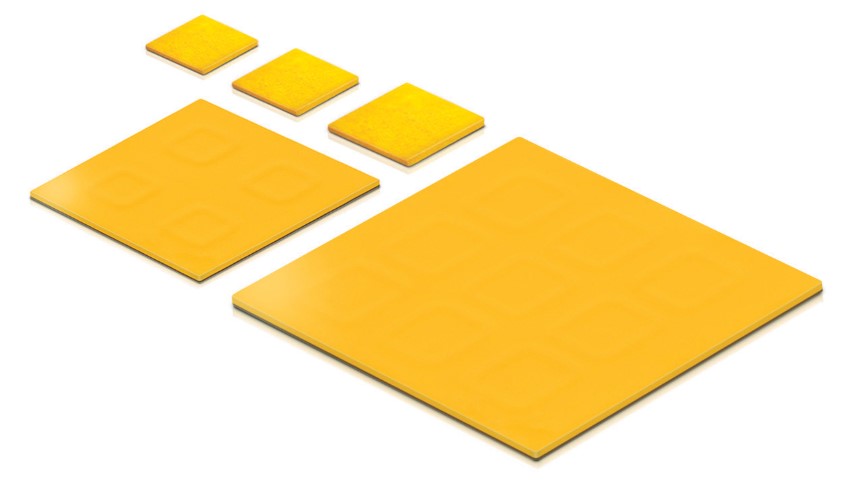

Сравнительно недавно ведущие производители светодиодов, такие как Samsung, Toshiba, Nicha и другие, объявили о начале серийного выпуска CSP светодиодов. Аббревиатура CSP расшифровывается как «Chip-scale package» и означает, что размер светодиода практически равен размеру его кристалла.
Такие светодиоды становятся все более и более популярными среди производителей осветительных приборов, а также миниатюрных электронных устройств. Размер компонента до 50% меньше размера обычного светодиода при равном световом потоке. Также в связи с тем, что кристалл прилегает непосредственно к плате, теплообмен становится лучше.
Другим достоинством этого типа светодиодов, набирающего популярность, является световая эмиссия с пяти сторон и точечность самого источника света, что позволяет использовать более простые линзы. А еще он прост в производстве и не требует золотой нити для своего изготовления, что сильно сказывается на цене.
Преимущества этих компонентов описаны на сайтах производителей, а также во многих профильных изданиях.
Для нашей же компании, которая специализируется на обеспечении производств актуальным оборудованием, главным являются особенности работы с новыми типами компонентов. И в случае с CSP корпусом такие нюансы есть. Главный недостаток таких светодиодов — их хрупкость, по сути, такие чипы являются всего лишь кристаллом, залитым люминофором. В связи с этим, их монтаж следует осуществлять на машинах с возможностью регулировать усилие при установке, а также обладающих соответственными монтирующими насадками.
В компании Mirae был подобран список насадок, рекомендованных для использования с бескорпусными светодиодами. Эти насадки используют тефлоновые наконечники для предотвращения повреждения люминофора и, как и все насадки установщиков этой компании, подпружинены, что обеспечит аккуратную установку светодиода на плату. Сама же машина имеет возможность настройки усилия для установки, что предотвратит повреждение компонента. Уменьшенный корпус имеет определенные требования к точности установки, что не является проблемой для установщиков Mirae, чья точность обеспечена линейными двигателями и составляет от 25 до 40 микрон.
Всё это при большой скорости установки компонентов делает установщики Mirae идеальным выбором для использования на производствах работающих с CSP светодиодами.
Евгений Глаголев
