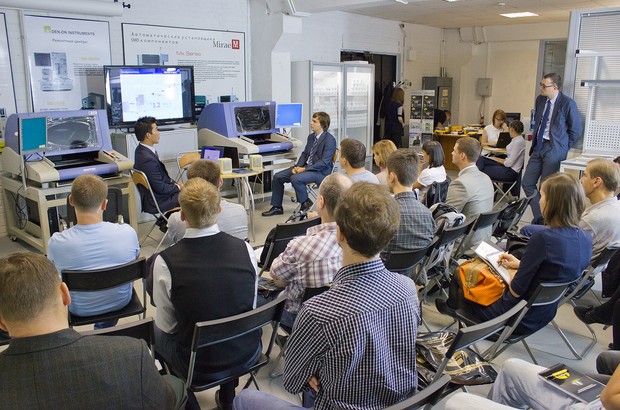

На эти и многие другие вопросы 5 сентября 2012 г. сотрудники отечественных производственных компаний, занятых в электронной промышленности, смогли получить ответы от технического специалиста компании Mirtec Минку Ким (Minku Kim), который обладает многолетним опытом работы с установками АОИ. Официальным представителем корпорации Mirtec в России уже около 5 лет является ООО «ЛионТех». В демонстрационном центре компании (рис. 1) и был организован бесплатный однодневный обучающий мастер-класс под названием «Опыт работы с системами автоматической оптической инспекцией компании Mirtec».
В утренней пленарной части мастер-класса Минку Ким поблагодарил организаторов компании «ЛионТех» за предоставленную возможность напрямую пообщаться с российскими пользователями продукции компании Mirtec, провел обзор рынка, рассказал об истории компании и познакомил аудиторию с ее основной продукцией и новинками.
Рис. 2. 3D-моделирование на установке АОИ «MV-9»
Для демонстрации новых возможностей систем автоматической оптической инспекции компании Mirtec специалисты «ЛионТех» организовали прямую онлайн видео-конференцию с главным офисом компании Mirtec в Сеуле, Южная Корея, где находилась новейшая система АОИ «MV-9». Особое внимание участников мастер-класса привлекли возможности 3D-моделирования – Минку Ким на глазах у слушателей построил 3D-модель чип-компонента размером 01005, а также объемное изображение выводов микросхемы с шагом 0,3 мм, установленных в тот момент под камерой «MV-9» в Южной Корее (рис. 2).
Получения 3-D изображения возможно за счет наличия в установке проекторов, которые накладывают сетку на объект и благодаря эффекту Moire, мы можем получать объемные изображения. При этом оператору установки не нужно производить сложных дополнительных настроек установки, достаточно только воспользоваться нужной вкладкой необходимой для построения 3-D изображения и в течении нескольких секунд модель будет выведена на экран монитора.
Рис. 3. 6-ти уровневая подсветка АОИ «MV-9»

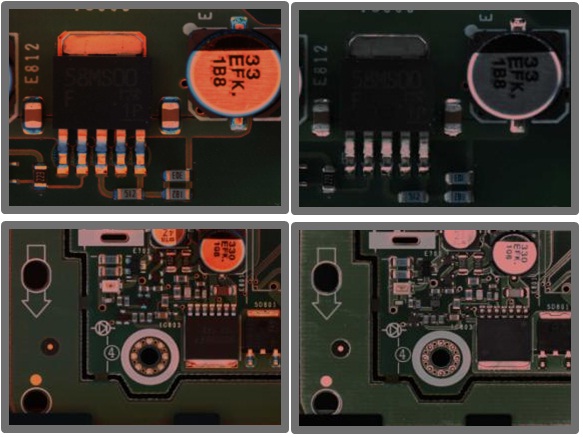

В дополнение специалист компании Mirtec объяснил принцип действия многоуровневой подсветки как способа более детальной проверки пайки мелких компонентов. В основном, подобные системы, представленные на рынке, имеют до 4 цветов подсветки, в то время как система АОИ Mirtec имеет 6 цветов (рис. 3). С помощью данной системы разработчики уходят от проблемы так называемого «теневого эффекта», при котором высокие компоненты создают тень на соседних компонентах и затрудняют провести качественную инспекцию. Наличие нескольких уровней освещения поделенных на сегменты, позволяет в нужный момент дополнительно освещать необходимую зону и тем самым поглощать отбрасываемую тень от компонентов.
Рис. 4. Сравнение по размерам полей обзора камер компании Mirtec

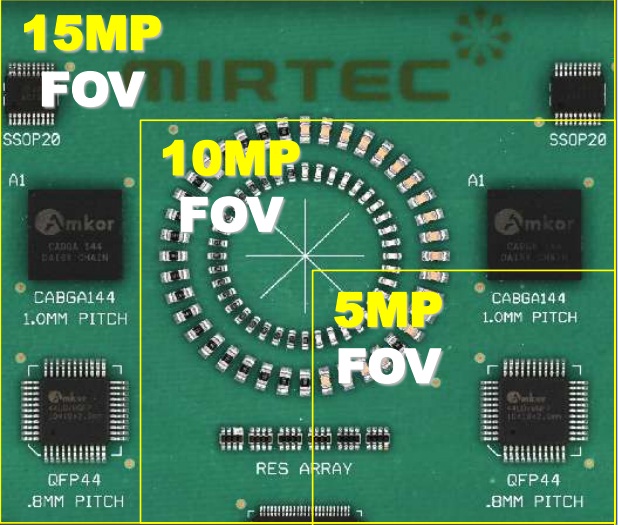

Стоит также упомянуть и о 15-мегапиксельной камере собственного производства компании Mirtec система, которая позволяет увеличить скорость проверки в 2,5 раза (по отношению к аналогичным системам с 5-мегапиксельной камерами – рис. 4). Это стало возможно благодаря увеличению размеров захватываемого изображения камерой, что позволяет одну и ту же печатную плату проинспектировать с меньшим числом снимков. При этом увеличение скорости проверки ни как не отражается на качестве получаемого изображения, а это несомненно является важнейшим параметром для любой системы АОИ.
Рис. 5. Инспекция печатной платы на установке «Mv-3L»
На следущем этапе участники мастер-класса познакомились с особенностями работы установки «Mv-3L» – самой популярной настольной системой инспекции в России (среди продуктов компании Mirtec). Минку Ким провел инспекцию оригинальной печатной платы (рис. 5), а также рассказал о преимуществах различных режимов смены подсветки, например:
- - Опция «frame light» служит для настройки освещения для каждого отдельного кадра. Это опция значительно упрощает поиск дефектов в тех случаях, когда компонент или маркировка на компоненте имеет схожую цветовую палитру с печатной платой;
- - Опция «user light» позволяет задавать индивидуальные параметры пользователя, что может быть применено оператором для более качественной инспекции микросхем с мелким шагом.
Рис. 6. Поля обзора камер собственного производства компании Mirtec
В процессе анализа результатов инспекции Минку Ким и сервисный инженер компании «ЛионТех» показали, как можно ускорить и облегчить программирование системы автоматической оптической инспекции на примере работы основных инструментов программы. Благодаря 10-мегапиксельной камере собственного производства компании Mirtec и 10 мкм линзе оператору доступно высоко детализированное изображение инспектируемого участка на печатной плате (рис. 6).
В заключительной части мастер-класса участники собрались вокруг двух действующих установок «Mv-3L», где специалисты компании «ЛионТех» и представитель компании Mirtec на примере каждой отдельной платы участников мастер-класса разобрали конкретные вопросы. По всей видимости, именно эта часть оказалась наиболее интересной – операторы, уже работающие на установках АОИ компании Mirtec, и те, кто еще только собирался стать пользователем, активно обменивались опытом, делились своими пожеланиями с представителем компании-разработчика.
Показателен комментарий инженера отдела контроля качества одного из крупнейших производителей электроники в России: «Очень информативный мастер-класс, почаще бы проводились подобные мероприятия для того, чтобы не отставать от новых возможностей оборудования». Другой участник мастер-класса высказал пожелание в увеличении доли практической части и количества наглядных материалов, а также отметил, что «информация, полученная на мастер-классе, была полезной и содержательной. Интересно общение с другими пользователями АОИ».
Ведущий инженер испытательного участка пожелал компании «ЛионТех» дальнейших успехов и подчеркнул: «Было крайне интересно узнать о новых разработках «Mirtec», в частности, модели «MV-9» и возможности 2D/3D-инспекции».
