Переворотный конвейер (Флип), серия TRA

Переворотный конвейер (Флип), серия TRA

Машина предназначена для переворота платы на 180 градусов.


Основные функции:

  • PLC (контроллеры) производства компании Panasonic;
  • Возможность работы в режиме промежуточного конвейера;
  • Пневматический стопер для фиксации во время переворота;
  • Настройка ширины при помощи шарико-винтовой передачи;
  • Совместим со SMEMA.

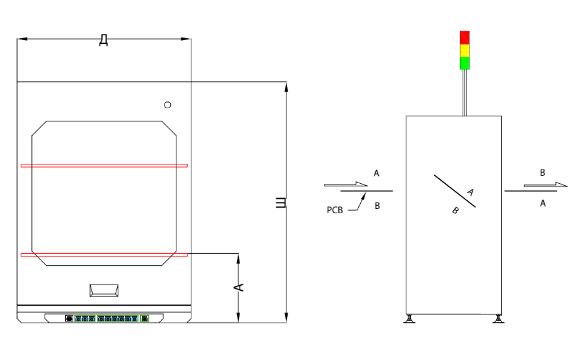

Поворот платы


Технические характеристики:

  • Высота конвейера: 910 мм ± 30 мм;
  • Расстояние от фиксированного рельса до передней части (А): 240 мм;
  • Направление конвейера: слева направо;
  • Рабочее место оператора: передняя часть машины;
  • Фиксированная направляющая: передняя часть машины;
  • Стандарт соединения с другими машинами: SMEMA;
  • Конвейерная лента: ESD стандарт (круглая или плоская);
  • Скорость ленты конвейера: 0,5 - 20 м\мин (настраиваемая);
  • Поддержка с краев: 3 мм;
  • Электрическое питание: 230 В, 50 Гц, 1 фаза;
  • Электропотребление: 150 ВА;
  • Подключение воздуха: 4-6 атм;
  • Потребление воздуха: 1,1 л\мин макс.;
  • Время цикла: ~8 сек.

Опции:

  • Автоматическая настройка ширины (задается на тачскрине);
  • Консольный входной или выходной конвейер (длина 500 мм);
  • Тачскрин вместо панели с кнопками;
  • Возможность установки других опций по запросу.


Техническая спецификация серии TRA:

Параметры

TRA250M

TRA390LL

TRA460XL

Габариты

Д х Ш х В

500 x 750 x 1250 мм

600 x 880 x 1250 мм

600 x 975 x 1250 мм

Вес

120 кг

160 кг

185 кг

Длина печатной платы

50 - 330 мм

Ширина печатной платы

50 - 250 мм

50 - 390 мм

50 - 460 мм
