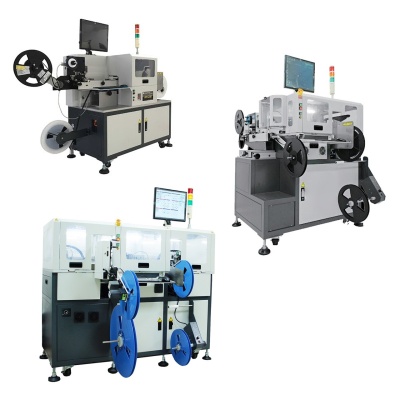

Автоматические программаторы микросхем LTE серии AP
Узнать цену
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
Оборудование для автоматического программирования микросхем серии AP - это оперативные автоматизированные системы программирования, которые имеют специальную конструкцию для программирования устройств упакованных в пенал, ленту или на паллетах, Оно оснащено поворотной роботизированной рукой для взятия и позиционирования устройств и встроенным универсальным программатором LTP-56 для высокого качества и стабильности работы системы программирования
Установки могут быть оборудованы системой маркировки микросхем, упакованными в пенал или ленту, а специальная модульная конструкция позволяет легко менять упаковку с пенала на ленту или наоборот.
Установлено удобное в использовании и мощное программное обеспечение для управления, которое может записывать все производственные процессы и использовать их для отслеживания качества и производительности.
Основные технологические особенности:
Встроенные универсальные программаторы LTP-56 оснащены адаптерами до 3 разъёмов на каждом, что обеспечивает быстрое и стабильное программирование.
Предусмотрены различные дополнительные адаптеры для корпусов микросхем, таких как WLCSP, LQFP, BGA, QFN, TSOP, SOP, MEMS... и т.д. Рабочая площадь основана на абсолютных координатах на протяжении всего процесса, что обеспечивает простоту эксплуатации с минимальными требованиями к настройке. Маркировочный модуль способен выполнять маркировку точками, цифрами и буквами, и может работать с компонентами в ленте или на паллете.
Оборудование серии AP удовлетворяет требованиям различных форматов файлов и предлагает дополнительную функцию последовательного программирования HDCP, в качестве опции так же могут быть установлены ПЗС-модули позиционирования с высоким разрешением для более быстрой настройки координат, калибровки и коррекции смещения микросхемы.
Технические спецификации
Параметры | AP-350 | AP-300 | AP-200 |
---|---|---|---|
Производительность | 3 к/час | 2 к/час | 3 к/час |
Повторяемая точность | X ось +/- 0,02 мм, R ось +/- 0,067 мм, Z ось +/- 0,02 мм | ||
Максимальный ход |
X ось 350 мм R ось 330° Z ось 50 мм |
X ось 300 мм R ось 330° Z ось 50 мм |
X ось 590 мм R ось 340° Z ось 28 мм |
Система захвата и размещения | Вакуумные насадки | ||
Обнаружение компонентов | Вакуумный датчик | ||
Максимальный размер компонента | 30 x 30 мм | ||
Программатор | LTP-56 универсальный программатор | ||
Количество поддерживаемых адаптеров для компонентов | 1–48 шт. | 1–24 шт. | 1–36 шт. |
Поддерживаемые устройства | eMMC, EPROM, EEPROM, FLASH, NAND Flash, MCU | ||
Поддерживаемые типы корпусов | BGA, SOP, SSOP, SON, TSSOP, MLP, QFN, SNT, LQFP, PLCC | ||
Поддерживаемые форматы файлов | INTEL HEX, MOTOROLA HEX, TEK MEX, ASCII HEX, BINARY | ||
Питатель из пеналов | 150, 207, 300, 330 мл | ||
Питатель для компонентов в лентах | Ленты с шагом 8–32 мм | ||
Питатель паллет | Опция | Нет | |
Давление воздуха | 0,6 МПа | ||
Расход воздуха | 32 л/мин | ||
Электропитание | 220В, 50Гц, 1кВт | 220В, 50Гц, 600 Вт | 220В, 50Гц, 450 Вт |
Габаритные размеры | 1550 x 1150 x 1810 мм | 1550 x 1150 x 1810 мм | 1280 x 600 x 1210 мм |
Масса | 380 кг | 270 кг | 200 кг |
Задать вопрос
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
