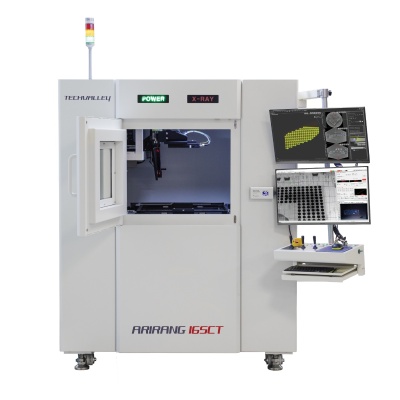

Система рентген инспекции Arirang 165CT

Установки рентген контроля Arirang — это современные системы производства южнокорейской компании Techvalley. Эти системы оснащены самыми современными технологиями и программным обеспечением. Arirang отлично подходят для проведения неразрушающей инспекции различных изделий, в том числе печатных плат в 2D, 2,5D, 3d проекциях. Благодаря своей архитектуре исследование и анализ данных проходит очень быстро, и не требует больших усилий со стороны оператора. Машины серии Arirang при работе создают трехмерное КТ изображение всего за 15 секунд, что делает их одними из самых быстрых промышленных КТ-систем, доступных в настоящее время. В дополнение к своей скорости, системы распознают детали изображения с высокой точностью. Дополнительным преимуществом является легкость и низкая стоимость обслуживания.

Особенности систем Arirang:

• Точность детализации до 0,4 мкм
• Высокая скорость: создание изображения всего за 15 секунд
• КТ-контроль больших печатных плат размером до 590 мм x 420 мм
• Многоосевая система обеспечивающая высокую точность позиционирования образца
• Высокая скорость создания рентген изображений благодаря плоскопанельному детектору с глубиной цвета 16 бит.
• Запатентованная технология i-TOP для быстрого анализа изображения

Алгоритм iTOP

Алгоритм iTOP («Inspection Technology of Overlapped Pattern», «Технология инспекции перекрывающихся паттернов») , используемый при работе на системах Arirang, позволяет точно и быстро проанализировать паттерны располагающиеся на разных высотах, которые перекрывают друг друга при 2D и 2,5D инспекции. Алгоритм распознает различные объекты, и безошибочно указывает на дефекты.

2D и 2,5D инспекция

При исследовании изделия на сложные для 2D и 2,5D анализа дефекты, такие как «голова на подушке» используется метод ламинографии: послойной 3D инспекции.

Послойная 3D CT инспекция

Объемная 3D инспекция (BGA)

Объемная 3D инспекция это наиболее подходящий для анализа сложных изделий метод.

Для анализа образцов применяется система ламинографии, когда детектор перемещается относительно образца, и система делает несколько снимков под разными углами для построения объемного изображения. Однако, алгоритм iTOP позволяет анализировать изделия до трех раз быстрее, чем при использовании только функции ламинографии.

Пример анализа пустот при использовании алгоритма iTOP:

Техническая спецификация модели Arirang 165CT
