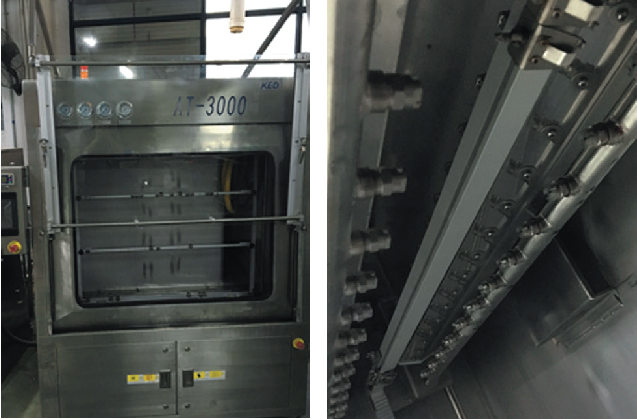

AT 3000 Система отмывки печатных плат и трафаретов
Скачать PDF
- Распыление «вверх-вниз», во время отмывки не возникает слепых областей;
- Воздушный нож обеспечивает быструю сушку изделий и отсутствие водяных разводов;
- Уникальная система очистки/ ополаскивания, обеспечивает снижение потребления очищающего средства, а также уменьшение числа циклов ополаскивания.
- Высокоточная система фильтрации для улучшения качества отмывки
- Воздушный фильтр HEPA (0,3 мкм) для защиты воздуха от загрязнения
- Настройки ПО позволяют установить функцию автоматической компенсации отмывочной жидкости и поддерживать концентрацию в баке c отмывочным раствором в наилучшем соотношении согласно изначальным настройкам, чтобы гарантировать стабильность результата отмывки.
- Автоматическая передняя дверь облегчает загрузку/ выгрузку продуктов
Организация рабочего процесса:
- Загрузка изделий
- Химическая отмывка
- Переработка растворителя
- Ополаскивание деионизированной водой
- Слив использованной при ополаскивании воды
- Сушка при помощи воздушного ножа
|
Параметры |
AT3000 |
|
Максимальная площадь отмывки |
800 х 1100 х 100 мм |
|
Вместимость бака с растворителем |
70 л |
|
Вместимость бака с концентратом химической жидкости |
30 л |
|
Давление при отмывке |
0,7 МПа |
|
Мощность насоса отмывки |
5,5 кВт (2 комплекта) |
|
Мощность насоса ополаскивания |
5,5 кВт (2 комплекта) |
|
Температура отмывки |
20–80 °С |
|
Система фильтрации химической отмывки |
20 дюймов (3 шт.); фильтр 1 мкм |
|
Способ отмывки |
Распыление в воздух |
|
Мощность вентилятора сушки |
5,5 кВт |
|
Температура сушки |
20–80 °С |
|
Способ сушки |
Сушка воздушным ножом высокого давления |
|
Вид воздушного фильтра |
Первичный воздушный фильтр + фильтр HEPA |
|
Давление воздуха |
0,45–0,7 МПа |
|
Общая мощность |
55 кВт |
|
Потребляемая мощность |
8–10 кВт |
|
Габариты |
1640 х 1500 х 2050 мм |
|
Вес |
700 кг |
