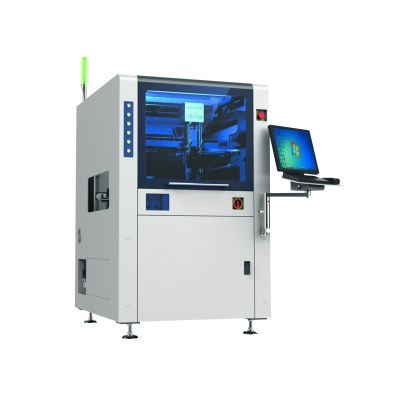

Система селективной влагозащиты SC-900

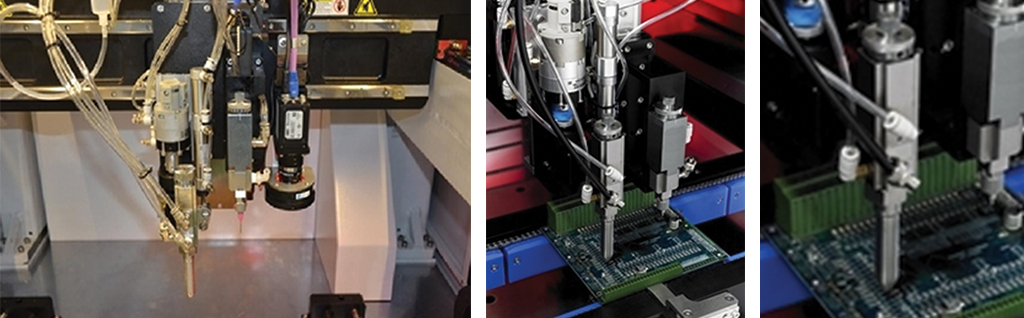

Автомат нанесения влагозащитных покрытий имеет 4 оси для настройки максимально эффективного процесса нанесения материалов без слепых зон. На одной машине может быть установлено до 3-х высокоточных дозирующих клапанов одновременно.
Стандартная комплектация:
• Струйный клапан ( ширина нанесения 5–20 мм, вязкость 1000 cps)
• Промышленный PC, монитор, клавиатура, мышь
• 3-х цветная сигнальная башня
• Цепной конвейер с электрорегулировкой ширины до 450 мм
• Система самоочистки клапанов
• SMEMA интерфейс
• ПО ОС Windows
• ПО импорт данных из CAD, Gerber
Опции:
• Опция установки двух дополнительных дозирующих клапанов

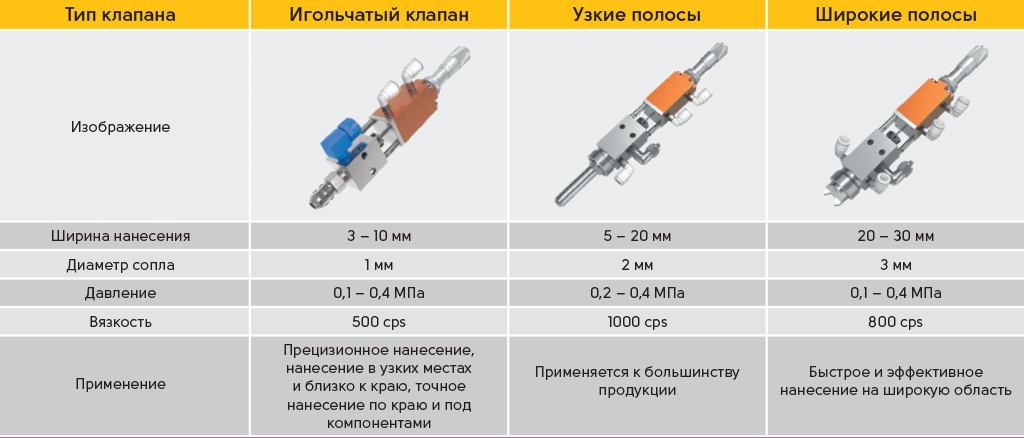

• Игольчатый клапан для нанесения
• Клапан нанесения широкими полосами
• Клапан для для нанесения тонких пленок
• Опция наклона игольчатого клапана 0-30°
• Емкости для лака: 5, 10, 20 литров

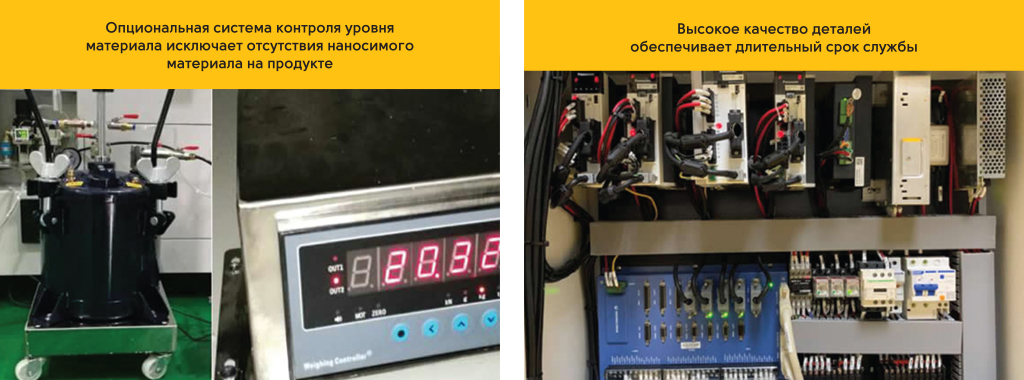

• Датчик низкого уровня жидкости в баке
• Система взвешивания доз (для точных процессов)
• Зажим платы по краям
• Соединительный конвейер длиной 1 м для установки на входе или выходе машины, с крышкой
Техническая спецификация модели SC-900
|
Параметры |
SC-900 |
|
Максимальная рабочая область |
400 х 450 мм |
|
Точность позиционирования |
± 50 мкм |
|
Скорость перемещения |
800 мм/сек |
|
Координаты движения |

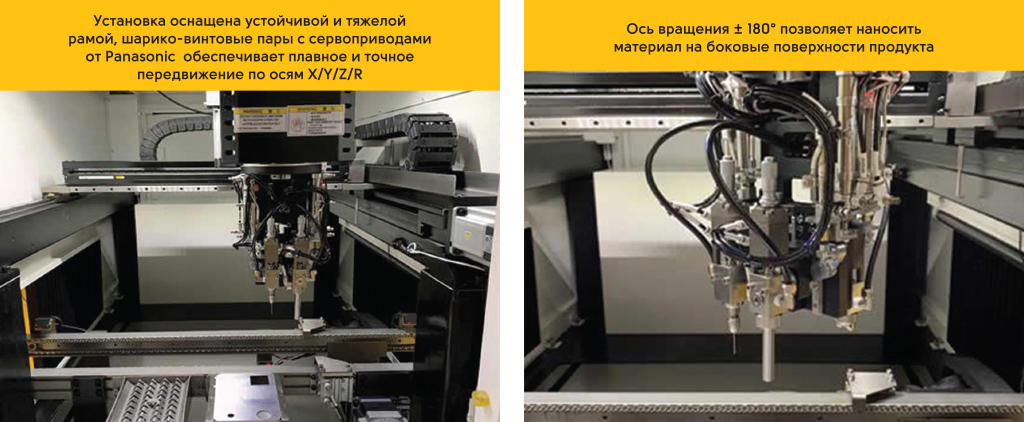

4 оси перемещения (X, Y, Z, U) |
|
Скорость конвейера |
33 – 83 мм/сек |
|
Количество клапанов |
Одновременное использование до 3-х дозирующих клапанов |
|
Угол наклона клапана |
30° |
|
Угол поворота клапанов |
± 180° |
|
Объем емкости для материала |
2 (стандарт), 5, 10, 20 л (опция) |
|
Высота конвейера |
920 ± 30 мм |
|
Направление движения конвейера |
Слева направо |
|
Система управления |
Windows 7 |
|
Потребление электроэнергии |
1 фаза; 220 В; 50 Гц; 2 кВт |
|
Давление воздуха |
0,4 – 0,6 МПа |
|
Габариты |
1000 х 1200 х 1600 мм |
|
Вес |
580 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
