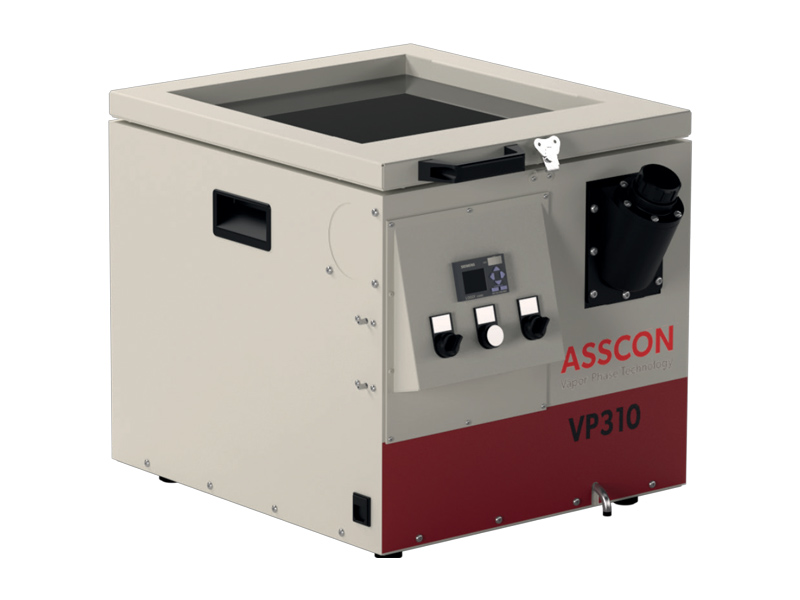

Система оплавления паром VP310

Системы пайки в парофазной среде VP310 популярны для мелкосерийного производства и разработки прототипов в лабораториях. Компактность и работа от однофазного напряжения 240 В делают удобными для использования в разных условиях, не требуют наличия трёхфазного источника тока.

ПРЕИМУЩЕСТВА:

• Бескислородное оплавление жидкостью Galden, вытесняет кислород из области нагрева и пайки благодаря высокой плотности Galden.
• Равномерное распределения тепла со стабильной максимальной температурой без перегрева компонентов и расслоений платы.
• Компактная система оплавления пасты для лабораторий, создания прототипов плат и мелкосерийного производства изделий.
• Гибкость процесса для разных изделий и материалов, визуальный контроль процесса через стеклянную верхнюю крышку.

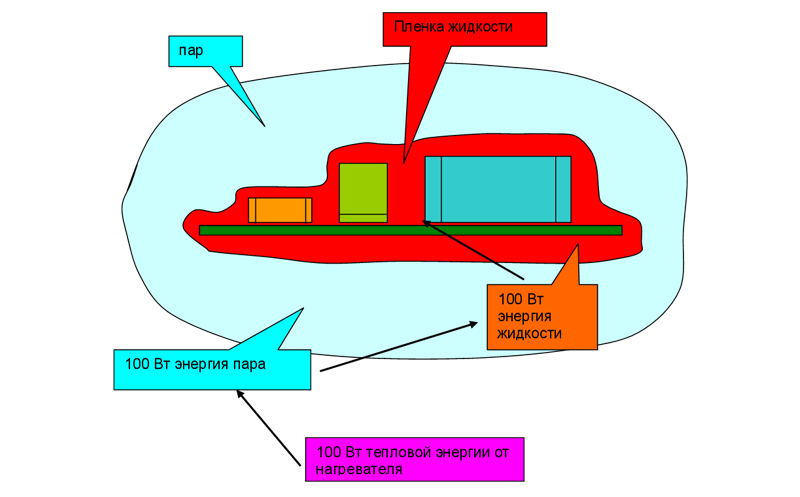

Передача тепла происходит при конденсации пара перфторполиэфира Galden на всех поверхностях, именно в этот момент происходит равномерное распределение тепловой энергии по всем компонентам сложной формы даже при плотном монтаже платы. Коэффициент передачи тепла методом Конденсации значительно выше Инфракрасного или Конвекционного процесса оплавления, а скорость передачи тепла может быть задана оператором посредством управления нагревом жидкости и количеством образования пара за единицу времени.

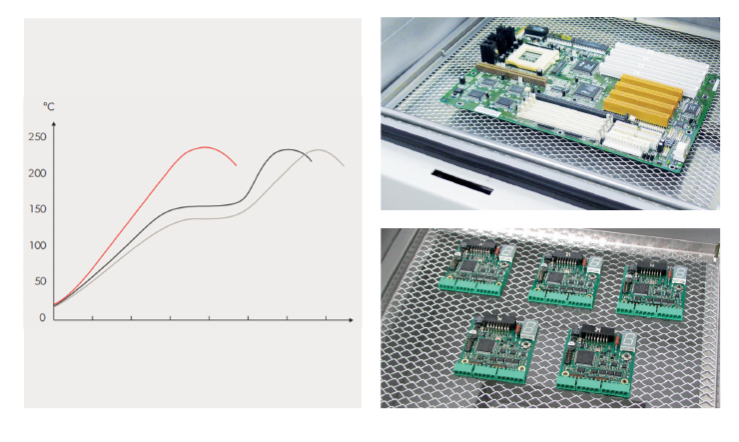

Рабочие температуры зависят от используемой жидкости Galden в диапазоне парообразования от 100 до 260 °C, это обеспечивает фиксированную пиковую температуру пайки при любой длительности цикла.
Производитель ASSCON Systemtechnik-­Elektronik GmbH, Германия

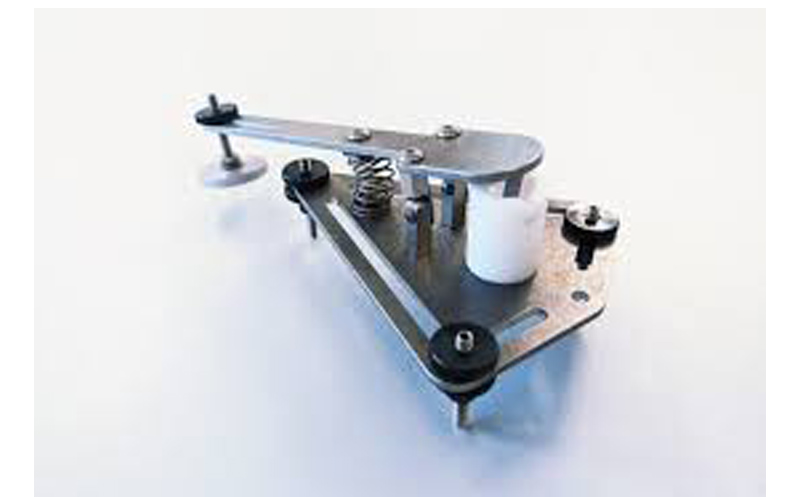

Использование специального инструмента для снятия компонента с платы позволяет использовать печи для ремонта изделий и тестирования прототипов.
Для работы с двухсторонними платами рекомендуется использовать рамки с центральной поддержкой плат или оснастки для фиксации тонких изделий.

Технические спецификации:
