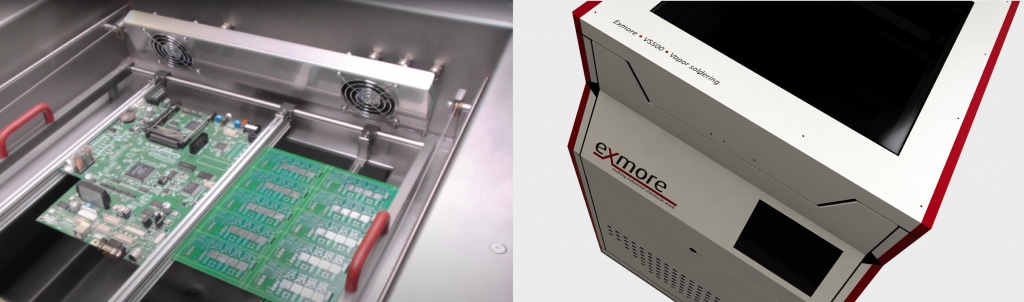

Система оплавления паром VS-500 Mark V
Скачать PDF
Установка пайки в парофазной среде VS-500 Mark V предназначена для небольшого производства. Является выгодным экономичным решением.
Достоинства модели:
• Плотная среда пара для эффективной теплопередачи;
• Равномерное распределение тепла;
• Отсутствует риск перегрева компонентов;
• Отсутствие кислорода в зоне пайки;
• Уменьшение пустот в паяном соединении и сферических выводах компонентов BGA;
• Сокращение количества окислов;
• Стабильный процесс пайки.
Особенности модели:
• Система регенерации пара;
• Экономия до 75% рабочей жидкости;
• Термопрофайлер.
Техническая спецификация модели VS-500 Mark V
|
Параметры |
VS-500 Mark V |
|
Максимальный размер печатной платы |
500 х 500 мм |
|
Высота печатной платы с компонентами |
До 60 мм |
|
Время цикла |
6 – 10 минут |
|
Максимальная температура нагрева |
До 260 °С |
|
Точность поддержания температуры |
± 5 °С |
|
Вес среды с полной загрузкой |
5 кг |
|
Доля среды, восстанавливаемая конденсацией |
75 % |
|
Число циклов пайки на одну полную заправку (5 кг среды) |
Около 4000 циклов |
|
Потребление электроэнергии |
3 фазы; 380 В; 50 Гц; 3,5 кВт |
|
Максимальная мощность |
7,5 кВт |
|
Габариты |
830 х 745 х 1100 мм |
|
Вес |
260 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
