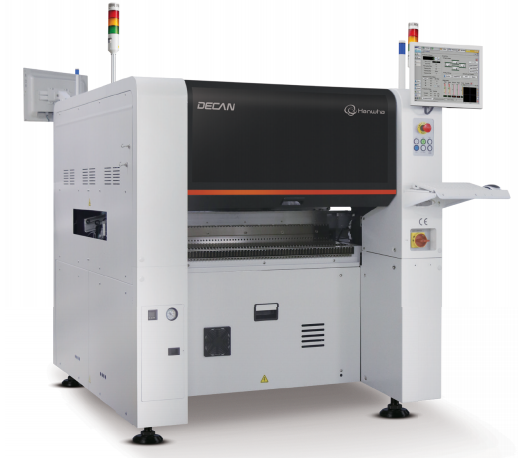

Автоматический установщик компонентов Decan L1
Инспекция компонентов прямо в движении позволяет устанавливать микросхемы размером до 21 мм на скорости до 25 000 компонентов в час, а фиксированные камеры позволяют работать с компонентами до 55х55 мм и коннекторами до 100 мм.
Всё это позволяет охватить практически всю возможную номенклатуру, которая можеткогда-либо быть востребована на производстве. Для автоматов серии Decan L1 существует большой выбор питателей, предназначенных для самых разных условий и задач.
Программное обеспечение улучшено алгоритмами для быстрого создания и редактирования программ, сборкой в режиме «образец» без сброса компонентов и автокалибровкой системы для поддержания точности установки во время работы.
|
Параметры |
Decan L1 |
|
|
Центрирование |
"Летучая" камера + Неподвижная камера |
|
|
Количество установочных головок |
6 головок х 1 балка |
|
|
Скорость установки |
30,000 CPH (Оптимально) |
|
|
Точность установки |
Чип |
± 40мкм@μ ± 3σ |
|
QFP |
± 30мкм@μ ± 3σ |
|
|

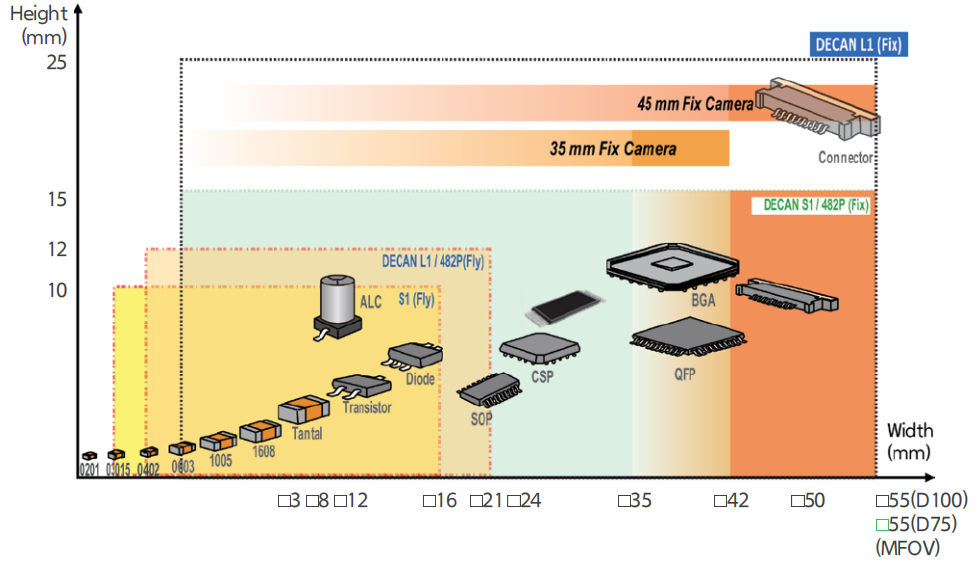

Диапазон устанавливаемых компонентов |
"Летучая" камера |
0402(01005) ~ 21мм ИС до 12 мм высотой |
|
Фиксированная камера 35М |
~ 32 мм ИС, Шаг вывода 0.3мм ~ 42 мм ИС (MFOV) |
|
|
Фиксированная камера 45М |
~ 42 мм ИС, Шаг вывода 0.4мм ~ 55 мм (MFOV) ~ 100 мм Коннектор |
|
|
Максимальная высота |
25 мм |
|
|
Размеры платы |
Максимальный габарит платы |
510(Д) х 510(Ш) 510(Д) х 460(Ш) (Опция) 610(Д) х 510(Ш) (Опция) Макс. 1500(Д) х 510(Ш) (Опция) |
|
Минимальный габарит платы |
50(Д) х 40(Ш) |
|
|
Толщина платы |
0.38~4.2 |
|
|
Количество питателей (8мм стандартные) |
120шт. / 112шт. (Подкатная тележка) |
|
|
Потребление |
Электроэнергия |
Трехфазное напряжение питания 50/60 Гц 200/208/220/240/380/415 Вольт |
|
Макс. 3.5 кВА |
||
|
Сжатый воздух |
0,5 — 0,7 МПа |
|
|
50 Нл/мин |
||
|
Масса (кг) |
1600 |
|
|
Габариты (мм) |
1430(Д) х 1740(Ш) х 1995 (В) |
|
