      Полуавтоматическая установка нанесения фоторезиста распылением UNIXX-SP 760

      Главная
      -
      Каталог
      -
      Оборудование для производства микроэлектроники
      Оборудование для производства микроэлектроникиОборудование для производства электроникиРасходные материалыИнструментыПромышленная мебельСкладское оборудованиеТиповые решения участка SMT-монтажаОборудование для испытаний и тестирования"Чистые" помещения под ключОбучениеРобототехникаБ/У Оборудование
      -
      Кристальное производство
      Кристальное производствоРезка пластин, подложек и групповых заготовокСтруйная печать (гибкая печатная электроника)Формирование объемных выводов (бампирование пластин)Монтаж кристалловПлазменная обработкаРазварка кристалловТермические процессыГерметизацияСортировка и упаковкаКонтроль качестваГибкие производственные модули
      -
      Фотолитография и операции с фоторезистом
      Фотолитография и операции с фоторезистомЖидкостная химическая обработкаБондинг и дебондинг пластин
      -
      Промышленное оборудование
      Лабораторное оборудованиеАвтоматические кластерные системы
      -Полуавтоматическая установка нанесения фоторезиста распылением UNIXX-SP 760
      Мы используем файлы cookie
      Для работы сайта используются необходимые cookie. Аналитические cookie подключаются только с вашего согласия. Политика конфиденциальности →
      Необходимые (сессия, безопасность)
      Аналитика (Метрика, GTM)

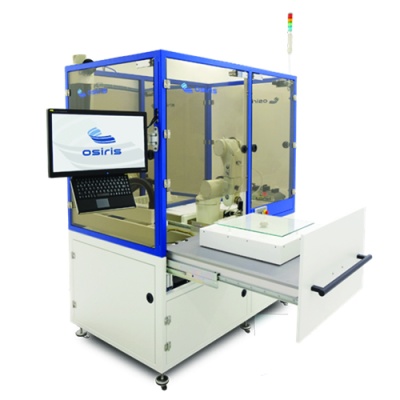

      • Полуавтоматическая установка нанесения фоторезиста распылением  UNIXX-SP 760
      • Полуавтоматическая установка нанесения фоторезиста распылением  UNIXX-SP 760
      OSIRIS
      Цена по запросу
      Нет в наличии
      Отправить запрос
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Поделиться

      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
      • Описание
      • Задать вопрос
      • Наличие
      Описание
      Скачать PDF


      Установка UNIXX-SP 760 это инновационная платформа, на базе которой совместно используются два разных метода нанесения фоторезиста распылением. Благодаря новому методу 3D-распыления на вогнутые или выпуклые поверхности, в сочетании с традиционным методом 2D-распыления на плоские поверхности, становится возможным нанесение фоторезиста на подложки любой геометрии и формы, используя только одну единицу оборудования. Типовое применение – нанесение фоторезиста на структуры с высокой топологией (МЭМС).

      Интерфейс управляющего программного обеспечения удобен, интуитивно понятен и обладает всеми необходимыми функциями, такими как создание рабочих программ, удаленное управление, имитационное моделирование работы установки, администрирование учетных записей.

      Особенности системы:

      • 2D-распыление на круглые пластины – диаметр пластин от 200 мм до 300 мм
      • 2D-распыление на плоские подложки – размер подложек от 225 х 225 мм (9” x 9”) до 525 х 525 мм (21” x 21”)
      • 3D-распыление на вогнутые или выпуклые поверхности – крупногабаритные оптические устройства высотой до 300 мм
      • 6-осевой робот-манипулятор
      • Интегрированная нагревательная плита в рабочем столе установки
      • Ультразвуковое сопло для распыления фоторезиста.
      • Возможность использования двух разных ультразвуковых сопел. Функция автоматической смены сопла
      • Два каплеуловителя для каждого сопла
      • Отходы - слив в канистру или подключение к инженерным сетям заказчика
      • Управление: компьютер, ОС Windows, 22” сенсорный монитор, программное обеспечение, имитационное моделирование процесса распыления, запись лог-файла, интерфейс для удаленного управления и диагностики, USB-порт для загрузки и выгрузки данных
      • Сигнальный маяк для визуализации статуса работы системы
      • Опции: система дозирования фоторезиста с помощью помпы, из шприца или из канистры давлением
      • Шесть цифровых пневмодатчиков с функцией аварийной сигнализации: сжатый воздух, азот, вакуум общий, вакуум для распылителя, вакуум для термостола, вытяжная система


      Техническая спецификация UNIXX SP760



      Модель

      UNIXX SP760

      Общие

      Габариты пластин и подложек

      От Æ200 мм (Æ8”) до Æ300 мм (Æ12”) или от 225х225 мм (9”x9”) до 525х525 мм (21”x21”)

      Рама системы

      Стенки из нержавеющей стали с порошковым покрытием, запираемые прозрачные дверцы для доступа в рабочую зону

      Термостол

      Анодированный алюминий с тефлоновым покрытием

      Коммуникации

      Электропитание

      3х400 VAC/N/PE, 50-60 Гц, 16А

      Чистый сухой воздух

      8 ± 2 бар, внешний диаметр трубки 8 мм

      Азот

      4 ± 0,2 бар, внешний диаметр трубки 8 мм

      Вакуум

      -0,8 бар (-600 Торр), внешний диаметр трубки 8 мм

      Вытяжка

      50-180 м3/ч, внешний диаметр 110 мм

      Слив

      Канистра с датчиком уровня заполнения или подключение к инженерным сетям заказчика

      Габариты

      Напольное исполнение

      1100 х 1030 х 2050/2550 мм


      Задать вопрос
      Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

      Наши квалифицированные специалисты обязательно вам помогут.
      Наличие
      Склад, Склад
      Нет в наличии

      Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
