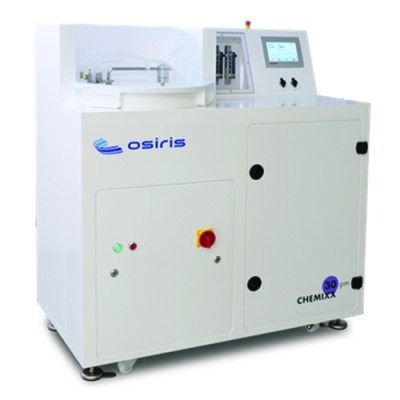

      Полуавтоматическая система жидкостной химической обработки пластин CHEMIXX 30PM

      Главная
      -
      Каталог
      -
      Оборудование для производства микроэлектроники
      Оборудование для производства микроэлектроникиОборудование для производства электроникиРасходные материалыИнструментыПромышленная мебельСкладское оборудованиеТиповые решения участка SMT-монтажаОборудование для испытаний и тестирования"Чистые" помещения под ключОбучениеРобототехникаБ/У Оборудование
      -
      Кристальное производство
      Кристальное производствоРезка пластин, подложек и групповых заготовокСтруйная печать (гибкая печатная электроника)Формирование объемных выводов (бампирование пластин)Монтаж кристалловПлазменная обработкаРазварка кристалловТермические процессыГерметизацияСортировка и упаковкаКонтроль качестваГибкие производственные модули
      -
      Жидкостная химическая обработка
      Фотолитография и операции с фоторезистомБондинг и дебондинг пластин
      -Полуавтоматическая система жидкостной химической обработки пластин CHEMIXX 30PM
      Мы используем файлы cookie
      Для работы сайта используются необходимые cookie. Аналитические cookie подключаются только с вашего согласия. Политика конфиденциальности →
      Необходимые (сессия, безопасность)
      Аналитика (Метрика, GTM)
      • Полуавтоматическая система жидкостной химической обработки пластин CHEMIXX 30PM
      • Полуавтоматическая система жидкостной химической обработки пластин CHEMIXX 30PM
      OSIRIS
      Цена по запросу
      Нет в наличии
      Отправить запрос
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Поделиться

      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
      • Описание
      • Задать вопрос
      • Наличие
      Описание
      Скачать PDF


      Установка CHEMIXX 30pm это универсальная компактная система жидкостной химической обработки полупроводниковых пластин. Сочетание гибкости и низкой стоимости владения позволяет эффективно использовать эту установку как в опытном, так и серийном производстве.

      Установка управляется с помощью встроенной 7” сенсорной панели. Программное обеспечение позволяет создавать, редактировать, сохранять и загружать рабочие программы, выполнять техническое обслуживание оборудования. Предусмотрена возможность создания резервных копий рабочих программ и лог-файлов, их экспорта через USB-пор, а также обновления программного обеспечения.
      Запатентованная конструкция держателя пластин позволяет выполнять одновременную обработку обеих сторон пластины различными методами и реактивами.

      Особенности системы:

      • Предназначена для работы с пластинами до Ø 300 мм (Ø 12”) или прямоугольными подложками до 230 х 230 мм (9”x9”)
      • Один или два манипулятора для автоматического дозирования реактивов (до 6 линий на каждой) с возможностью хода по оси Z
      • Подогрев реактивов до 60°С
      • Обработка водорастворимыми реактивами
      • Подача реактивов через стандартное сопло (puddle), спреем или распылением через форсунку
      • Высоконапорная и/или мегазвуковая очистка пластин
      • Программное управление всеми подвижными узлами и линиями подачи реактивов
      • Рабочая камера и корпус установки изготовлены из полипропилена
      • Камера для размещения 3 (трех) емкостей с реактивами, с интегрированными насосами, датчиками остаточного уровня и датчиком утечки реактива
      • Фильтры для водорастворимых реактивов
      • Управление и программирование с помощью 7” сенсорной панели
      • Стандартные или индивидуально изготовленные держатели пластин или подложек
      • Компактная конструкция
      • Предназначена для использования в лабораториях, мелкосерийного производства и выполнения НИОКР


      Техническая спецификация
      CHEMIXX 30pm


      Модель

      CHEMIXX 30pm

      Общие

      Габариты пластин и подложек

      диаметр до 300 мм (12”) или до 230х230 мм (12”x12”)

      Скорость вращения центрифуги

      До 4000* об/мин, программируется с шагом 1 об/мин

      Время обработки

      До 999,9 с, шаг 0,1 с

      Материал рабочей камеры

      Полипропилен

      Материал корпуса

      Полипропилен (белый)

      Коммуникации

      Электропитание

      400 VAC, 3 фазы, нейтраль, заземление, 50/60 Гц

      Вакуум

      -0,8 бар (-600 Торр), внешний диаметр трубки 8 мм

      Вытяжка

      Внешний диаметр 110 мм, 200 м3/ч

      Азот

      4 ± 0,2 бар, PFA-трубка с внешним диаметром 6 мм

      Чистый сухой воздух

      8 ± 2 бар, трубка с внешним диаметром 8 мм

      Деонизированная вода

      4 бар, внешний диаметр 8 мм

      Слив

      Внешний диаметр 38 мм

      Габариты

      В напольном исполнении

      1200 (760 мм) х 650/850 х 1300 мм


      * - зависит от конструкции держателя подложек, размеров и веса подложки

      Задать вопрос
      Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

      Наши квалифицированные специалисты обязательно вам помогут.
      Наличие
      Склад, Склад
      Нет в наличии

      Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
