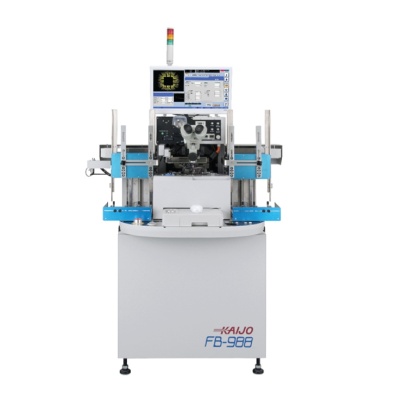

      FB-988 – автоматическая установка разварки кристаллов методом «шарик-клин»

      Главная
      -
      Каталог
      -
      Оборудование для производства микроэлектроники
      Оборудование для производства микроэлектроникиОборудование для производства электроникиРасходные материалыИнструментыПромышленная мебельСкладское оборудованиеТиповые решения участка SMT-монтажаОборудование для испытаний и тестирования"Чистые" помещения под ключОбучениеРобототехникаБ/У Оборудование
      -
      Разварка кристаллов
      Кристальное производствоРезка пластин, подложек и групповых заготовокСтруйная печать (гибкая печатная электроника)Формирование объемных выводов (бампирование пластин)Монтаж кристалловПлазменная обработкаРазварка кристалловТермические процессыГерметизацияСортировка и упаковкаКонтроль качестваГибкие производственные модули
      -
      Крупносерийное производство
      Мелкосерийное производствоПроизводство силовой электроники
      -FB-988 – автоматическая установка разварки кристаллов методом «шарик-клин»
      Мы используем файлы cookie
      Для работы сайта используются необходимые cookie. Аналитические cookie подключаются только с вашего согласия. Политика конфиденциальности →
      Необходимые (сессия, безопасность)
      Аналитика (Метрика, GTM)
      • FB-988 – автоматическая установка разварки кристаллов методом «шарик-клин»
      • FB-988 – автоматическая установка разварки кристаллов методом «шарик-клин»
      Цена по запросу
      Нет в наличии
      Отправить запрос
      Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
      Поделиться

      Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
      • Описание
      • Задать вопрос
      • Наличие
      Описание
      Скачать PDF

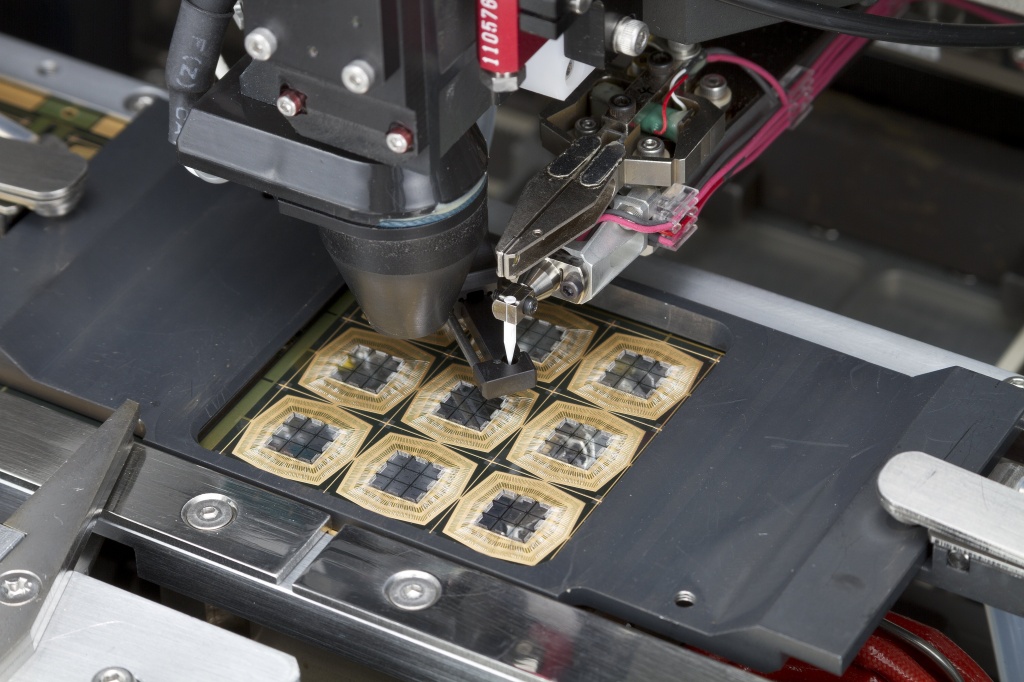

      Установка FB-988 предназначена для широкого круга задач и может применяться как для разварки кристаллов дискретных компонентов, так и для микросхем. Высокая точность, повторяемость и производительность делают установку FB-988 незаменимым инструментом для серийного производства полупроводниковых компонентов.


      Особенности установки:

      • Обновленная монтажная головка – жесткая и легкая, благодаря используемым в ней композитным материалам.
      • Высокая точность позиционирования без ухудшения производительности, низкая ударная нагрузка на подложку.
      • Высокоскоростной датчик касания
      • Разварка со сверхмалым шагом
      • Широкие возможности по формированию геометрии петли
      • Разварка в корпуса большой площади
      • Возможность использования медной или серебряной проволоки
      • Габариты подложки или выводной рамки – до 295(X)х100(Y) мм
      • Операционная система Windows


      Опции:

      • Встроенная в конвейер камера для разварки в защитной среде (азот, водород)
      • Разварка медной или серебряной проволокой
      • Программируемая фокусировка
      • Модификация конвейера для работы с рамками и подложками, чьи размеры не соответствуют 30-100 мм в ширину и 90-295 мм в длину
      • Работа с вертикальными (светодиодными) выводными рамками
      • Станции предварительного и пост-нагрева
      • Работа с корпусами для лазерных диодов (поворот корпуса на 90° или 180° во время формирования петли)
      • Бампинг пластин. Диаметр пластин от 4” до 8” (от 100 до 200 мм). Возможность работы как с целыми пластинами, так и с элементами пластин (половина или четверть)
      • Стежковая сварка
      • Автоматическая очистка капилляра
      • Автоматическая заправка проволоки в капилляр после обрыва
      • SECS/GEM интерфейс
      • Считыватель штрихкодов
      • Защитная крышка и световая завеса


      Техническая спецификация модели FB-988

       Параметры

      FB-988

      Общие

      Точность и повторяемость

      ± 2,0 мкм, 3s

      Рабочая зона

      56 х 88 мм

      Система машинного зрения

      1/3” CCD-камера, увеличение 2,1Х и 6Х, алгоритм высокоскоростной обработки изображений

      Параметры петли (25 мкм проволока)

      Длина перемычки

      8 мм максимум

      Минимальная высота петли

      В стандартном режиме – 100 мкм

      В режиме FJ-Loop – 65 мкм

      Изгиб петли

      Менее 1% от длины перемычки

      Производительность

      Время разварки

      45 мс на перемычку

      Время распознавания кристалла

      100 мс на 2 реперные точки (кристалл 5 мм­2)

      Время распознавания вывода рамки (траверсы корпуса)

      11 мс на вывод/траверсу

      Конвейерная система

      Габариты выводной рамки

      Ширина 30-100 мм

      Длина 90-295 мм

      Толщина 0,1-0,5 мм

      Габариты магазина

      Ширина 30-110 мм

      Длина 95-300 мм

      Высота 100-175 мм

      Количество магазинов в загрузчике/разгрузчике – 2-3 шт.

      Управление и интерфейс

      Монитор

      20”, цветной жидкокристаллический

      Панель управления

      Консоль с кнопками управления

      Компьютерная мышь

      Интерфейсы

      HSMS

      USB-порт

      Коммуникации

      Электропитание

      200 В (210В, 220В, 230В, 240В) ±5%, 50-60 Гц, 0,8 кВА (пиковое 1,5 кВА)

      Сжатый воздух

      0,3-0,97 МПа, 35 л/мин

      Вакуум

      -53,32 кПа

      Габариты

      Габариты (ШхГхВ)

      780 х 1085 х 1748 мм

      Вес

      550 кг


      Задать вопрос
      Вы можете задать любой интересующий вас вопрос по товару или работе магазина.

      Наши квалифицированные специалисты обязательно вам помогут.
      Наличие
      Склад, Склад
      Нет в наличии

      Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
