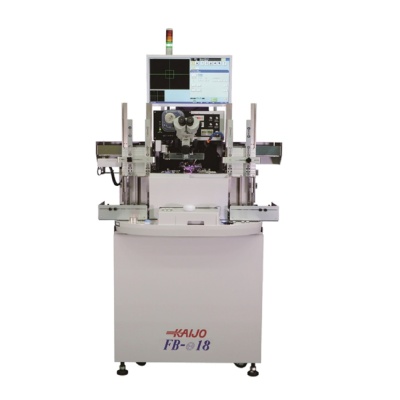

FB-e18 – автоматическая установка разварки кристаллов методом «шарик-клин»

Установка FB-e18 предназначена для высокоскоростной разварки кристаллов дискретных компонентов и светодиодов. В базовой комплектации установка оборудована двухчастотным ультразвуковым преобразователем.
Усовершенствованная система машинного зрения и конструкция монтажной головки позволяют выполнять разварку кристаллов с высокой производительностью (от 0,043 мс на перемычку).
Особенности установки:
- Обновленная монтажная головка – жесткая и легкая, благодаря используемым в ней композитным материалам
- Высокая точность позиционирования без ухудшения производительности, низкая ударная нагрузка на подложку
- Габариты подложки или выводной рамки – до 295(X)х90(Y) мм
- Диаметр проволоки от 12 мкм до 75 мкм
- Возможность использования медной или серебряной проволоки
- Стабильный диаметр оплавленного шарика (FAB)
- Электростатический датчик отсутствия сварного соединения
- Высокоскоростной датчик касания
- Широкие возможности по формированию геометрии петли
- Операционная система Windows
Опции:
- Встроенная в конвейер камера для разварки в защитной среде (азот, водород)
- Разварка медной или серебряной проволокой
- Программируемая фокусировка
- Модификация конвейера для работы с рамками и подложками, чьи размеры не соответствуют 30-100 мм в ширину и 90-295 мм в длину
- Работа с вертикальными (светодиодными) выводными рамками
- Станции предварительного и пост-нагрева
- Работа с корпусами для лазерных диодов (поворот корпуса на 90° или 180° во время формирования петли)
- Бампинг пластин. Диаметр пластин от 4” до 8” (от 100 до 200 мм). Возможность работы как с целыми пластинами, так и с элементами пластин (половина или четверть)
- Стежковая сварка
- Автоматическая очистка капилляра
- Автоматическая заправка проволоки в капилляр после обрыва
- SECS/GEM интерфейс
- Считыватель штрихкодов
- Защитная крышка и световая завеса
Техническая спецификация модели FB-e18
Параметры |
FB-e18 |
Общие |
|
Точность и повторяемость |
± 2,5 мкм, 3s |
Рабочая зона |
56 х 80 мм |
Система машинного зрения |
1/3” CCD-камера, увеличение 4Х, алгоритм высокоскоростной обработки изображений |
Параметры петли (25 мкм проволока) |
|
Длина перемычки |
8 мм максимум |
Минимальная высота петли |
В стандартном режиме – 100 мкм В режиме FJ-Loop – 65 мкм |
Изгиб петли |
Менее 1% от длины перемычки |
Производительность |
|
Время разварки |
43 мс на перемычку |
Время распознавания кристалла |
95 мс на 2 реперные точки (кристалл 5 мм2) |
Время распознавания вывода рамки (траверсы корпуса) |
11 мс на вывод/траверсу |
Конвейерная система |
|
Габариты выводной рамки |
Ширина 20-90 мм Длина 90-295 мм Толщина 0,1-0,5 мм |
Габариты магазина |
Ширина 30-110 мм Длина 95-300 мм Высота 100-175 мм Количество магазинов в загрузчике/разгрузчике – 2-3 шт. |
Управление и интерфейс |
|
Монитор |
20,7”, цветной жидкокристаллический |
Панель управления |
Консоль с кнопками управления Компьютерная мышь |
Интерфейсы |
HSMS USB-порт |
Коммуникации |
|
Электропитание |
200 В (210В, 220В, 230В, 240В) ±5%, 50-60 Гц, 1,5 кВА |
Сжатый воздух |
0,3-0,97 МПа, 40 л/мин |
Вакуум |
-53,32 кПа |
Габариты |
|
Габариты (ШхГхВ) |
780 х 1085 х 1746 мм |
Вес |
550 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
