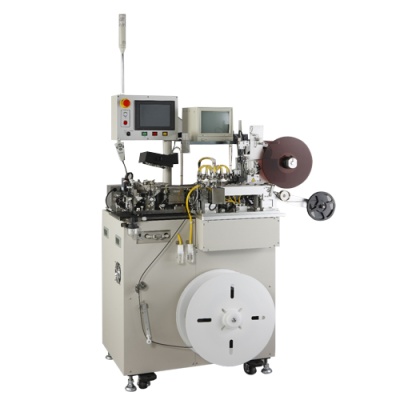

NCT-5100 - автоматическая высокоскоростная установка упаковки электронных компонентов в блистерную ленту

Установка NCT-5100 это высокоскоростной упаковщик электронных компонентов (например, светодиодов) в блистерную ленту шириной 8, 12 или 16 мм. Перед упаковкой выполняется проверка электрических характеристик компонента. Если измеренные характеристики не соответствуют заданному диапазону, то такой компонент отбраковывается и не упаковывается в ленту.
Установка NCT-5100 предназначена для бесперебойной работы в условиях массового производства.
Доступные опции:
-
Оптическая инспекция компонента в ячейке блистерной ленты, до присоединения покровной ленты
- Функция отбраковки после выполнения оптической инспекции компонента в ячейке блистерной ленты (функция Auto-reject)
Техническая спецификация модели NCS-5100
Параметры |
NCS-5100 |
Максимальная производительность |
36 000 комп/час, время тестирования 40 мс (для светодиодов в корпусах 3528 – до 35 000 комп/час) |
Функция Auto-reject |
Опция |
Количество дополнительных тестовых станций |
1 (опция) |
Тип компонентов |
Компоненты в SMD исполнении: светодиоды, диоды, транзисторы, керамические конденсаторы, резисторы, кварцевые резонаторы |
Ширина блистерной ленты |
8 мм, 12 мм, 16 мм |
Загрузчик |
Вибробункер для загрузки компонентов россыпью |
Диаметр катушки |
Подающая катушка: до 700 мм Намоточная катушка: до 330 мм |
Управление |
8” сенсорная панель Языки интерфейса – английский, японский, китайский, корейский |
Электропитание |
200В, 220В, 230В, 50/60 Гц, 2кВА |
Сжатый воздух |
0,5 Мпа |
Габариты (ШхВхГ) |
880 х 1620 х 690 мм |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
