VSU45 - система вакуумной пайки

VSU45 - система вакуумной пайки

Скачать PDF

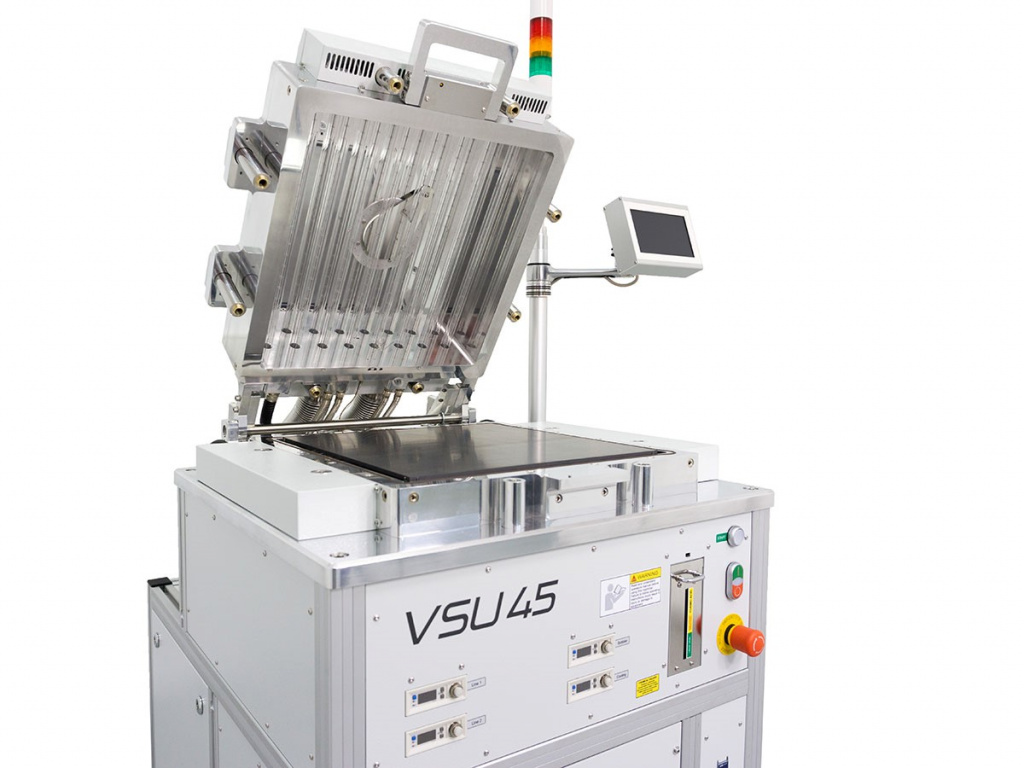

Печь вакуумной пайки VSU45 позволяет выполнять пайку в среде азота, парах муравьиной кислоты и других защитных средах. Возможно использование встроенного источника плазмы низкого давления для очистки и активации поверхности перед пайкой.

ИК-лампы расположены под оснасткой (плитой), в которой фиксируются изделия, а также в крышке печи. Оснастка имеет прямоугольную форму размерами 420х420 мм и может быть выполнена из любого материала, соответствующего требованиям процесса. В оснастке могут быть изготовлены отверстия необходимой геометрии, чтобы надежно закрепить в ней изделия. Конструкция печи позволяет размещать в ней оснастку с предустановленными изделиями, что удобно для серийного производства.

Охлаждение осуществляется потоком азота снизу вверх – от дна камеры к оснастке-фиксатору.

Опции:

  • Пайка в среде высокого давления (до 3 бар)
  • Дополнительная газовая линия с игольчатым вентилем
  • Камера для пайки в высоком вакууме (до 5х10-6 мбар), включая турбомолекулярный насос
  • Источник плазмы низкого давления (1-канальный или 4-канальный)
  • Внешний чиллер
  • Автоматическое открытие/закрытие крышки, интерфейс для подключения внешних автоматических устройств (роботов)



Техническая спецификация модели VSU45

Параметры

VSU 45

Рабочая среда

Азот, инертные газы, муравьиная кислота

Нагреваемая площадь

420 х 420 мм (габариты оснастки)

Максимальная температура

450°С ±0,5°С

Закрытие/открытие крышки камеры

Вручную

Смотровое окно

Ø 80 мм, с ручной заслонкой

Вертикальный зазор

80 мм между ИК-лампами

60 мм над оснасткой

Максимальная скорость нагрева / охлаждения

250°С / мин

Метод нагрева / охлаждения

ИК-нагрев / поток азота

Измерение температуры

до 4 свободно позиционируемых термопар К-типа

Контроль термопрофиля

Индивидуальное управление каждой ИК-лампой. 3D-профилирование температуры.

Защита от перегрева

Встроенная

Измерение давления в камере

Встроенный датчик давления

Уровень вакуума

До 5х10-4 мбар

Система подготовки паров муравьиной кислоты

Ёмкость 40 мл, встроена в лицевую панель. Автоматическая подача заданного количества кислоты на каждый цикл пайки.

Охлаждение камеры

Водяное охлаждение (требуется внешний чиллер)

Вакуумный насос

60 м3/час, предельное остаточное давление 1 Па, управление с помощью встроенного программного обеспечения

Управление

7” сенсорный ЖК дисплей

Интерфейс для подключения компьютера

Габариты

Ширина 707 мм

Глубина 938 мм

Высота (без крышки) 928 мм

Высота с открытой крышкой 1644 мм

Вес

280 кг

Электропитание

3P+N+PE звезда, 400/230 В, 50 Гц, 39A

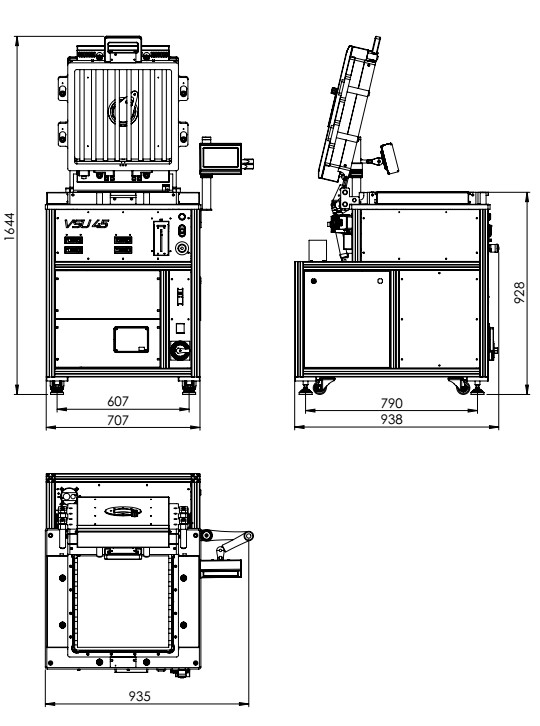

Габариты модели VSU45
