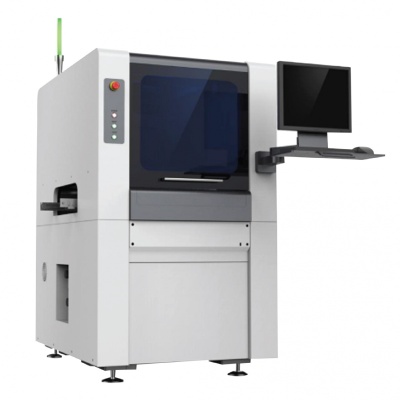

Автоматический высокоскоростной дозатор JD-450L

Автоматический высокоскоростной дозатор JD-450L

Особенности модели JD-450L

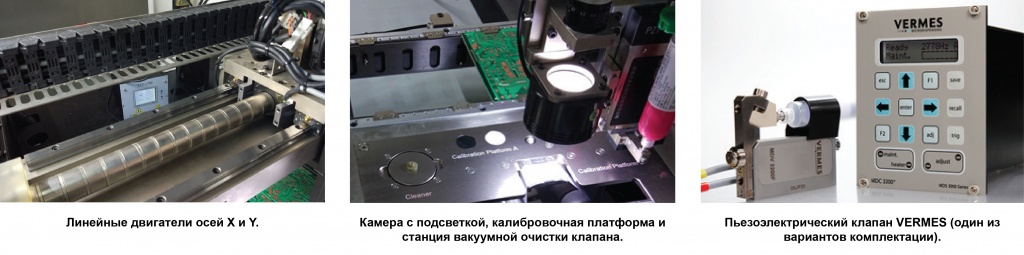

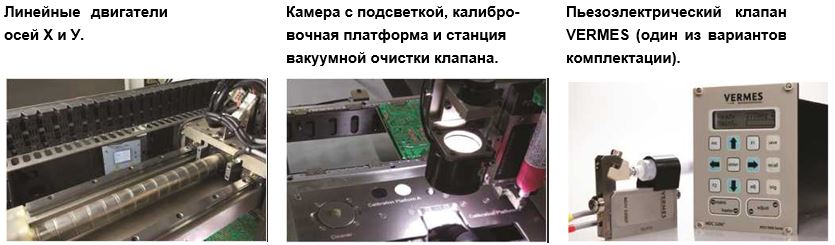

  • Линейные приводы осей XY, максимальная скорость: 2000 мм/, повторяемость: +/- 0,2 мм;
  • Максимальный размер платы: 340 х 450 мм;
  • До двух прецизионных клапанов с контролем температуры и автоматической вакуумной очисткой;
  • Возможность конфигурации с клапанами разных типов - пьезоэлектрический, струйный, шне­ковый - в зависимости от задачи и используемого материала;
  • Прецизионное взвешивание дозы материала для контроля повторяемости процесса;
  • Лазерная система коррекции высоты дозирования;
  • Подогрев платы на конвейере;
  • Управление с помощью промышленного ПК, ПО на базе Windows 7, поддержка импорта CAD данных и оффлайн-программирование




Техническая спецификация

Параметры

JD-450L

Рабочая область дозирующей головы

340 х 450 мм

Тип привода осей XY

Линейный двигатель с линейными энкодерами

Тип привода оси Z

Серводвигатель

Максимальная скорость XY

2000 мм/с

Повторяемость

0,02 мм

Количество дозирующих клапанов

1 (опционально 2)*

Нагрев клапанов

До 80 ± 3 °С

Очистка клапанов

Автоматическая вакуумная

Объём картриджа с материалом

До 50 см3

Конвейер

Односекционный с автоматической регулировкой ширины, ЭМЕМА-интерфейс

Высота конвейера

900 ± 20 мм

Управление

Промышленный ПК, ПО на базе Windows 7 полностью на английском языке

Камера

CCD 5 Мп, распознавание реперных меток и автоматическая коррекция позиционирования, 2D инспекция количества дозированного клея

Программирование

Загрузка файла CAD, обучение вручную, офлайн программирование (опция)

Электропитание / мощность

220 В, 1 фаза, 50 Гц / не более 2,5 кВт

Сжатый воздух

0,6 МПа

Габариты (Д х ш х В)

1230 х 920 х 1550 мм

Вес

1200 кг
