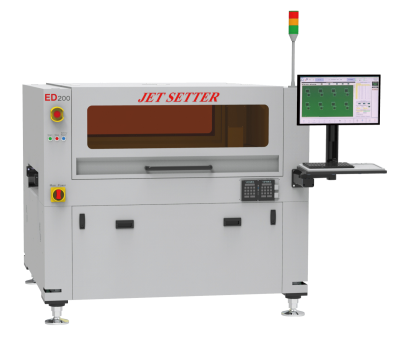

Прецизионный высокоскоростной дозатор ED100 и УВ150 с конвейером
Принтеры серии JET: ED100 и ED150
Высокоскоростные прецизионные дозаторы серии JET: ED100 и ED150
Принтеры JET ED100 и ED150 - это передовые капле-струйные устройства, способные наносить материалы со скоростью до 1,8 миллиона точек в час при высоком уровне точности.
В отличие от традиционных трафаретных принтеров, они обеспечивают точное нанесение паяльной пасты без трафарета и могут использоваться для различных видов материалов и методов нанесения таких как заполнение или покрытие. Кроме того, их инновационная конструкция с низким центром тяжести минимизирует вибрации даже при высоких скоростях.
Характеристики ED100 и ED150
Характеристика | ED100 | ED150 |
---|---|---|
Макс. Частота струй, Макс. | 1,800,000 ТТЧ/500Гц | 1,800,000 ТТЧ/500Гц |
Макс. Ускорение | 3g | 3g |
Макс. Скорость | 1.5м/с | 1.5м/с |
Мин. Диаметр точки | 150 мкм | 150 мкм |
Габариты | 1,200 x 1,550 x 1,430 | 1,400 x 1,550 x 1,430 |
Эти струйные принтеры предлагают выдающуюся производительность и точность, что делает их оптимальным выбором для различных применений в электронной промышленности.
Часто Задаваемые Вопросы (FAQ)
Могут ли принтеры JET использоваться для других видов нанесения материалов, помимо паяльной пасты?
Да, принтеры JET (ED100 и ED150) могут быть оснащены вторым клапаном для паяльной пасты другого типа или клеев, флюсов, силиконов, галиума, LED люминофоров, других материалов.
ED150 характеристики
- Макс. Частота: 1,800,000 DPH (точек в час) / 500Hz / паяльная паста
- X/Y линейный мотор, точность перемещения: 0.2 мкм
- Повторяемость: ±3 мкм
- Максимальная скорость: 0.7 м/с
- Измерение высоты: Лазерный аналоговый датчик
- Размер области обзора камеры: 16.8 х 14.1 мм
- Минимальный размер платы: 70х40 мм
- Максимальный размер платы: 640(Д) х 580(Ш) мм
- Длина входного/выходного буффера конвейера: 400 мм
- Максимальный размер платы с опцией 2-STEP: 900(Д) х 580 (Ш) мм
- Электропитание: 4 кВт 3 фазы, 50/60Hz
- Давление воздуха: 0.55MПа - 0.75Mpa
- Тип аппликатора: Пневматический клапан (паяльная паста) или Пьезо-эжектор (другие материалы)
- Мин. Диаметр точки: 150 мкм
- Повторяемость/точность одной точки: ±30 мкм /±50 мкм
- Размер точки зависит от насадки и типа пасты:
- 150-180 мкм при насадке 50 мкм и тип пасты 7
- 210-240 мкм при насадке 70 мкм и тип пасты 7
- 280-330 мкм при насадке 100 мкм и тип пасты 6-7
- 400-600 мкм при насадке 150 мкм и тип пасты 5-6
- 800-1000 мкм при насадке 250 мкм и тип пасты 4-5
- Размер шприца: 5, 10, 30cc (больние размеры по запросу)
- Вязкость материалов: 60 000 ~ 70 000 сП.
- Расход воздуха составляет 150 л/мин
- Вес: 2000 кг
- Габаритные размеры:1400x1550x1500 мм,
- Страна-производитель:Южная Корея
Опции:
- насадки 50-250 мкм для паяльной пасты
- оснащение вторым клапаном для паяльной пасты другого типа или клеев, флюсов, силиконов, галиума, LED люминофоров, других материалов.
- модернизация конвейра: входной и выходной буфер для плат, двойной конвейер, опция для работы с длинными платами (2-Step)
- MCR и чтение QR код для прослеживаемости и интеграция в MES
Откройте для себя новые возможности с принтерами JET! Если у вас остались вопросы, не стесняйтесь связаться с нами для получения дополнительной информации.
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
