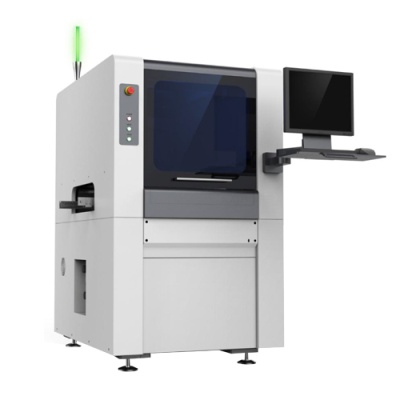

SD450 Автоматический высокоскоростной дозатор
- Высокоскоростное автоматическое дозирование клеев, герметиков, андерфилов, паст и других материалов;
- Максимальный размер платы: 400 х 450 мм;
- До двух прецизионных клапанов с контролем температуры и автоматической вакуумной очисткой;

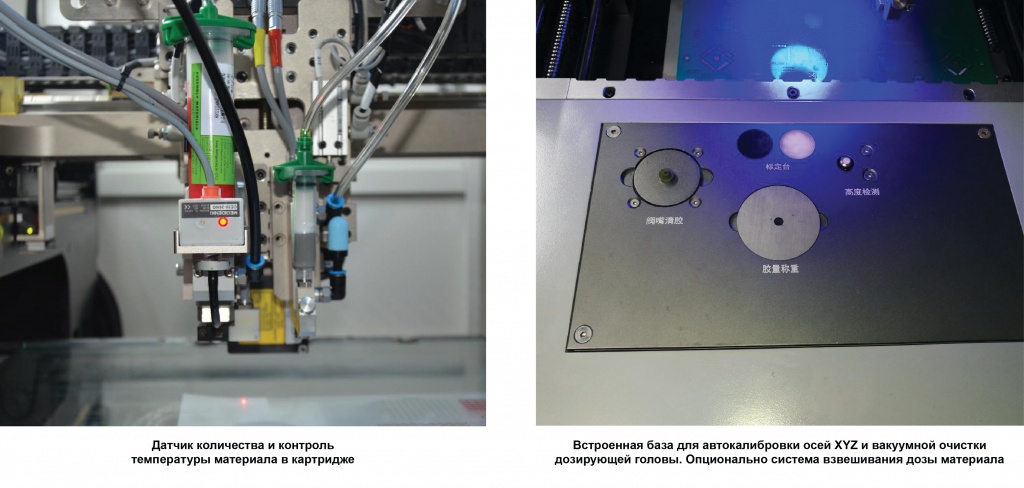

- Прецизионное взвешивание дозы материала для контроля повторяемости процесса;

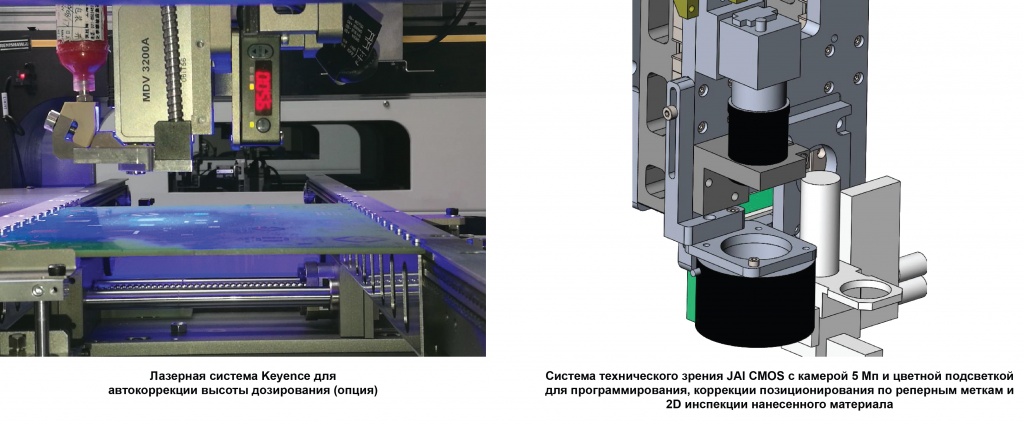

- Лазерная система коррекции высоты дозирования;
- Подогрев платы на конвейере;
- Управление с помощью промышленного ПК, ПО на базе Windows 7, поддержка импорта CAD данных и оффлайн-программирование.

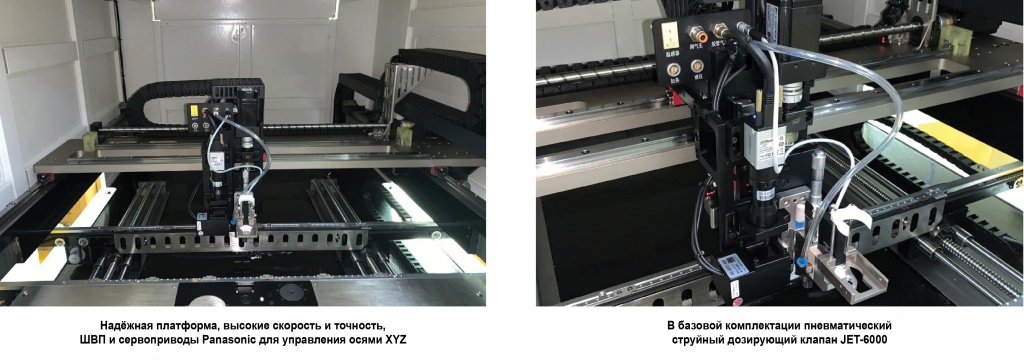

Стандартный пневматический струйный клапан JET-6000
Спецификация:
• Давление: 0,6 МПа;
• Максимальная скорость: до 200 доз/сек;
• Минимальный диаметр точки материала: 0,5 мм;
• Диапазон вязкости материала: 3000-130000 сПз;
• Подогрев материала: до 80°C
Техническая спецификация модели SD450
Параметры |
SD450 |
Максимальный размер печатной платы |
400 х 450 мм |
Тип привода осей XYZ |
ШВП сервоприводы |
Максимальная скорость XY |
1000 мм/сек |
Точность позиционирования |
0,02 мм |
Количество дозирующих голов |
1, пневматический струйный клапан JET-6000, мин. диаметр точки 0,5 мм, вязкость материала 3000-130000 сПз, скорость до 200 доз/сек (опционально комплектуется второй дозирующей головой с пьезоэлектрическим клапаном Vermes MDV3200A-HS) |
Нагрев клапанов |
До 80 ± 3 °С |
Очистка клапанов |
Автоматическая вакуумная |
Объём картриджа с материалом |
30 или 50 см3 |
Конвейер |
Односекционный с автоматической регулировкой ширины, SMEMA-интерфейс |
Высота конвейера |
900 ± 20 мм |
Управление |
Промышленный ПК, ПО на базе Windows 7 полностью на английском языке |
Камера |
CCD 5 Мп, распознавание реперных меток и автоматическая коррекция позиционирования, 2D инспекция количества дозированного клея |
Программирование |
Загрузка файла CAD, обучение вручную, офлайн программирование (опция) |
Электропитание |
220 В, 1 фаза, 50 Гц |
Потребляемая мощность |
Не более 2,5 кВт |
Сжатый воздух |
0,6 МПа |
Габариты |
925 х 1230 х 1500 мм |
Вес |
850 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
