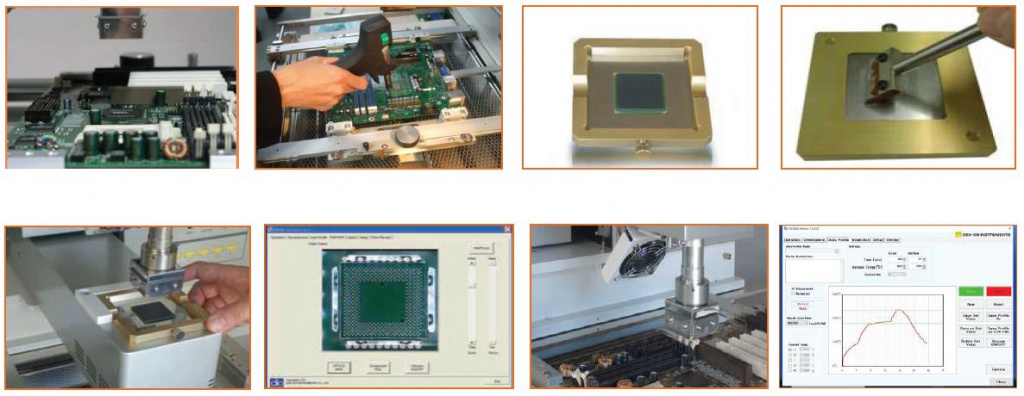

Станция для монтажа и демонтажа SMD/BGA компонентов RD-500ds

Станция для монтажа и демонтажа SMD/BGA компонентов RD-500ds

Скачать PDF


Упрощенная версия станции RD-500 позволяет осуществлять полуавтоматический монтаж и демонтаж SMD компонентов в диапазоне от 0201" до 50х50 мм с точностью ±25 мкм.

В комплектацию включены:
  • ПО для управления станцией с функцией автопостроения термопрофиля по заданным параметрам
  • Модуль нижнего ИК подогрева рабочей области

  • Универсальный держатель для платы
  • Набор вакуумных присосок для монтажа и демонтажа (D=7 мм)
  • Набор кабелей и плат для подключения станции к ПК (ПК, монитор и устройства ввода поставляются отдельно)


Техническая спецификация модели RD-500ds

Модель

RD-500ds

Максимальный размер печатной платы

400 х 420 мм

Минимальный размер компонента

0201

Максимальный размер компонента

50 x 50 мм

Точность монтажа

+/-0,025 мм

Мощность конвекционных нагревателей

сверху 700 Вт, снизу 700 Вт

Мощность нижнего ИК подогрева рабочей зоны

3 х 400 Вт

Максимальная температура нагрева

650 °С

Электропитание

220 В; 50 Гц; 1ф 2,3 кВт

Сжатый воздух

0,2 МПа, до 80 л/мин

Габаритные размеры

580 x 580 х 735 мм

Вес

~50 кг
