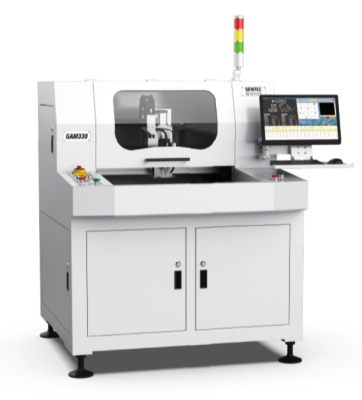

Автоматические роутеры Genitec серии GAM330
Автоматические роутеры это устройства для разделения мультизаготовок печатных плат после сборки. В отличии от сепараторов для разделения используется не дисковый нож, а фрезерный инструмент, установленный на координатный робот. Такое устройство позволяет с высокой точностью и скоростью разделять даже самые чувствительные к механическому воздействию изделия. Помимо этого, робот позволяет перемещать инструмент не только по прямым линиям, но также делать резы с заданными углами и по окружности со скоростью до 1000 мм/с. Видеосистема, установленная в роутер помогает позиционировать инструмент при помощи реперных меток на плате и гарантирует точность реза в пределах ±0.05 мм, а серводвигатели и ШВП передача обеспечивают повторяемость до 0.01 мм. Разделение может осуществляться при помощи инструментов диаметром от 0.8 до 3 мм. Роутеры оснащены системой автоматической замены фрезерного инструмента, а также, опционально, системой автоматического распознавания диаметра инструмента, таким образом замена износившегося инструмента или подготовка роутера к работе над другой заготовкой не займет много времени, исключает человеческий фактор.

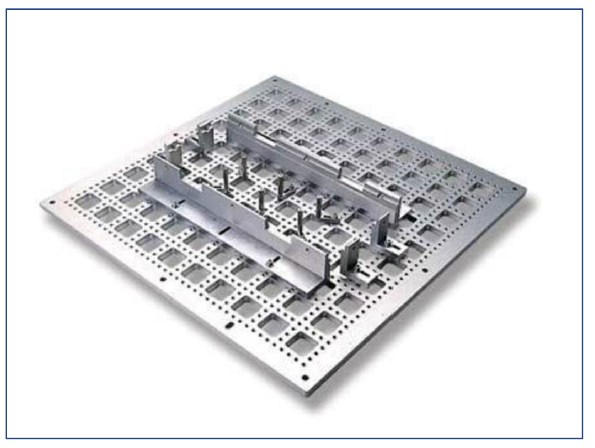

Для темпа обработки заготовок роутеры GAM330 используют два рабочих стола. Пока один стол находится в области работы фрезерного инструмента оператор может подготовить плату на другом столе. В качестве оснастки могут быть использованы перфопанели для размещения подпорок под плату, либо оснастка изготовленная специально для мультизаготовки.
Особенности GAM330:

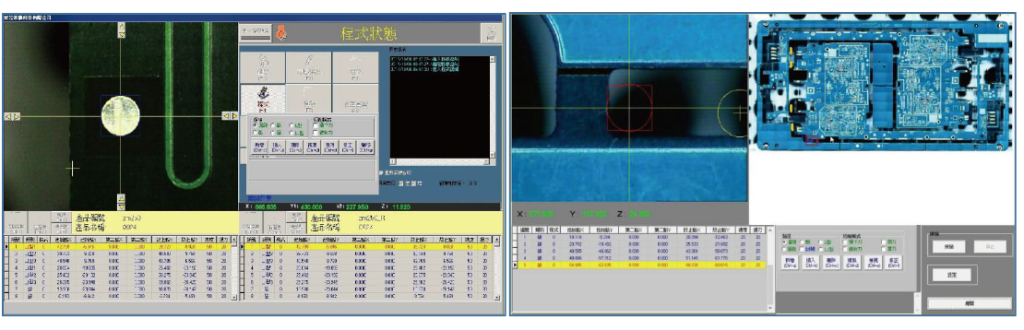

Автоматические роутеры оснащены высокоскоростной видеосистемой позиционирования инструмента, которая обеспечивает точность ±0.05 мм

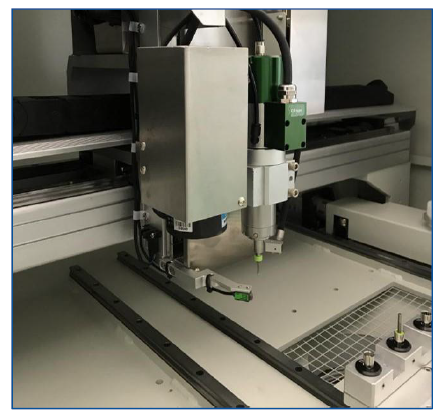

Система автоматической смены инструмента сокращает время переоснастки, и исключает ошибку оператора
Система серводвигателей и высокоточная ШВП передача обеспечивают скорость перемещения до 100 мм/с и точность повторения движения до 0.01 мм
Два рабочих стола позволяют устанавливать следующую заготовку без остановки работы фрезерного инструмента

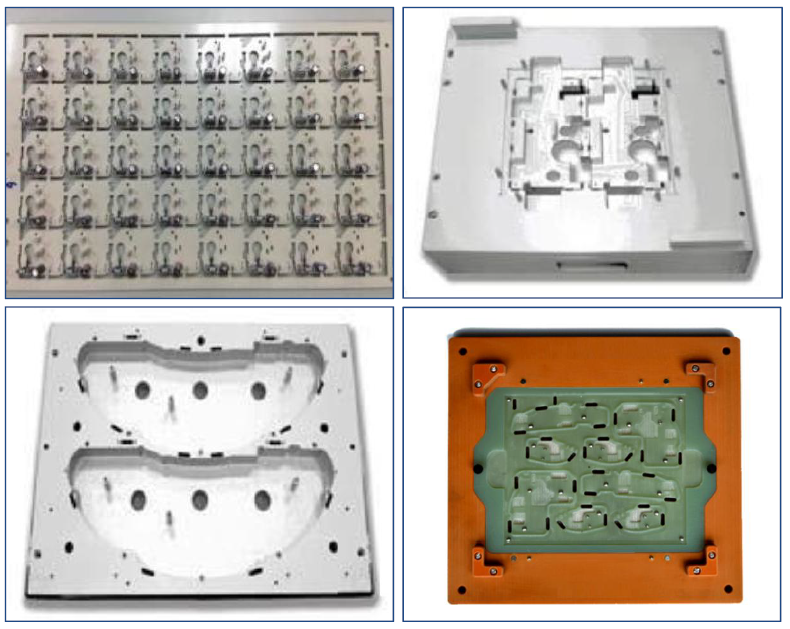

Оснастка может быть как универсальной, так и изготовленной специально под изделие
|
GAM330 |
GAM330L |
GAM330X |
|||
Размер рабочей области |
300х350 мм |
450х500 мм |
470х650 мм |
|||
Тип резки |
Продольный, под углом, по окружности |
|||||
Количество рабочих столов |
Два |
|||||
Точность повторения движений |
0.01 мм |
|||||
Точность резки |
±0.05 мм |
|||||
Макс. скорость перемещения инструмента |
XY: 1000 мм/с, Z: 600 мм/с |
|||||
Максимальная длина прохода |
X: 800 мм, Y: 490 мм, Z: 90 мм |
X: 1090 мм, Y: 690 мм, Z: 90 мм |
X: 1090 мм, Y: 790 мм, Z: 90 мм |
|||
Скорость вращения фрезы |
Макс.: 60 000 (настраиваемая) |
|||||
Смена инструмента |
Автоматическая |
|||||
Определение диаметра инструмента |
Автоматическое (опция) |
|||||
Скорость резки |
0-1000 мм/с (настраиваемая) |
|||||
Диаметр фрезы |
0.8 - 3.0 мм |
|||||
Питание |
220 В, 2,2 кВт |
|||||
Питание воздуха |
0.6 МПа, 50 л/мин |
|||||
Габариты |
1220х1150х1458 мм |
1500х1497х1453 мм |
1510х1650х1453 мм |
|||
Вес |
480 кг |
600 кг |
660 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
