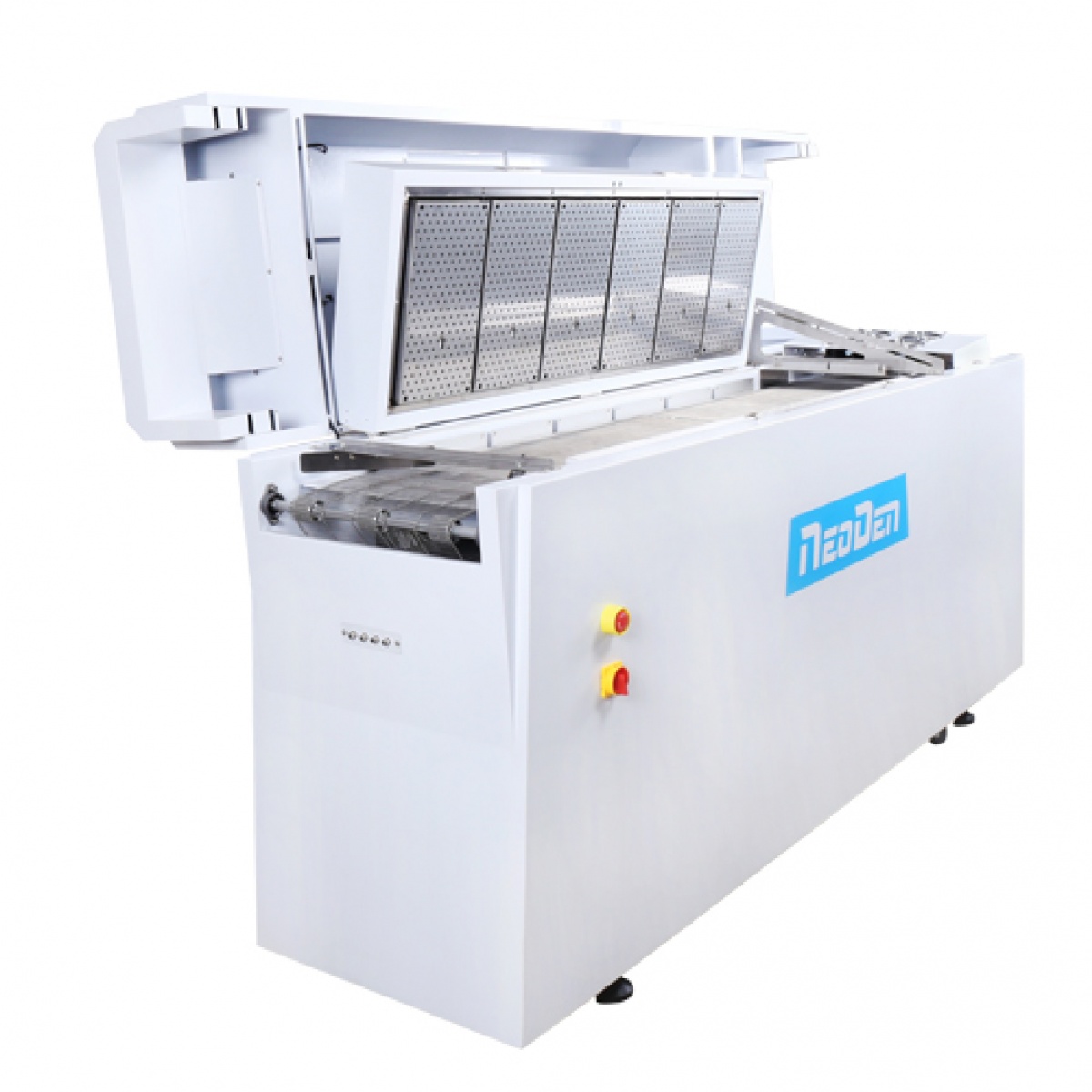

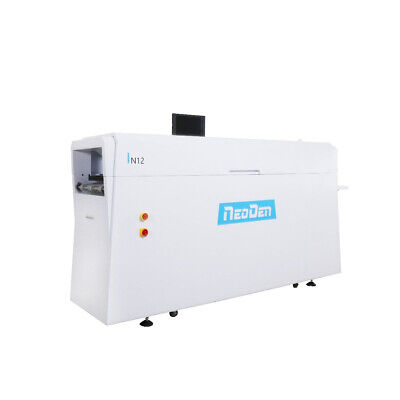

Конвекционная печь оплавления NeoDen IN12

Скачать PDF

Печь IN12 является развитием идей, заложенных в печи IN6. Это печь со встроенной системой фильтров и уникальным нагревателем из алюминиевого сплава, что позволяет размещать печь даже в тех помещениях, где отсутствует возможность провести вытяжку. Увеличенная, по сравнению с предыдущей моделью, зона нагрева дает возможность использовать печь для оплавления длинных плат и гибко настраивать процесс. Печь IN12 оснащена встроенным термопрофилем и удобным интерфейсом, что позволит оператору быстро и просто справиться с широким спектром задач.

Особенности:

• Встроенная система фильтрации защищает от вредных газов, которые образуются при пайке, а также предоставляет широкие возможности для установки на производстве и соответствует современным тенденциям бережного отношения к окружающей среде.
• Система управления, разработанная специально для этой модели, обеспечивает мгновенное реагирование на изменения системы, низкое количество отказов и удобное обслуживание.
• Вместо ТЭН в IN12 используется компактный нагревательный модуль уникальной конструкции из алюминиевого сплава. Он позволяет регулировать температуру с высокой точностью, обеспечивает равномерность нагрева всей зоны и обладает высокой энергоэффективностью. Кроме того, конструкция нагревателя равномерно остывает при отключении питания, что предотвращает деформирование от резкого охлаждения.
• Корпус IN12 термоизолирован, он не нагревается и обеспечивает высокую эффективность при нагреве зон.
• Система управления нагревом с обратной связью точно и быстро стабилизирует температуру в печи.
• В печи установлена встроенная система подключения до четырех термопар для измерения термопрофиля, также возможно отображение графика температур непосредственно в интерфейсе оператора. Таким образом, печь можно быстро настроить под любую задачу.
• Память системы может хранить до 40 термопрофилей и быстро переключать установку между ними.
• Высокая эффективность при потреблении электроэнергии позволяет подключать печь к обычной 220В розетке.

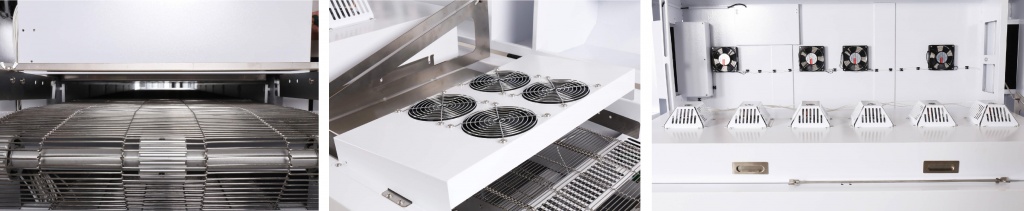

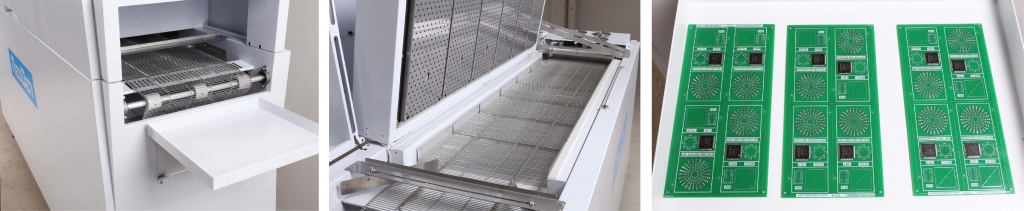

• Сетчатый конвейер из нержавеющей стали, прочный и износостойкий,  не деформируется при длительном времени использования. Система передачи движения от мотора к ленте осуществляется с помощью высокоточной передачи, которая обеспечивает движение без вибрации, что позволяет легко оплавлять 0201 чипы и сложные компонентов в корпусах BGA/QFP/QFN.
• Зона охлаждения с независимой системой циркуляции воздуха полностью изолирует влияние внешней среды на внутренние температурные камеры.
