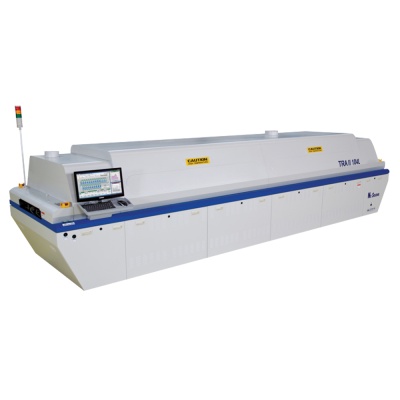

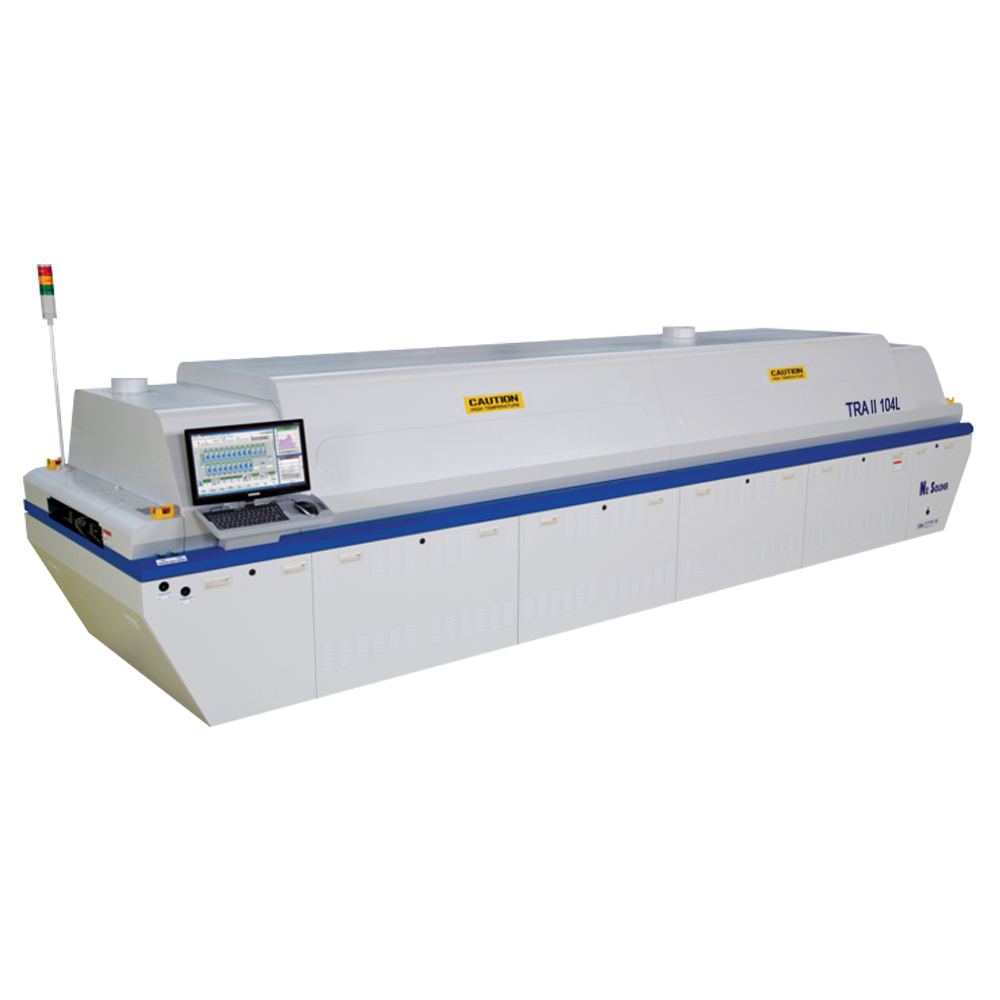

Конвекционная печь оплавления паяльной пасты TSM серии TRA II F104L

Печь оплавления TSM серии TRA II F104L - ключевое оборудование в процессе сборки электронных компонентов методом поверхностного монтажа. Эти печи разработаны для нагрева электронных сборок по заданному температурному профилю, расплавляя паяльную пасту для создания постоянных соединений между компонентами и печатной платой (PCB).

• Cистема сбора флюса, которая эффективно очищает воздух в зонах печи
• Высокое качество пайки свинцовых и бессвинцовых компонентов на различных типах печатных плат и алюминиевых подложках.
• Эффективная пайка микросхем в корпусе BGA и CSP компонентов достигается благодаря раздельному контролю за верхними и нижними нагревателями.
• Большое количество зон (от 6 до 15 зон) позволяет установить зону предварительного нагрева, зону выдержки и основную зону оплавления в соответствии с необходимым температурным профилем и типами компонентов, что является одной из важнейших составляющих качественного паяного соединения.
• Минимальная отдача тепла окружающей среде за счет двойной изоляции крышки.
• Модификация для работы нагревателей на повышенных температурах 380-400 градусов.
• Разделение зоны пайки и зоны охлаждения воздушным ножом.
• Тип конвейера цепной + центральная поддержка.
• Автоматическая смазка цепи конвейера.
• Регулировка мощности вентиляторов.
• Источник бесперебойного питания UPS.

Техническая спецификация серии TRA II

Для минимизации деформации конвейерной системы при температурных колебаниях используется высококачественная корейская сталь и специально разработанный профиль направляющих. Это предотвращает падение или застревание печатных плат внутри печи. Снижение трения между цепью и направляющими положительно сказывается на износе цепи и снижает вибрации механических компонентов печи.

Нанесение на стальные пластины специализированного антикоррозийного покрытия обеспечивает защиту от воздействия высокоактивных флюсов, а также упрощает процесс очистки поверхностей в процессе технического обслуживания. Оптимизированные размеры и конфигурация отверстий в панелях обеспечивают равномерное распределение воздушных потоков в соответствующих зонах печи.

Применение высококачественных комплектующих гарантирует стабильную и непрерывную работу оборудования. Модульная структура систем обеспечивает возможность оперативной замены компонентов в случае их неисправности. Инверторные преобразователи Fuji Electric, программируемые логические контроллеры Omron и электродвигатели производства Sung Shin, обладающие высоким уровнем надежности, являются ключевыми элементами конструкции всех печей TSM.

Встроенные системы защиты от перегрева, разработанные для двигателей Sung Shin, предотвращают их выход из строя при обрыве фазы или механических повреждениях нагнетателя. Моторы данной серии обладают высокой мощностью, составляющей 300 или 450 Вт, что превосходит аналогичные показатели конкурентов. Это обеспечивает создание равномерного теплового потока и возможность регулировки скорости вращения в широком диапазоне.

Печь для оплавления TRA обеспечивает оптимизацию температурного режима и высокую стабильность процесса за счет минимизации энергопотребления. Изоляционные материалы космического уровня предотвращают теплопотери и поддерживают стабильную температуру в рабочей зоне. После достижения стабилизации температуры в зонах печь функционирует при мощности около 8-10 кВт, обеспечивая точное регулирование температуры при минимальном энергопотреблении.

Чистота внутри печи — один из важнейших факторов, влияющих на качество пайки и производительность в процессе оплавления припоя при длительной эксплуатации. В печи TRA II используется система двойного сбора флюса, которая эффективно очищает воздух. Она удаляет остатки флюса сначала на этапе предварительного нагрева и активации, а затем в зоне охлаждения. После очистки воздух подается обратно в зону, позволяя эффективнее контролировать температуру и обеспечивать гибкую настройку температурных профилей.
