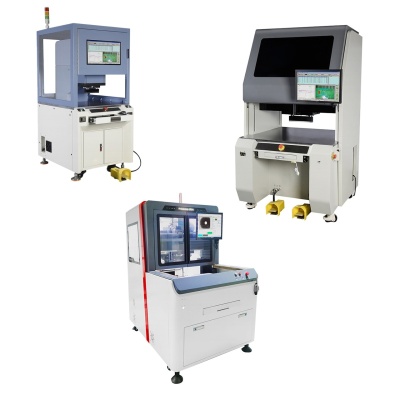

Установки автоматического монтажа LTE серии PM

Установки Press-Fit монтажа — это оборудование для механического соединения компонентов без использования пайки, которое применяется в производстве печатных плат, где разъёмы и другие компоненты фиксируются путём физического давления. Этот метод обеспечивает надёжное и долговечное соединение, которое выдерживает механические нагрузки и вибрации.

К основным преимуществам технологии относятся: высокая механическая прочность, исключение деформаций от тепла, отсутствие необходимости в пайке, уменьшение использования флюсов и других химических веществ, быстрота и простота процесса установки.

Основные технологические особенности:

Основной корпус установки имеет Н-образную конструкцию, которая по сравнению с С-образной обладает лучшей механической стабильностью и прочностью, и существенно улучшает технологические возможности машины.



Запрессовочная голова с двумя направляющими обеспечивает стабильное давление, улучшенную устойчивость, увеличенную площадь запрессовки и возможность работы на краях сверх широких плат. Функция лазерного определения местоположения, отображает расположение запрессовочной головы над платой для удобства позиционирования.






Процесс запрессовки управляется с ПК и контролируется на каждом этапе. Давление, скорость и положение отображаются в реальном времени и автоматически сохраняются для анализа.

Система обратной связи по давлению обеспечивает высокую точность и безопасность, исключая влияния деформации печатной платы и допусков на отверстия и штифты.



Процесс запрессовки разделен на пять уровней с настраиваемой скоростью на каждом. Скорости V3/V4/V5 могут быть установлены вручную или автоматически, с дополнительным разделением V3 на V3.1/V3.2/V3.3 для более точного контроля. Конечное давление рассчитывается автоматически, в соответствии с допусками, обеспечивая равномерное прилегание детали к печатной плате. Функция контроля процесса по углу позволяет запрессовывать очень твёрдые компоненты.

При обычном соединении изгиб кривой получается мягким, а в случае с твёрдым компонентом очень крутым. Таким образом, можно выбрать угол наклона кривой для того что бы вовремя остановить процесс и защитить компонент и печатную плату от повреждений.



Функция создания базы данных сохраняет параметры компонентов, пуансонов, печатных плат и шаблоны скорости процесса, а затем связывать эту информацию при создании программы.

Параметры	PM-400M	PM-400S	PM-400B	PM-500S	PM-500B
Максимальное усилие запрессовки	25 кН	60 кН	120 кН	30 кН	50 кН
Система управления	Управление с помощью ПК
Максимальный ход запрессовочной головы	100 мм
Максимальная высота поднятия запрессовочной головы	120 мм	150 мм
Скорость перемещения по оси Z	0,05-30 мм/с	0,01-30 мм/с
Устройство позиционирования	Серводвигатель	Серводвигатели+ШВП		Серводвигатели + ШВП + направляющие
Точность усилия запрессовки	±1% от макс. силы, ±5% от заданной силы
Точность позиционирования	±0,02 мм	±0,01 мм
Размер запрессовочной головы	150 х 50 мм	270 х 60 мм		220 х 160 мм
Размер рабочего стола	550х750 мм	1000х940 мм		750х520 мм	750х750 мм
Электропитание	220 В, 2,5 кВт		380 В, 4,5 кВт	220 В, 2,2 кВт	220 В, 4,2 кВт
Габаритные размеры	930х750х1600 мм	930х750х1600 мм	930х750х1600 мм	1100х1050х1900 мм	1100х1050х2200 мм
Масса	800 кг	1100 кг	1200 кг	1700 кг	2600 кг
