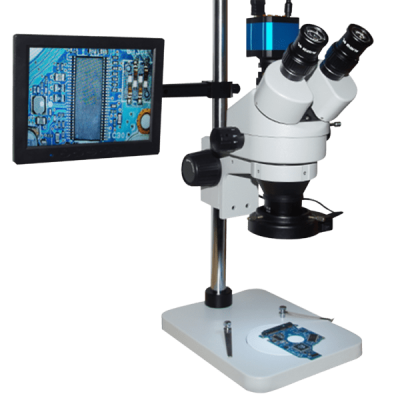

Стереоувеличитель с камерой TSZ-3590S
Скачать PDF
Универсальный стереомикроскоп TSZ-3590S DC с непрерывным зум увеличением и цифровой камерой высокого разрешения.
Выгодно отличается от аналогичных вариантов наличием «интеллектуальной» системы оптического неразрушающего контроля, состоящей из встроенной цифровой камеры с интегрированным ПО обработки данных со следующим функционалом:
- Обеспечивает формирование отчетности, ведение статистики для службы заказчика
- Позволяет фиксировать процесс работы, создавать иллюстрации к отчетам
- Формирование библиотеки изображений, для принятия технологических решений, обучения персонала и других задач.
Микроскоп модели TSZ-3590S DC является одной из наиболее привлекательных систем визуального контроля, поставляемых компанией «Лионтех», по соотношению технологических возможностей, доступности для приобретения и применимости для широкого круга задач. Это обосновано преимуществами универсального решения как для производственных участков, монтажа так и для службы качества, технологов, исследовательских лабораторий и ОТК.
Характеристики цифровой камеры, интегрированной в систему тринокулярного стереомикроскопа TSZ-3590S DC:
Как и другие микроскопы поставляемые нашей компанией, стереомикроскоп TSZ-3590S DC имеет универсальный модульный принцип построения, который дает возможность выбора оптимального варианта для большинство основных узлов, среди которых:
- Объективы адаптируются под нужное рабочее расстояние (WD) и увеличения
- Насадки к объективам (линза Барлоу), дополнительно позволяют оператору управлять полем обзора (WF), глубиной резкости (DOF)
- Штативы и стойки для контроля подвижности либо стабильности конструкции стереомикроскопа
- Галогенные и LED осветили с опциями и регулировкой (поляризация, контраст, яркость и т.д.)
Таким образом, можно получить такую итоговую комплектацию стереоскопической системы, которая наилучшим образом соответствует задачам предприятия-владельца.
Для более ясного понимания о наиболее востребованных конфигурациях микроскопов для рабочего места монтажника, так и для визуального контроля ОТК или лаборатории, можно обратить внимание на основные составные элементы конструкции итогового стереомикроскопа:
Штативы для установки и перемещения на рабочем месте
А. Эргономичный «Г-образный» штатив (Тип Swing Arm)
Обеспечивает очень хороший уровень удобства в работе на большинстве участков, где он может быть применен.
Б. Универсальный штатив «гибкая рука» пантографической конструкции (Тип Flex Arm)
Востребован при необходимости проверки объектов заведомо разнообразной номенклатуры, крупных плат, а также на участках пайки, монтажа, и корпусирования миниатюрных изделий.
Универсальные осветители
А. Кольцевой осветитель LED 144 светодиода, с блоком управления яркостью и выбором из 4 сегментов
Б. Универсальный осветитель отраженного света типа «Goose Neck», с 2 источниками на гибкой подводке «Гусиная шея»
Спецификация поставки стереомикроскопа TSZ-3590S DC:
- Тринокулярная оптическая голова TSZ-3590S DC, увеличение 7-45х – 1 шт
- Широкопольные окуляры 10x – 2 шт
- Штатив эргономичный Тип Swing Arm («Г-образный»), с горизонтальным выносом оптической головы – 1 шт
- Насадка 05-BL AKW Дополнительная линза Барлоу 0,5х для расширения диапазона увеличений от 3,5х
- Насадка 20-BL AKW Дополнительная линза Барлоу 2,0х для расширения диапазона увеличений до 90х
- Светодиодный кольцевой осветитель LED 144 светодиода, 4 сегмента освещения по выбору
- Блок управления осветителем, с регулировкой яркости и управлением по 4 сегментам
- Цифровая камера L102 для высокоскоростного вывода изображения на внешний монитор. Характеристики цифровой камеры: размер пикселя 1/2,8 CMOS-матрица, размер пикселя 1/2,8 запись видео 1080p, 60 fps, авто экспозиция с регулировкой яркости и баланса белого, интерфейсы USB2.0 и HDMI для подключения манипулятора мышь и монитора*, слот TF для записи изображения на карточку памяти microSD без внешнего компьютера * (монитор не входит в комплект поставки)
- С-mount адаптер для подключения цифровой камеры
Основные характеристики стереомикроскопа TSZ-3590S DC:
- Увеличение 7x-45x (со стандартным 1x объективом)
- Общий диапазон увеличений системы от 3,5х до 90х (при использовании дополнительных линз)
- Плавное масштабирование по всему диапазону зуммирования
- Зум трансфокатор 6,4:1 с непрерывной передачей изображения без скачков между ступенями
- Доступный ассортимент опциональных насадок на объектив (линза Барлоу), для адаптации увеличения и рабочего расстояния микроскопа под задачу владельца
- Подключение питания для управления камерой и блоком управления осветителем 220 В, 50 Гц
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
