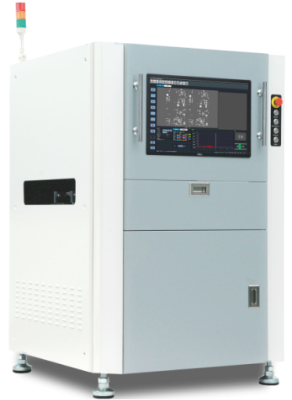

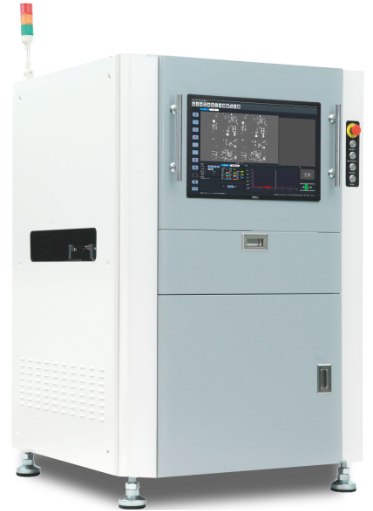

Конвейерная система автоматической 3D инспекции нанесения паяльной пасты LTE CS-11L-3D
Ключевые особенности LTE CS-11L-3D
Технология измерения: Технология PMP (фазового сдвига) на основе белой муаровой полосы с разрешением по высоте 0.37 мкм.

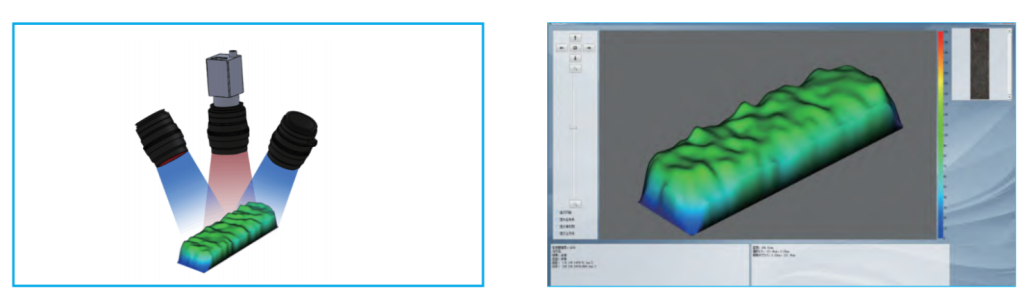

3D-система: Двойная система 3D-проекции для устранения теней и отражений.
Камера: Высокоскоростная цифровая камера 12 Мп (доступны опции на 5 Мп и 20 Мп).
Простота настройки: Быстрое программирование (в среднем 5-10 минут), включая обучение по голой плате.
Скорость и производительность: Высокая скорость контроля, менее 0,5 сек на кадр.
Точность: Высокая точность и повторяемость (CPK ≥ 1.67, GRR < 1% @ 3σ).
Анализ платы: Автоматическое определение деформации платы и ее компенсация.
Визуализация: Отображение 2D/3D изображений в истинном цвете.

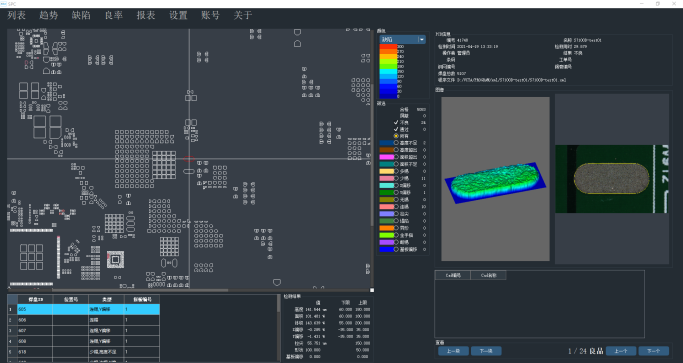

Программное обеспечение:

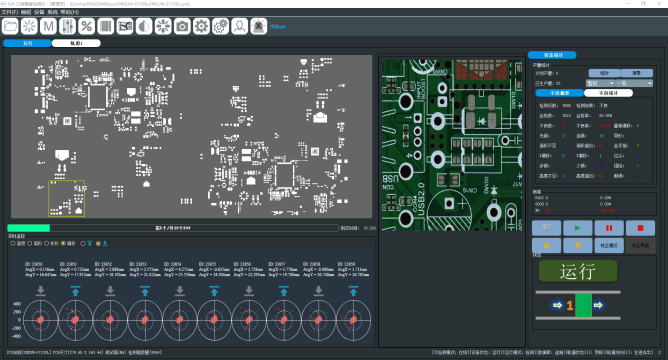

Импорт файлов Gerber 274D/X, CAD.
Офлайн-программирование.

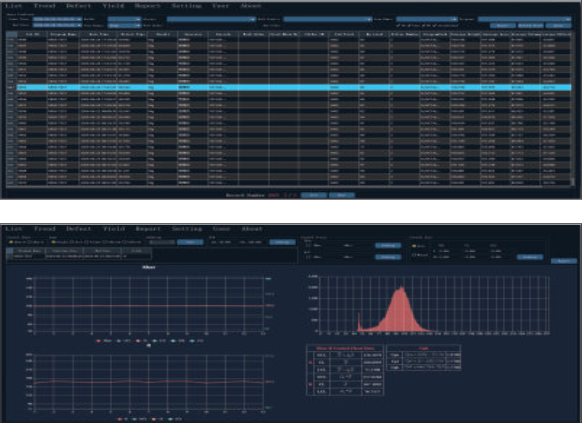

Мощное ПО для статистического контроля процесса (SPC).
Идентификация: Автоматическое считывание линейных и 2D штрих-кодов.
Интеграция: Функция обратной связи (Closed Loop) с многими моделями принтеров трафаретной печати.

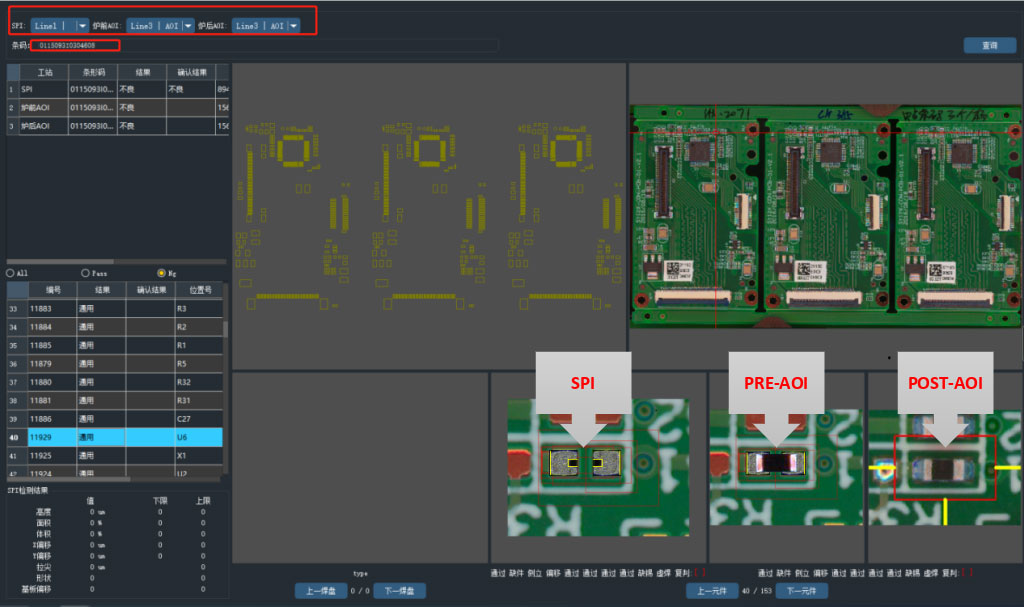

Комплексное решение: Возможность построения линии LTE 3D SPI + 2D AOI (до печи) + 3D AOI (после печи) для поддержки сквозной трехточечной трассируемости процесса.
Связь с верхним уровнем: Поддержка подключения к MES (Manufacturing Execution System).
|
|
CS-11L-3D (12 Мп) |
|
Тип камеры |
Высокоскоростная цифровая |
|
Разрешение камеры |
12 Мп |
|
Объектив |
12 мкм |
|
Размер кадра |
48 × 36 мм |
|
Подсветка |
Кольцевая светодиодная RGBW |
|
Проекторы |
2 муар-проектора |
|
Диапазон размера площадок |
0.1 × 0.1 мм — 10 × 10 мм |
|
Диапазон измерения высоты |
1 — 1000 мкм |
|
Разрешение измерения |
0.37 мкм |
|
Точность измерения |
± 1 мкм |
|
Время цикла |
< 0.5 с/кадр |
|
Типы дефектов |
Смещение, избыток, недостаток, отсутствие пасты |
|
Размеры ПП (мин. — макс.) |
50 × 50 мм — 510 × 460 (650 х 550) мм |
|
Толщина ПП (мин. — макс.) |
0.5 — 5 мм |
|
Допустимое искривление ПП |
до 2 мм на длину |
|
Привод осей |
Сервоприводы |
|
Точность позиционирования |
< 10 мкм |
|
Скорость перемещения |
до 700 мм/с |
|
Конвейер |
С автоматической регулировкой ширины |
|
Высота конвейера |
900 ± 20 мм |
|
Платформа |
ПК с ОС Windows 10 x64 |
|
Импорт данных |
CAD-файлы, Gerber 274D/X |
|
Идентификация |
Чтение линейных и 2D штрихкодов |
|
ПО для работы |
Удалённое программирование, отладка, разбраковка |
|
ПО для анализа |
Статистический контроль процесса (SPC) |
|
Интерфейсы |
SMEMA, RS232, RJ45 (Ethernet) |
|
Электропитание |
220 В, 1 фаза, 50 Гц, 1.2 кВт |
|
Сжатый воздух |
0.5 МПа (5 бар), 4 л/мин |
|
Габаритные размеры (Ш×Г×В) |
1148 × 1260 × 1660 мм, 750 кг |
