MV-6 OMNI (2D/3D) Система автоматической 2D/3D инспекции печатных плат

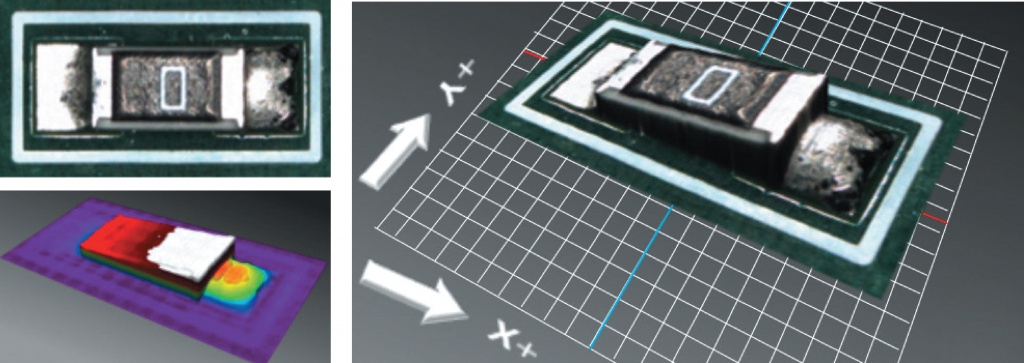

Система проверки MIRTEC OMNI-VISION® 3D обеспечивает 3D проверку SMD-компонентов на собранных платах с помощью четырёх цифровых проекторов.

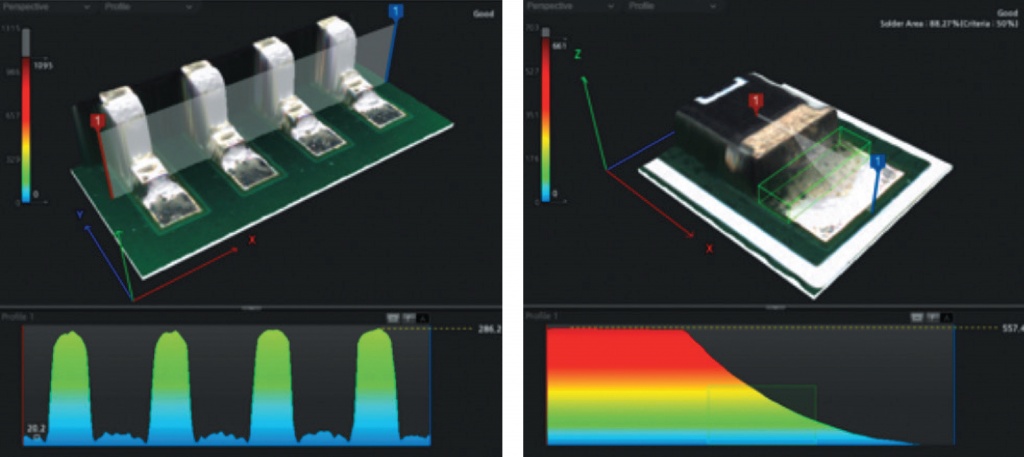

3D-измерение позволяет вычислить следующие параметры; высота галтели, наклон корпуса, подъём вывода и т.д.
Запатентованная цифровая система ISIS даёт точные данные измерений, используемые для определения дефектов поднятия компонентов и проводников.

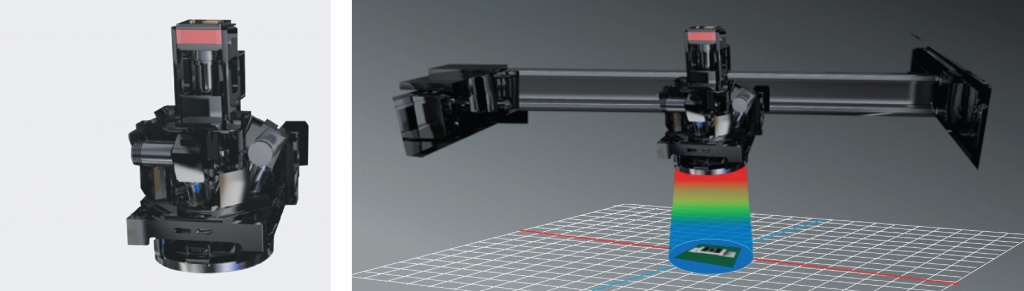

Система ISIS – это видеосистема, c центральной камерой 15 мегапикселей, которая разработана и производится компанией MIRTEC для использования в своей линии оборудования.
Высокая скорость передачи изображения (120 кадров в секунду) позволяет увеличить общую скорость проверки.
Видеосистема ISIS может масштабировать или изменять изображение согласно особым требованиям к проверке практически любой сложности без потери скорости или производительности. 8-уровневая RGB- система освещения позволяет превосходно распознать камере различные переходы цвета на печатной плате, контактной площадке и паяном соединении.
Телецентрическая линза позволяет получить превосходное изображение без искажений, что дает минимальное количество ложных дефектов при инспектировании. Телецентрическая линза устраняет ошибку, вызванную удаленным расстоянием камеры от компонента.
Спецификация моделей MV-6 OMNI:
|
Параметры |
MV-6em OMNI |
MV-6e OMNI | ||
|
Максимальный размер печатной платы |
Линза 25 Мп (7,7 мкм) |
— |
50 х 50 ~ 480 x 460 мм | |
|
Линза 15 Мп (10 мкм) |
50 х 50 ~ 310 x 280 мм |
50 х 50 ~ 480 x 460 мм | ||
|
Линза 15 Мп (15 мкм) |
50 х 50 ~ 290 x 280 мм |
50 х 50 ~ 460 x 460 мм | ||
|
Тип передачи видео сигнала |
15 Мп |
CoaXPress @ 120 fps | ||
|
Разрешение |
3 904 x 3 904 пикселей | |||
|
Тип передачи видео сигнала |
25 Мп |
CoaXPress @ 72 fps | ||
|
Разрешение |
5 120 x 5 120 пикселей | |||
|
Поле обзора (FOV) |
15 Мп |
Линза 1 (15 мкм) |
58,56 x 58,56 мм | |
|
Линза 2 (10 мкм) |
39,04 x 39,04 мм | |||
|
Поле обзора (FOV) |
25 Мп |
7,7 мкм |
39,42 x 39,42 мм | |
|
Скорость проверки |
15 Мп |
Линза 1 (15 мкм) |
10 716 мм2/сек (0,32 сек/кадр) — 2D инспекция 4 260 мм2/сек (0,80 сек/кадр) — 3D/2D инспекция | |
|
Линза 2 (10 мкм) |
5 080 мм2/сек (0,30 сек/кадр) — 2D инспекция 1 890 мм2/сек (0,80 сек/кадр) — 3D/2D инспекция | |||
|
Скорость проверки |
25 Мп |
7,7 мкм |
4 593 мм2/сек (0,33 сек/кадр) — 2D инспекция 1 460 мм2/сек (1,05 сек/кадр) — 3D/2D инспекция | |
|
Технология 3D инспекции |
4 Цифровых проектора Moiré Technology | |||
|
Технология 2D инспекции |
Цифровая система ISIS® (Infinitely Scalable Imaging Sensor) | |||
|
Погрешность измерений |
± 3 мкм | |||
|
Максимальная высота компонента |
15 Мп |
Линза 1 (15 мкм) |
5 мм | |
|
Линза 2 (10 мкм) |
4 мм | |||
|
Максимальная высота компонента |
25 Мп |
7,7 мкм |
4 мм | |
|
2D инспекция Типы выявляемых дефектов |
Отсутствие компонента, неправильно установленный компонент, пропущенный компонент, неточное совмещение, сдвинутый компонент, полярность, эффект «могильного камня», перевернутый компонент, установка другого компонента (оптическое распознавание) | |||
|
3D инспекция Типы выявляемых дефектов |
Поднятый вывод, поднятый компонент, излишнее количество припоя, недостаточное количество припоя | |||
|
Тип линзы |
Телецентрическая | |||
|
Система подсветки |
8-ми уровневая RGB-подсветка | |||
|
Система боковых камер Side Viewer® (опция) |
10 Megapixel Digital Color Cameras (4 шт.) | |||
|
Лазер Intelli-Scan® (опция) |
Разрешение |
12 мкм / Point | ||
|
Погрешность измерения |
± 50 мкм | |||
|
Максимальная высота |
35 мм | |||
|
Область зажима печатной платы по краям |
3 мм | |||
|
Толщина печатной платы |
0,5–3 мм | |||
|
Максимальная масса печатной платы |
4 кг | |||
|
Система чтение штрих-кода Barcode System (опция) |
1D или 2D | |||
|
Система маркировки дефектов NG-Marker (опция) |
Маркер с механическим приводом | |||
|
ПО для сбора, анализа статистики дефектов |
Statistical Process Control Software (опция) | |||
|
ПО для результатов просмотра инспекции |
Repair Software | |||
|
ПО для удаленного программирования (опция) |
Off-Line Teaching Tool Software | |||
|
Проверка самого маленького компонента |
15 Мп |
Линза 1 (15 мкм) |
0603 Чип (мм) / 0201 Чип (дюйм) / 0,4 Шаг (мм) | |
|
Линза 2 (10 мкм) |
03015 Чип (мм) / 0,3 Шаг (мм) | |||
|
Проверка самого маленького компонента |
25 Мп |
7,7 мкм |
0201 Чип (мм) / 0,3 Шаг (мм) | |
|
Тип привода |
Сервопривод | |||
|
Точность позиционирования |
± 10 мкм | |||
|
Потребление электроэнергии |
1 фаза; 200–240 В; 50/60 Гц; 1,1 кВт | |||
|
Конвейерная система |
Единый конвейер | |||
|
Давление воздуха |
0,5 МПа | |||
|
Габариты |
900 х 1290 х 1560 мм |
1080 х 1470 х 1560 мм | ||
|
Вес |
870 кг |
950 кг | ||
Характеристики
|
Система позиционирования: Точность
|
±5㎛ |
|
3D-инспекция. Типы выявляемых дефектов.
|
Поднятый вывод, Поднятый компонент , Излишнее количество припоя, Недостаточное количество припоя |
|
Масса, кг
|
950 |
|
Технология 3D-инспекции
|
Цифровая технология Moire (Система из 4-х проекторов для 3D-построения инспектируемого изображения) |
|
Система Barcode (чтение штрихкодов)
|
1D или 2D Barcode Reader (Опция) |
|
Технологические операции
|
Автоматический контроль |
|
_Потребление электроэнергии
|
AC220V. 50/60 HZ, 1,1 KBт |
|
_Потребление воздуха
|
5 Кг /см² (0.5 MPa) |
|
Тип линзы
|
Телецентрическая линза |
|
Система позиционирования: X/Y Axis
|
3-Axis (X-Axis, Y1-Axis, Y2-Asix) Servo Motor |
|
Поле обзора (FOV). Вар. 1. Разрешение линзы: 10 μm
|
39,04 х 39,04мм |
|
Область инспекции ПП, мм
|
Линза 15㎛: 460 х 460мм, Линза 10㎛: 460 х 480мм |
|
2D-инспекция. Типы выявляемых дефектов.
|
Отсутствие компонента, Мост, Неправильно установленный компонент, Пропущенный компонент, Неточное совмещение, Сдвинутый компонент, Полярность, Эффект могильного камня, Перевёрнутый компонент, Установка другого компонента(оптическое распознавание). |
|
Технология 2D-инспекции
|
Запатентованная система ISIS® Vision System (Скорость передачи видеосигнала 120 кадров/с) |
|
Погрешность измерения
|
±3㎛ |
|
Программы удаленн. просмотра результатов инспекции
|
Repair Plus (входит в базовую комплектацию) |
|
Программы для удаленного программирования
|
Off-Line Teaching Tool (Опция) |
|
Разрешение центральной камеры
|
15Мпик(3904 х 3904 пикселей) |
|
Коробление платы
|
±3мм |
|
Клиренс Камера-Плата
|
45мм |
|
Поле обзора (FOV). Вар. 2. Разрешение линзы: 15 μm
|
58,56 х 58,56мм |
|
Система освещения
|
8-ми уровневая RGB система освещения |
|
Боковые камеры
|
Система из 4 боковых камер разрешением 10МПикселей(Опция) |
|
Габаритные размеры (Д х Ш х В), мм
|
1080 х 1470 х 1560 |
