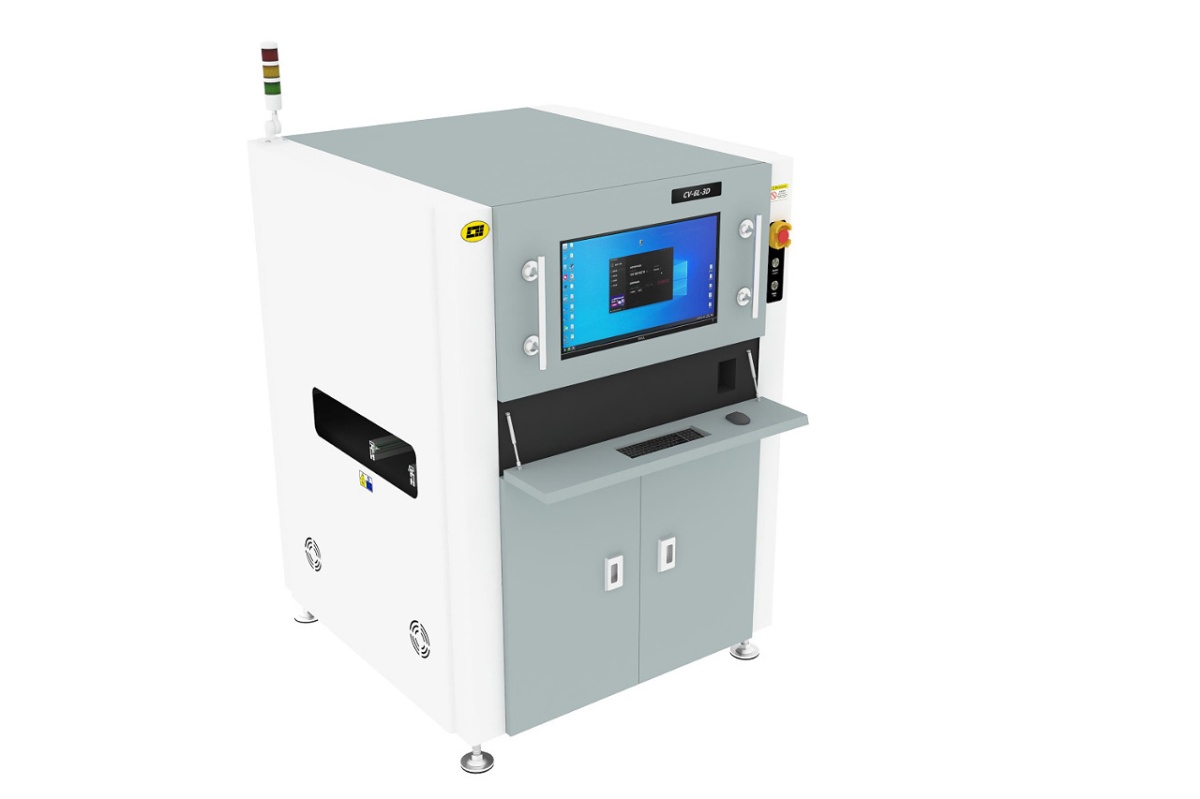

Система автоматической инспекции печатных плат CV-6L-3D
LTE CV-6L-3D — это конвейерная система автоматической оптической инспекции (AOI), оснащённая 12-мегапиксельной камерой высокого разрешения, четырьмя цифровыми 3D-проекторами и многоуровневой RGBW-подсветкой для высоконадёжного контроля качества сборки печатных плат.

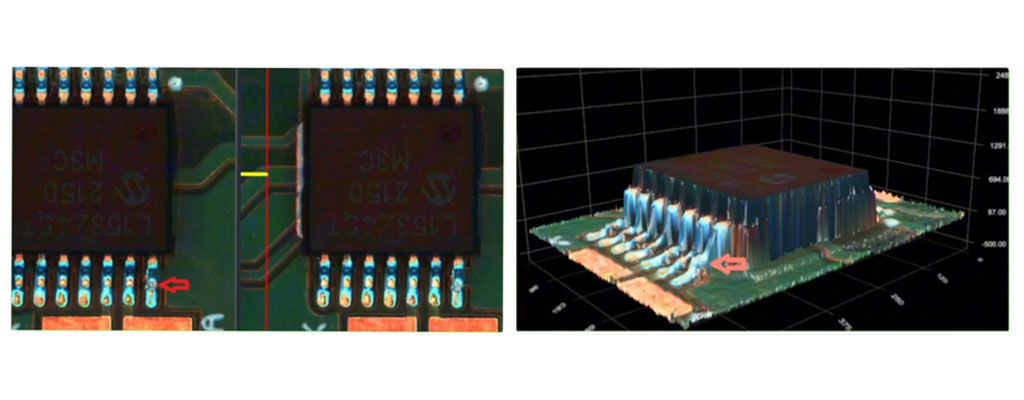

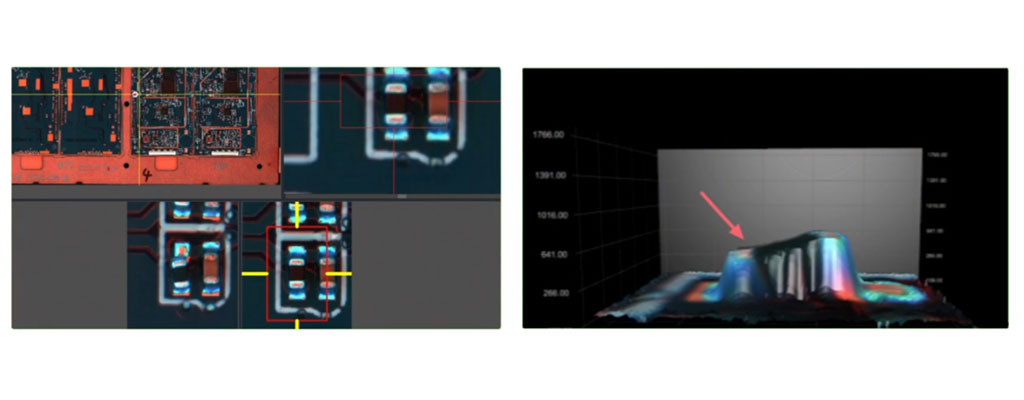

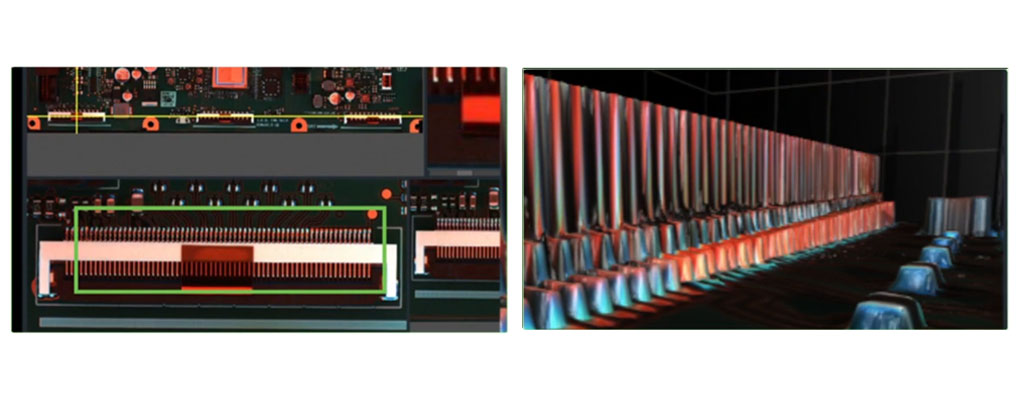

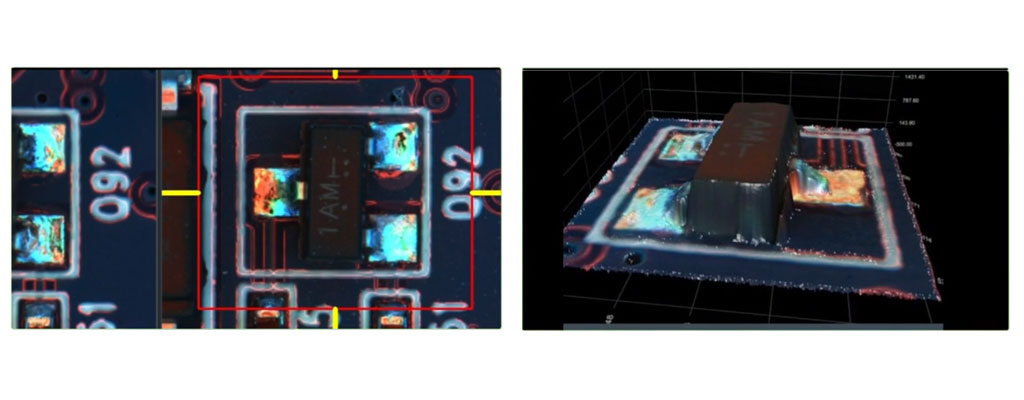

Уникальная технология 3D-реконструкции значительно повышает точность и возможности контроля, эффективно устраняя «слепые зоны», характерные для 2D-проверки. Даже такие сложные для 2D-инспекции элементы, как выводы микросхем, а также поднятие компонентов могут быть выявлены со 100% достоверностью.

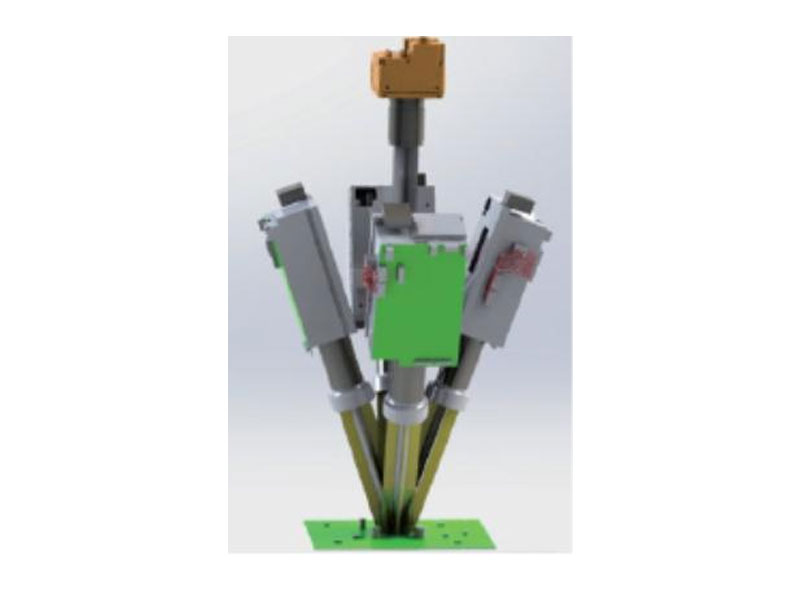

При тесном взаимодействии 12-мегапиксельной высокоскоростной камеры COAXPRESS с несколькими проекционными модулями разрешения 1080P, а также благодаря использованию многоуровневой RGBW-подсветки башенного типа, достигается 360-градусная цифровая проекция без «слепых» зон, обеспечивая эффективный захват изображений с реалистичной детализацией.

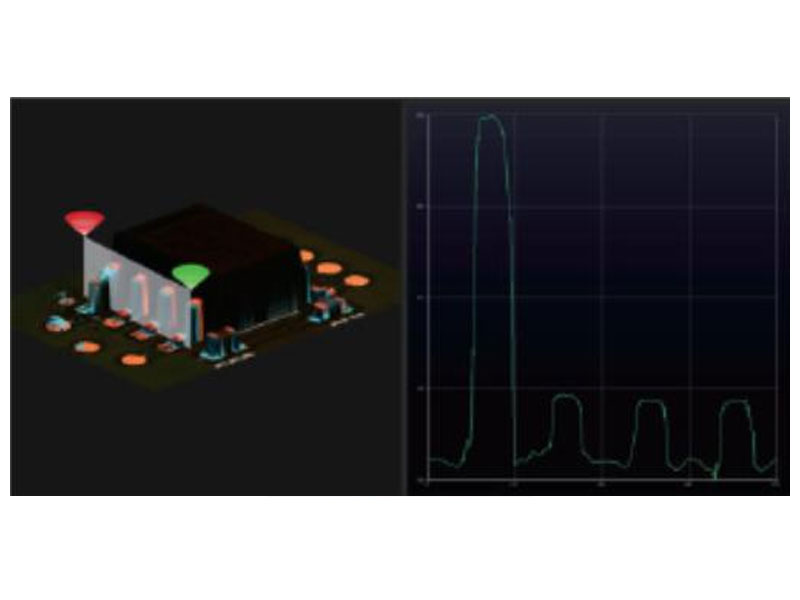

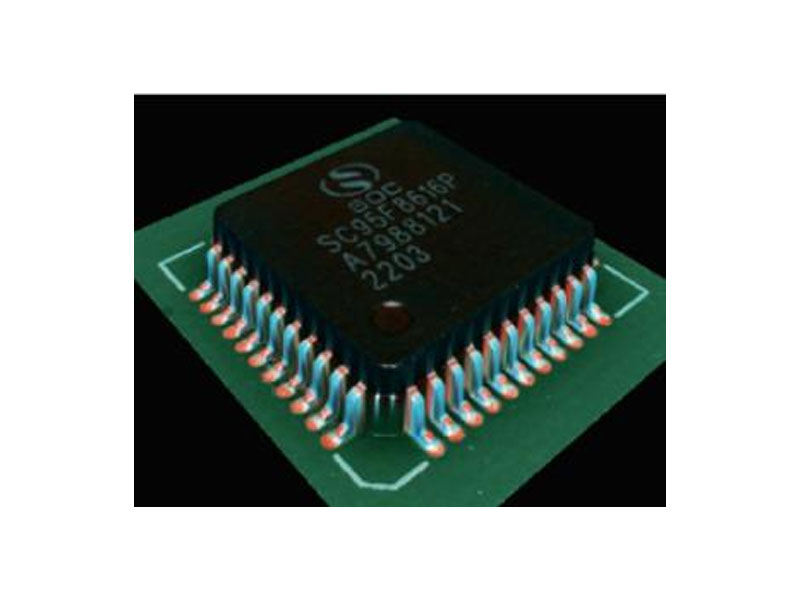

Путем многократного захвата изображений при дискретном фазовом сдвиге, расчета распределения фаз методом многократного усреднения, а также применения триангуляции и других методов достигается высокоточное построение контура и объема объекта, что позволяет отображать трехмерные стереоизображения в натуральных цветах.
- Автоматическое программирование с помощью ИИ
- Встроенная библиотека компонентов - быстрое программирование
- Множество различных алгоритмов инспекции с возможностью их комбинирования
- Высокая скорость и точность инспекции
- Распознавание штрих-кодов, присвоение серийных номеров
- Возможность удаленного программирования и отладки
- Статистический контроль за процессом и создание отчетов
- Возможность организации УРМ с просмотром выявленных дефектов
- Совместимость с MES и другим оборудованием
|
|
LTE CV-6L-3D 12 Мп |
LTE CV-6L-3D 25 Мп |
|
Габариты платы (стардарт) |
50 х 50 - 510 х 460 мм |
50 х 50 - 510 х 460 мм |
|
Поле обзора (FOV) |
- линза 12 мкм: 60х45 мм - линза 15 мкм: 48х36 мм |
- линза 10 мкм: 50х50 мм
|
|
Минимальный компонент |
чип 01005 / ИС шаг 0,3 мм |
чип 01005 / ИС шаг 0,3 мм и менее |
|
2D инспекция |
- линза 12 мкм: 3456 мм2/сек - линза 15 мкм: 5400 мм2/сек |
- линза 10 мкм: 5000 мм2/сек
|
|
Макс высота компонента |
- сверху: 50 мм - снизу: 50 мм |
- сверху: 50 мм - снизу: 50 мм |
|
Тип привода |
Сервопривод с ШВП высокой точности |
Сервопривод с ШВП высокой точности |
|
Точность позиционирования |
± 10 мкм |
± 10 мкм |
|
Тип линзы |
Телецентрическая высокоточная линза |
Телецентрическая высокоточная линза |
|
Система подсветки |
Цветная RGBW-подсветка |
Цветная RGBW-подсветка |
|
Потребление электроэнергии |
1 фаза; 200–240 В; 50/60 Гц; |
1 фаза; 200–240 В; 50/60 Гц; |
|
Стандартные габариты |
1200×1280×1656 мм, 700 кг |
1200×1280×1656 мм, 700 кг |
