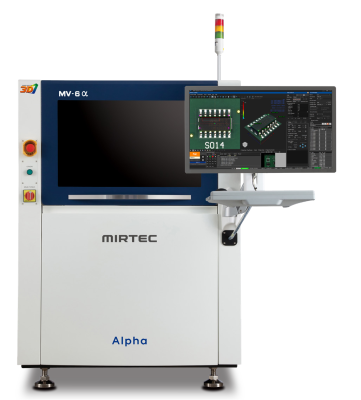

Система автоматической инспекции печатных плат MV-6 Alpha 12 Мп (2D/3D)
MV-6 Alpha это новая серия автоматической оптической инспекции компании Mirtec. Конвейерное решение для полнофункциональной 3D иснпекции печатных плат, оснащённое 12-мегапиксельной камерой высокого разрешения, цифровой 3D системой с 12 проекциями разной частоты и 8-фазной коаксиальной системой цветного освещения для инспекции чипов размером до 03015 мм.
В дополнение можно установить:
- 10 или 18-мегапиксельные боковые камеры для инспекции компонентов под углом
- Опцию движения камеры по Z оси для высоких компонентов
-
Вращающийся конвейер для проверки верхней и нижней сторон платы

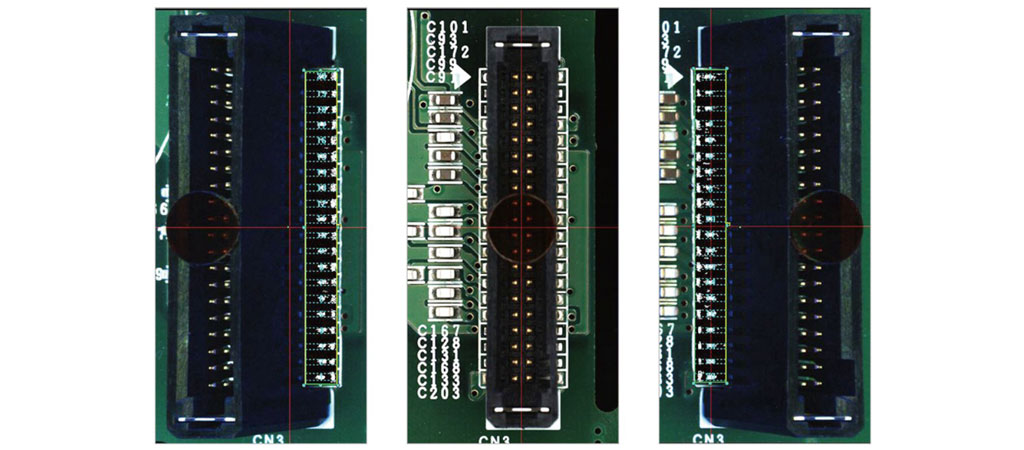

Технология инспекции MULTI VISION® от Mirtec использует центральную камеру высокого разрешения и наклонные камеры одновременно для осмотра нескольких поверхностей объекта. Эта технология позволяет легко обнаруживать дефекты, которые трудно заметить даже с помощью 3D-технологий, такие как дефекты выводов на компонентах с J-Lead, No-Lead или компонентов катушечного типа.
Как один из первых производителей автоматизированных систем оптического контроля, внедривших искусственный интеллект в свои алгоритмы контроля и обучения Mirtec предлагает уникальный пользовательский опыт благодаря многолетнему опыту в этой области. Программное обеспечение на основе Deep Learning (глубокого обучения) обеспечивает простоту и удобство использования, а также более точные и надежные результаты контроля, что в конечном итоге способствует повышению производительности, экономии затрат и стандартизации процессов.
AMT (Auto Matching Tool) от Mirtec — это автоматизированная система подбора деталей, использующая Deep Learning (глубокое обучение). В процессе создания модели AMT использует алгоритмы для автоматического поиска и сопоставления реальных компонентов из обширной библиотеки, просто сканируя проверяемый объект. Пользователи могут легко управлять машиной, практически не обладая навыками работы с оборудованием.
Обычно алгоритм, который вызывает наибольшее количество ложных срабатываний при автоматизированном оптическом контроле — это распознавание символов. Система оптического распознавания символов (OCR) с Deep Learning (глубоким обучением) от Mirtec обладает самым высоким в отрасли уровнем распознавания с почти полным отсутствием ложных срабатываний. Гибкость настроек позволяет быстро и легко регистрировать шрифты и символы. Кроме того, процесс обучения для OCR-инспекции автоматизирован с помощью искусственного интеллекта, что делает его простым в использовании.
|
|
MV-6 Alpha 12 Мп 10 мкм | MV-6 Alpha 12 Мп 15 мкм |
| Габариты платы (стардарт) | 50х50 - 510х510 мм , до 4 кг | |
| Габариты платы (переворот) | 140х50 - 510х510 мм , до 2 кг | |
| Поле обзора (FOV) | 40.9х30.7 мм | 61.4х46 мм |
| Минимальный компонент | 0603 Чип (мм) / 0201 Чип (дюйм) / 0,4 Шаг (мм) | 03015 Чип (мм) / 0,3 Шаг (мм) |
| 2D инспекция | 4493 мм2/сек (0,28 сек/кадр) | 9762 мм2/сек (0,29 сек/кадр) |
| 3D/2D инспекция | 1761мм2/сек (0,71 сек/кадр) | 3935 мм2/сек (0,72 сек/кадр) |
| Высота компонента | 20 мм (опция 40 мм) | 25 мм (опция 45 мм) |
| Конвейераная система |
Однопоточный: 1 секция или 3 секции Двухпоточный: 1 секция или 3 секции |
|
| Тип привода | Сервопривод с ШВП высокой точности | |
| Точность позиционирования | ± 10 мкм | |
| Тип линзы | Телецентрическая высокоточная линза | |
| Система подсветки | 8-ми уровневая RGB-подсветка | |
| Потребление электроэнергии | 1 фаза; 200–240 В; 50/60 Гц; 1,1 кВт | |
| Максимальная сила тока | 25 А | |
| Давление воздуха | 0,5 МПа | |
| Стандартные габариты | 1100 х 1470 х 1610 мм , 950 кг | |
| Габариты с макс. опциями | 1850 х 1470 х 1610 мм, 1100 кг | |
| ПО в комплекте с АОИ |
Built-in SPC - статистика и анализ дефектов Built-in Repair - просмотр результатов инспекции |
|
|
Дополнительное ПО для решение различных задач |
|
|
