Настольная система автоматической инспекции серии MV-3
• Главная камера 10 мегапикселей
• Телецентрический объектив
• Технология лазерного измерения Intelli-Beam
• Система боковых камер Side-Viewer 10
мегапикселей
Серия MV-3 компании Mirtec представляет собой настольные установки автоматической оптической инспекции (АОИ), оснащенные 10-мегапиксельными камерами, системой лазерного измерения, дополнительными боковыми камерами и восьмиуровневой разнонаправленной цветной подсветкой. Оптимальное решение проблемы автоматизации выявления дефектов и совершенствования технологических процессов для мелко- и среднесерийных производителей электроники.

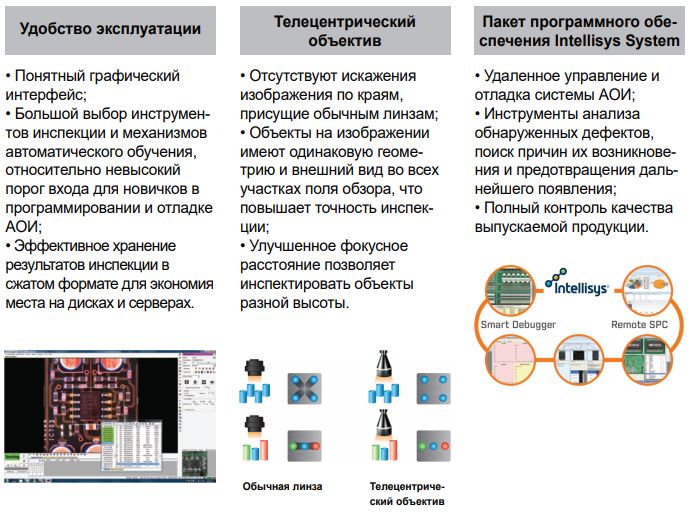

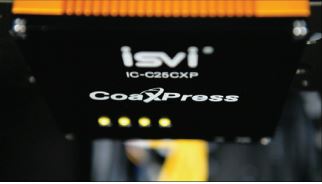

Высокоскоростные цифровые CMOS камеры разрешением 10 мегапикселей. Комбинация главной и 4 дополнительных боковых камер собственной разработки компании Mirtec для исключительного качества и удобства инспекции. | |

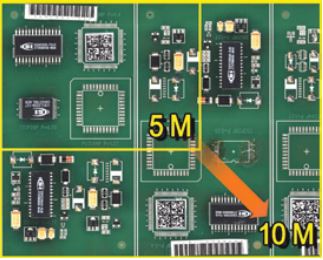

Главная камера 10 мегапикселей: • Увеличенное поле обзора дает 40% прирост производительности по сравнению с 5 Мп аналогами; • Возможность инспекции чипов 01005 (0402М) и микросхем с шагом выводов 0,3 мм | |
Боковые камеры Side Viewer: • Камеры расположены с четырех сторон и направлены под углом для бокового обзора объектов инспекции; • Возможность инспекции пайки J-выводов, PLCC и QFN; • Удобство верификации и ремонта обнаруженных дефектов для оператора. | |

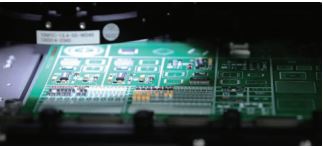

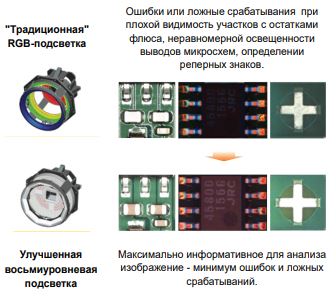

Восьмиуровневая разнонаправленная цветная подсветка. Благодаря гибкой настройке комбинации 8 источников света изображение практически любого объекта становится максимально информативным для обнаружения дефектов. Анализ отраженного света разных цветов, направленных под определенными углами, определяет подъем чипов и выводов микросхем и точно распознает дефекты паяных соединений. | |

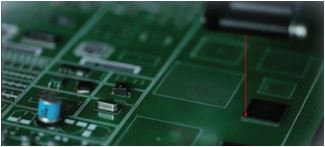

Лазер Intelli-Beam для точного измерения высоты. Выводы микросхем и разъемов, а также компланарность корпусов типа CSP и BGA измеряются прецизионным лазером для определения подъемов. | |
Параметры |
MV-3L |
MV-3U | ||
Максимальный размер печатной платы |
50 x 50 ~ 450 x 400 мм (с NG маркером: 50 x 50 ~ 410 x 400 мм) |
50 x 50 ~ 660 x 510 мм | ||
Тип передачи видеосигнала |
5 Мп |
Camera Link @ 30 fps | ||
Разрешение |
2 624 x 1 920 пикселей | |||
Тип передачи видеосигнала |
10 Мп |
Camera Link @ 15 fps | ||
Разрешение |
3 664 x 2 736 пикселей | |||
Поле обзора (FOV) |
5 Мп |
Линза 1 (13,4 мкм) |
35,16 x 25,73 мм | |
Линза 2 (9,8 мкм) |
25,72 x 18,82 мм | |||
Поле обзора (FOV) |
10 Мп |
Линза 1 (13,4 мкм) |
49,09 x 36,66 мм | |
Линза 2 (9,8 мкм) |
35,90 x 26,81 мм | |||
Скорость проверки |
5 Мп |
Линза 1 (13,4 мкм) |
2 918 мм2/сек (0,31 сек/кадр) | |
Линза 2 (9,8 мкм) |
1 669 мм2/сек (0,29 сек/кадр) | |||
10 Мп |
Линза 1 (13,4 мкм) |
5 293 мм2/сек (0,34 сек/кадр) | ||
Линза 2 (9,8 мкм) |
3 007 мм2/сек (0,32 сек/кадр) | |||
Тип линзы |
Телецентрическая | |||
Система подсветки |
8-ми уровневая RGB-подсветка | |||
Система боковых камер Side Viewer® (опция) |
Опция 1 |
10 Megapixel Digital Color Cameras (4 шт.) | ||
Опция 2 |
5 Megapixel Digital Color Cameras (4 шт.) | |||
Лазер Intelli-Beam® (опция) |
Разрешение |
8 мкм / Point | ||
Погрешность измерения |
± 20 мкм | |||
Максимальная высота |
10 мм | |||
Клиренс верхней камеры |
8 Phase Coaxial Color Light |
45 мм | ||
3 Phase White Light |
25 мм (45 мм–опция) | |||
Область зажима печатной платы по краям |
3 мм | |||
Толщина печатной платы |
0,5–3 мм | |||
Максимальная масса печатной платы |
3 кг | |||
Система чтение штрих-кода Barcode System (опция) |
1D или 2D | |||
Система маркировки дефектов NG-Marker (опция) |
Маркер с механическим приводом | |||
ПО для сбора, анализа статистики дефектов |
Statistical Process Control Software (опция) | |||
ПО для результатов просмотра инспекции |
Repair Software | |||
ПО для удаленного программирования (опция) |
Off-Line Teaching Tool Software | |||
Проверка самого маленького компонента |
5 Мп |
Линза 1 (13,4 мкм) |
0603 Чип (мм) / 0201 Чип (дюйм) / 0,4 Шаг (мм) | |
Линза 2 (9,8 мкм) |
0402 Чип (мм) / 01005 Чип (дюйм) / 0,3 Шаг (мм) | |||
10 Мп |
Линза 1 (13,4 мкм) |
0603 Чип (мм) / 0201 Чип (дюйм) / 0,4 Шаг (мм) | ||
Линза 2 (9,8 мкм) |
0402 Чип (мм) / 01005 Чип (дюйм) / 0,3 Шаг (мм) | |||
Потребление электроэнергии |
1 фаза; 220 В; 50/60 Гц; 1,1 кВт | |||
Габариты |
975 х 1200 х 655 мм |
1185 х 1455 х 690 мм | ||
Габариты со столом |
1005 х 1200 х 1415 мм |
1215 х 1455 х 1450 мм | ||
Вес |
160 кг |
300 кг |
Параметры поставляемого оборудования могут быть отличны от указанных на сайте, точные характеристики указываются в спецификации при формировании коммерческого предложения.
