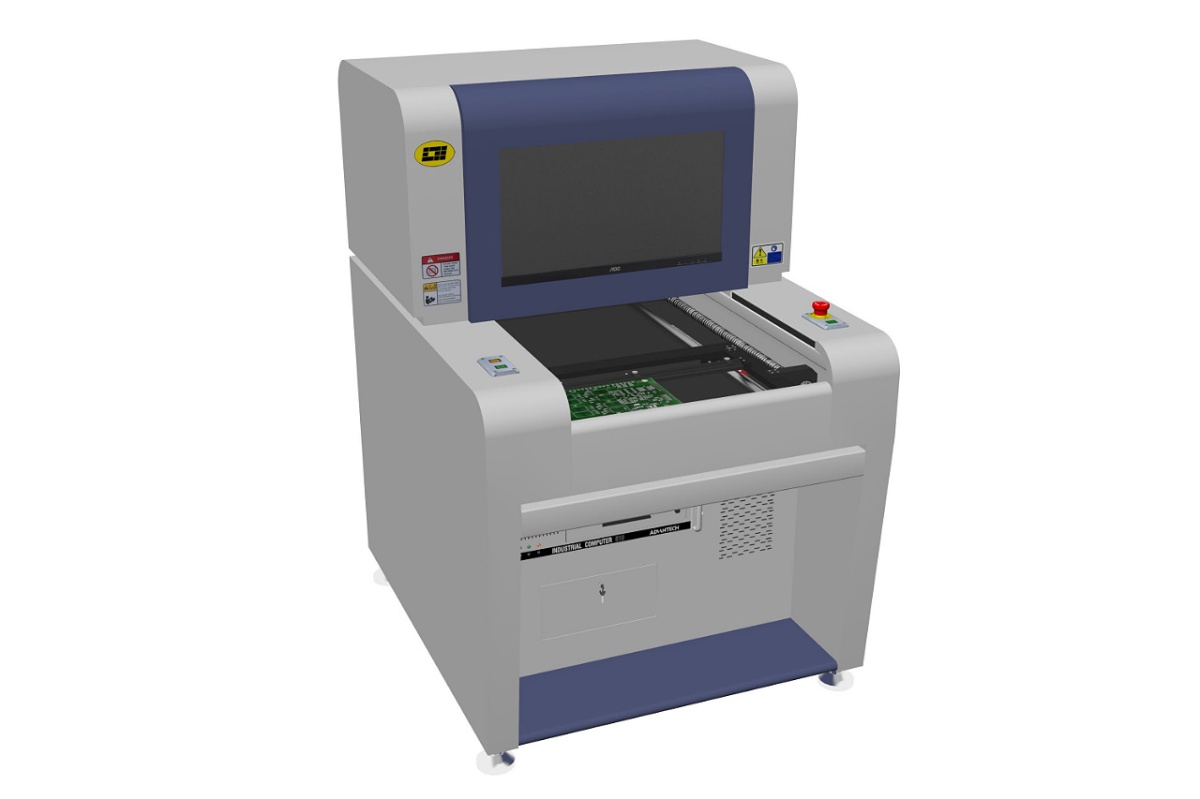

Система автоматической инспекции печатных плат CV-3L
Система поставляется с русифицированным программным обеспечением и встроенными шаблонами для проверки SMT- и PTH-компонентов.

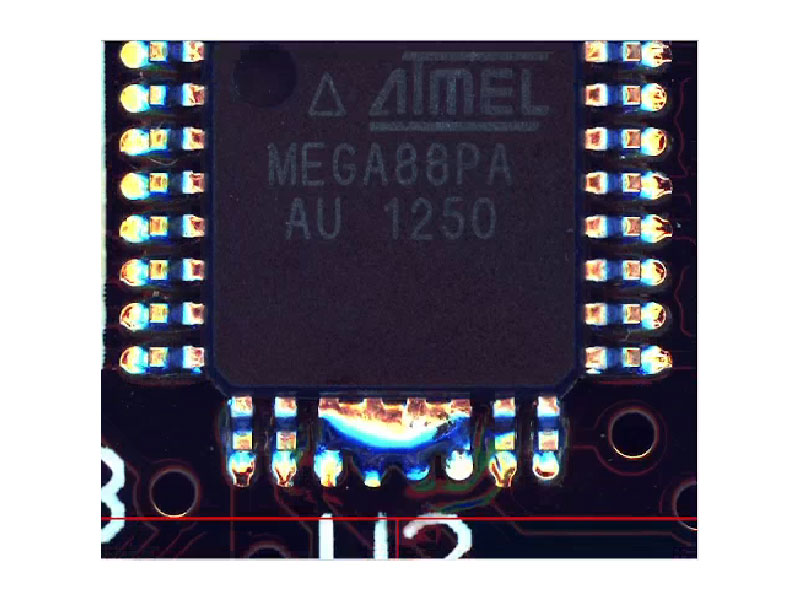

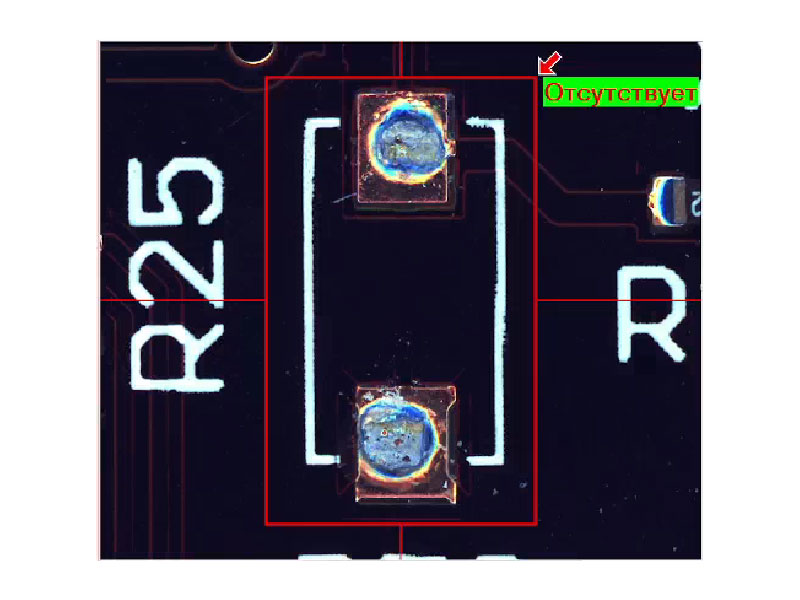

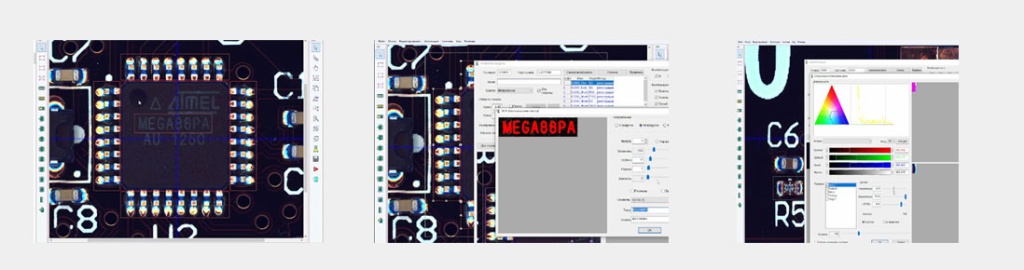

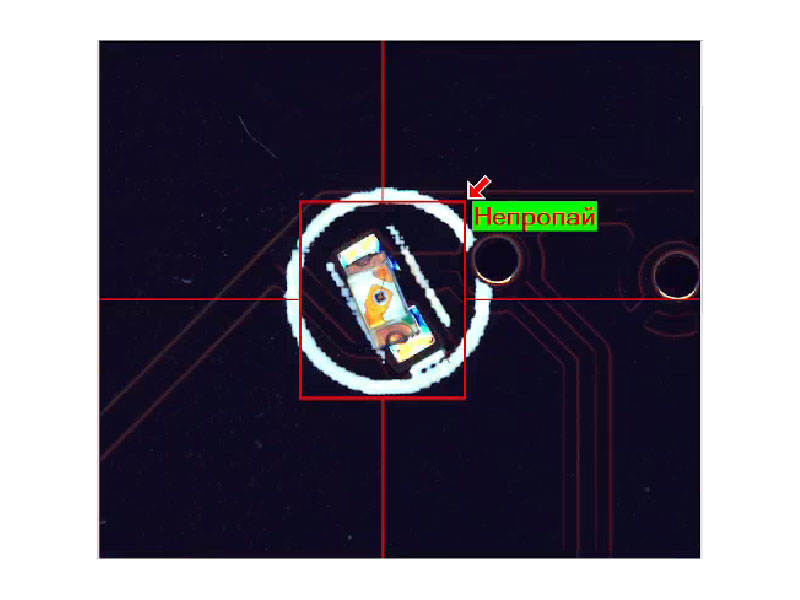

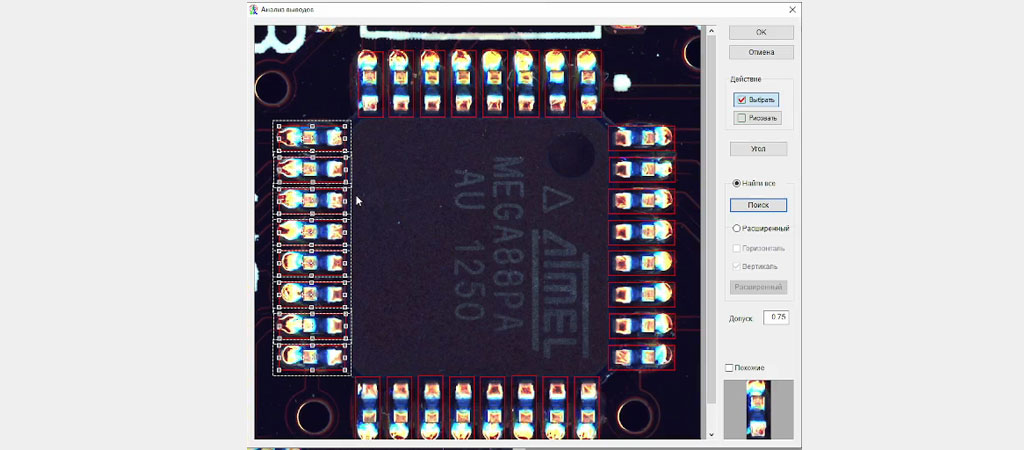

В процессе автоматического контроля программное обеспечение анализирует цвет, яркость, форму и другие характеристики элементов платы, сравнивая их с заданными эталонами. При обнаружении несоответствий система автоматически маркирует дефекты на изображении и формирует отчёт.
Основные преимущества:
- Программное обеспечение полностью на русском языке
- Готовые шаблоны компонентов
- быстрое программирование, обычно создание программы занимает до двух часов
- Множество различных алгоритмов инспекции с возможностью их комбинирования
- Автоматическое переключение программ для верхней и нижней сторон, что делает процесс более быстрым и удобным
- Высокая скорость и точность инспекции, менее 170мс на кадр.
- Распознавание штрих-кодов, меток, присвоение серийных номеров для легкого поиска дефектов в базе данных
- Статистический контроль за процессом и создание отчетов, что позволяет анализировать и влиять на техпроцесс
- Возможность организации Удаленного Рабочего Места для просмотра выявленных дефектов и их последующего ремонта
- Совместимость с MES и другим оборудованием
- Работа по принципу «эталон-образец» с выявлением отклонений
Система достаточно гибкая, что позволяет добавлять опции:
-
ось Z, благодаря которой оптическая голова может менять высоту для инспекции высоких компонентов;
-
опция автопрограммирования с помощью ИИ;
-
более производительная камера или увеличенное рабочее поле.
|
|
LTE CV-3L 5 Мп |
|
Габариты платы (стардарт) |
25х25 - 480х430 мм |
|
Поле обзора (FOV) |
- линза 20 мкм: 40х40 мм - линза 15 мкм: 35х30 мм |
|
Минимальный компонент |
- линза 20 мкм: чип 0201 / ИС шаг 0,4 мм - линза 15 мкм: чип 01005 / ИС шаг 0,3 мм |
|
2D инспекция |
- линза 20 мкм: 5333 мм2/сек - линза 15 мкм: 3005 мм2/сек |
|
Макс высота компонента |
- сверху: 28 мм - снизу: 75 мм |
|
Тип привода |
Сервопривод с ШВП высокой точности |
|
Точность позиционирования |
± 10 мкм |
|
Тип линзы |
Телецентрическая высокоточная линза |
|
Система подсветки |
Цветная RGB-подсветка |
|
Потребление электроэнергии |
1 фаза; 200–240 В; 50/60 Гц; 800 Вт |
|
Стандартные габариты |
870×1040×1300 мм, 310 кг |
