Система инспекции печатных плат Quins Professional TT

Система инспекции печатных плат Quins Professional TT

Системы оптической инспекции Quins представляют собой комбинацию сканирующего устройства высокого разрешения и ПК с набором многофункционального программного обеспечения.

Возможности и применение системы:
1. Визуальная инспекция небольших партий электронных сборок или печатных плат. Основана на запатентованном методе оптического контроля, при котором оператор просматривает поочередно сменяющие друг друга изображения эталона и текущего проверяемого устройства. Благодаря идеальному центрированию обоих изображений, визуальное восприятие оператора фокусируется на мигающих (то есть, отличающихся от эталона) деталях изображения и быстро определяет дефекты. Во время инспекции можно применять увеличение изображения, регулировку контрастности, яркости, насыщенности и четкости. Такой простой, но эффективный метод не требует обучения и специальных навыков и знаний оператора. Обнаруженные дефекты помечаются для последующего ремонта, составления отчётов, сбора и анализа статистики и т.п. Все изображения и результаты испытаний автоматически записываются, хранятся и архивируются в базе данных SQL Quins.








Инспекция поверхностного (SMD) монтажа






Инспекция выводного (THT) монтажа







Инспекция топологии печатных плат






Инспекция корпусов устройств

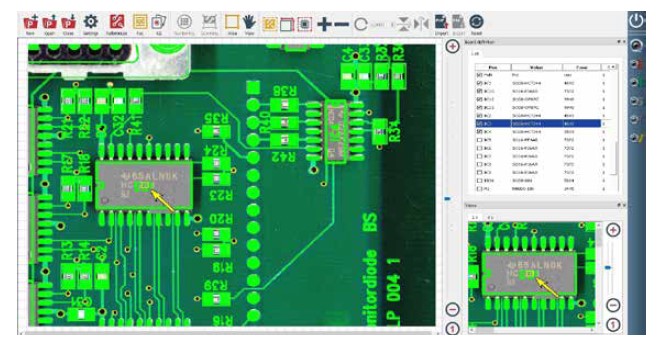

2. Инспекция и определение первой (эталонной) платы. В этом режиме в систему импортируются CAD-данные в виде списка компонентов с их координатами и позиционными обозначениями. При нажатии на компонент в списке, изображение на экране переходит к соответствующей позиции. Это позволяет быстро определить соответствие собранной платы с документацией и качество её сборки а в случае несоответствия внести коррективы в технологический процесс. Плату, успешно прошедшую инспекцию на эталон, далее можно использовать для обучения системы АОИ на крупносерийных производствах.


3. База данных Quins SQL и сопутствующее программное обеспечение собирают информацию и генерируют отчеты и иную документацию о работе участка контроля, хранят историю каждой проинспектированной платы. Оперативная передача данных о дефектах по сети на участок ремонта или в производство упрощает устранение и предотвращение этих дефектов в дальнейшем. Инструменты статистического анализа помогают оптимизировать производство.

Участок ремонта: дефект на плате отображен для устранения
Статистический анализ: гистограмма наиболее повторяющихся дефектов и отчет контроля за выбранный период


Системы Quins поставляются в настольном и мобильном исполнении

Quins в настольном исполненииQuins в мобильном исполнении

Техническая спецификация:

Параметры

Quins Professional

Максимальный размер ПП

490 x 390 мм

Максимальная высота компонента

50 мм

Максимальный размер изображения

432 х 310 мм

Максимальное разрешение

1.200 точек на дюйм

Камера

линейный ПЗС сканер (7,020 пикселей / линия)

Эффективный пиксель

286,4 мегапикселя (= 0,021... мм / точка)

Скорость сканирования

3,8 мс/линия

Подсветка

Двухрядная светодиодная подсветка с 308

светодиодами

Интенсивность света

1.600 кандел на расстоянии 50 мм

Интерфейс

USB 2.0

Электропитание

220 В 1ф 80 Вт

Габаритные размеры

(Д х Ш х В) и вес:

Настольная версия:

693 x 504 x 323, 30 кг

Мобильная версия:

830 x 510 x 1950 мм, 55 кг
