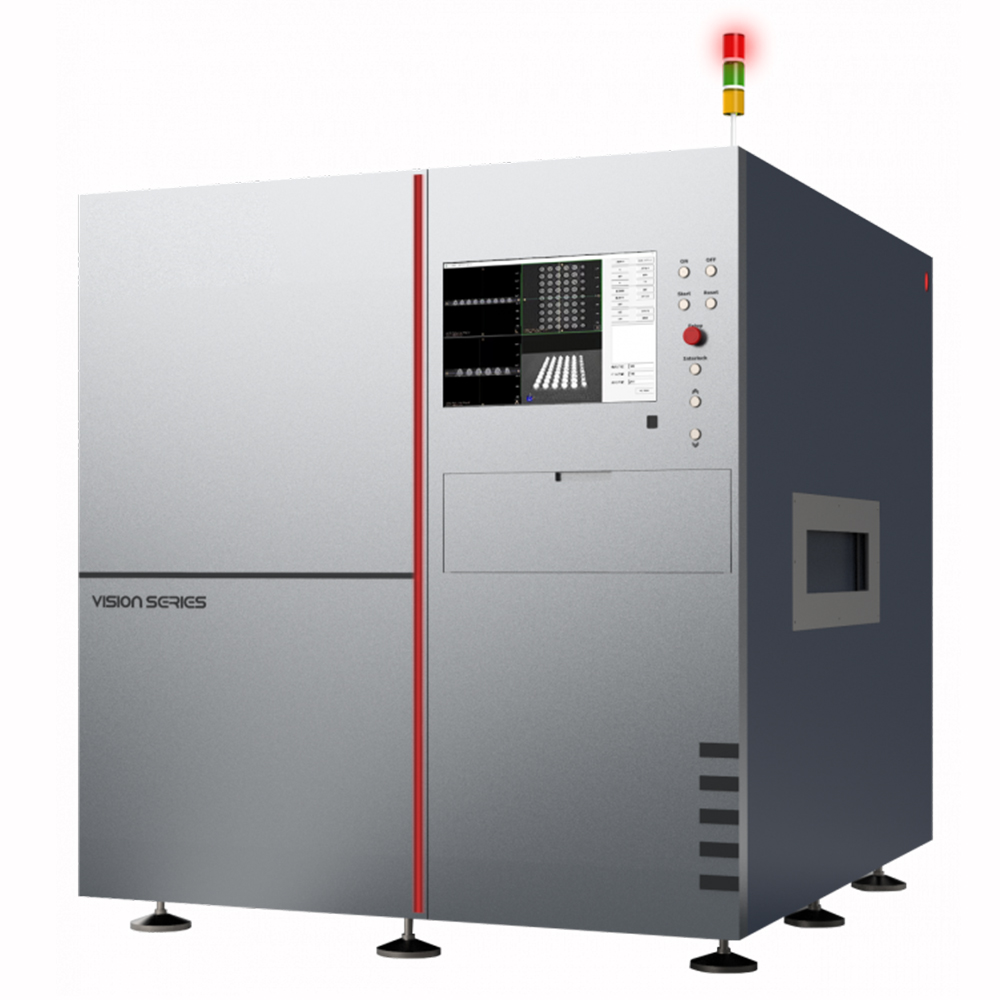

Автоматическая линейная рентгеновская система контроля LX9200

LX9200 — это автоматическая линейная рентгеновская система контроля, объединяющая возможности 2D, 2,5D и 3D (томография) в одном устройстве. Система предназначена для высокоточной инспекции печатных плат (PCBA), силовых модулей (IGBT), BGA, чипов, разъемов и других электронных компонентов. Благодаря 9 осям движения и возможности круговой 360° CT-реконструкции, устройство позволяет выявлять скрытые дефекты сборки (пустоты, отсутствие пайки, смещения, короткое замыкание и т.д.).

Особенности

Три режима контроля в одной системе (2D / 2.5D / 3D)
Оборудование объединяет возможности 2D, 2.5D и полноценной 3D-томографии, что позволяет выбирать оптимальный метод инспекции под разные задачи без смены оборудования.

360° круговая CT-реконструкция
Благодаря 9 осям движения и возможности кругового сканирования система формирует детальное 3D-изображение объекта со всех сторон, что особенно важно для выявления скрытых дефектов

Высокоточный привод с линейным мотором и энкодером
Обеспечивает «плавный захват на лету» — высокую скорость и точность позиционирования при минимальных вибрациях.

Широкий диапазон разрешения (до 3 мкм опционально)
Стандартно доступны разрешения 9, 12, 18, 24, 30 мкм, а опционально — 3 или 6 мкм для работы с самыми мелкими компонентами и дефектами.

Очень низкий уровень излучения (< 0,5 мкЗв/ч)
Соответствует строгим нормам безопасности, позволяет использовать оборудование на производственных линиях без специальных мер радиационной защиты персонала.

Автоматический контроль пайки с анализом площади припоя и процента пустот
Специализированные алгоритмы инспекции — автоматическое различение верхнего и нижнего слоя припоя, измерение процента пустот, выведение отчетов.

In-line исполнение с конвейерной подачей
Система встраивается непосредственно в производственную линию (высота конвейера 900±30 мм) и поддерживает максимальные размеры PCB до 730×510 мм (2D), что обеспечивает автоматическую инспекцию в потоке без ручной загрузки.
