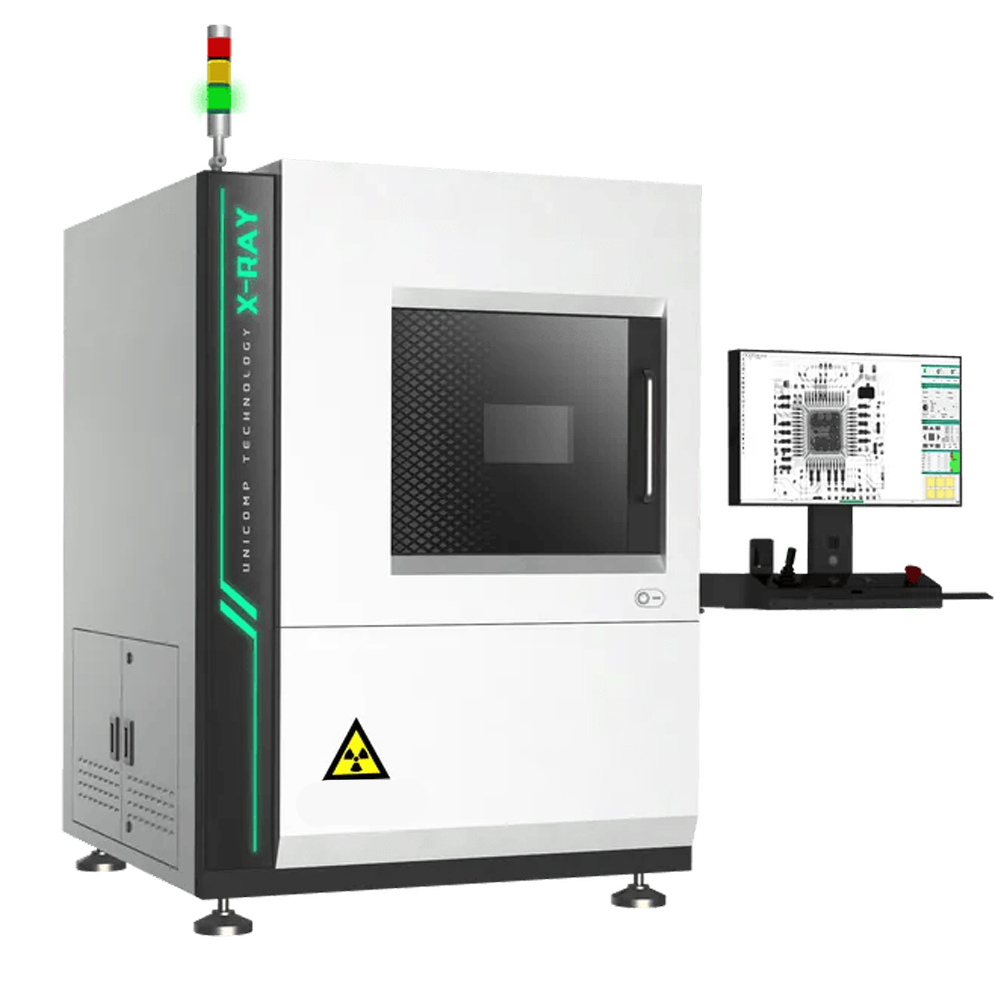

Микрофокусная система рентгеновского анализа и контроля Unicomp AX7900
Микрофокусная система рентгеновского анализа и контроля Unicomp AX7900 предназначена для неразрушающего контроля электронных компонентов, печатных плат, полупроводниковых сборок и прочих изделий микроэлектроники.
Система поддерживает два режима инспекции: 2D и аксонометрию (наклон детектора до ±25°). Закрытая микрофокусная рентгеновская трубка (90 кВ, 8 Вт) не требует обслуживания. Плоскопанельный детектор с матрицей 1536×1536 и пикселем 84 мкм обеспечивает качественное изображение и быстрый поиск дефектов.
Ключевые особенности:
-
Область загрузки 600×520 мм, максимальный вес образца 10 кг.
-
Автоматическая навигация и быстрое позиционирование по физическому изображению.
-
CNC-автоинспекция с поддержкой одиночных точек и мультипликации.
-
Автоматический подсчёт пустот для BGA, QFN и других компонентов с выводом отчёта.
-
Наклон детектора ±25° для аксонометрического контроля.
-
Управление через мышь, клавиатуру и джойстик.
-
Радиационная безопасность менее 1 мкЗв/ч.
-
Доступ по паролю или отпечатку пальца.
-
Ручная дверь, визуализация состояния рентгеновской трубки.
Система ориентирована на лаборатории и производственные участки, требующие быстрой настройки автоинспекции и высокой детализации при контроле качества электронных сборок.
|
Категория |
Параметр |
Значение |
|
Режимы работы |
Режимы инспекции |
2D, 2.5D |
|
Наклон детектора |
±25° |
|
|
Рентгеновская трубка |
Тип |
Микрофокусная, закрытая (не требует обслуживания) |
|
Напряжение |
90 кВ |
|
|
Мощность |
8 Вт |
|
|
Размер фокусного пятна |
5 мкм |
|
|
Детектор |
Тип |
Плоскопанельный (FPD) |
|
Матрица пикселей |
1536 × 1536 |
|
|
Размер пикселя |
84 мкм |
|
|
Область детектора |
129 × 129 мм |
|
|
Макс. частота кадров |
30 кадров/с |
|
|
Изображение |
Максимальное увеличение |
до 600× |
|
Механика и загрузка |
Габариты образца (область загрузки) |
600 × 520 мм |
|
Макс. область контроля |
505 × 440 мм |
|
|
Макс. вес образца |
10 кг |
|
|
Оси перемещения |
X, Y, Z1 (трубка), Z2 (детектор), T (наклон) |
|
|
Ход оси Z (трубка) |
145 мм |
|
|
Ход оси Z (детектор) |
350 мм |
|
|
Программное обеспечение |
Навигация и позиционирование |
Быстрое позиционирование по физическому изображению |
|
Автоматический подсчёт |
Пустоты для BGA, QFN и др., вывод отчёта |
|
|
CNC-автоинспекция |
Поддержка одиночных точек и матриц, графический вывод |
|
|
Отображение информации |
Процесс контроля в реальном времени |
|
|
Инструменты измерения |
Расстояние, угол, диаметр, многоугольник и др. |
|
|
Электропитание |
Напряжение |
220 В ± 10%, 50/60 Гц |
|
Ток |
4 А |
|
|
Потребляемая мощность |
800 Вт |
|
|
Управление |
Способ управления |
Мышь + клавиатура + джойстик |
|
Промышленный ПК |
Монитор |
24" HD |
|
Физические параметры |
Габариты (Ш×Г×В) |
≈ 1200 × 1285 × 1700 мм |
|
Вес |
≈ 1235–1250 кг |
|
|
Безопасность |
Открытие двери |
Ручная |
|
Управление доступом |
Отпечаток пальца + пароль |
|
|
Радиационная безопасность |
< 1 мкЗв/ч |
