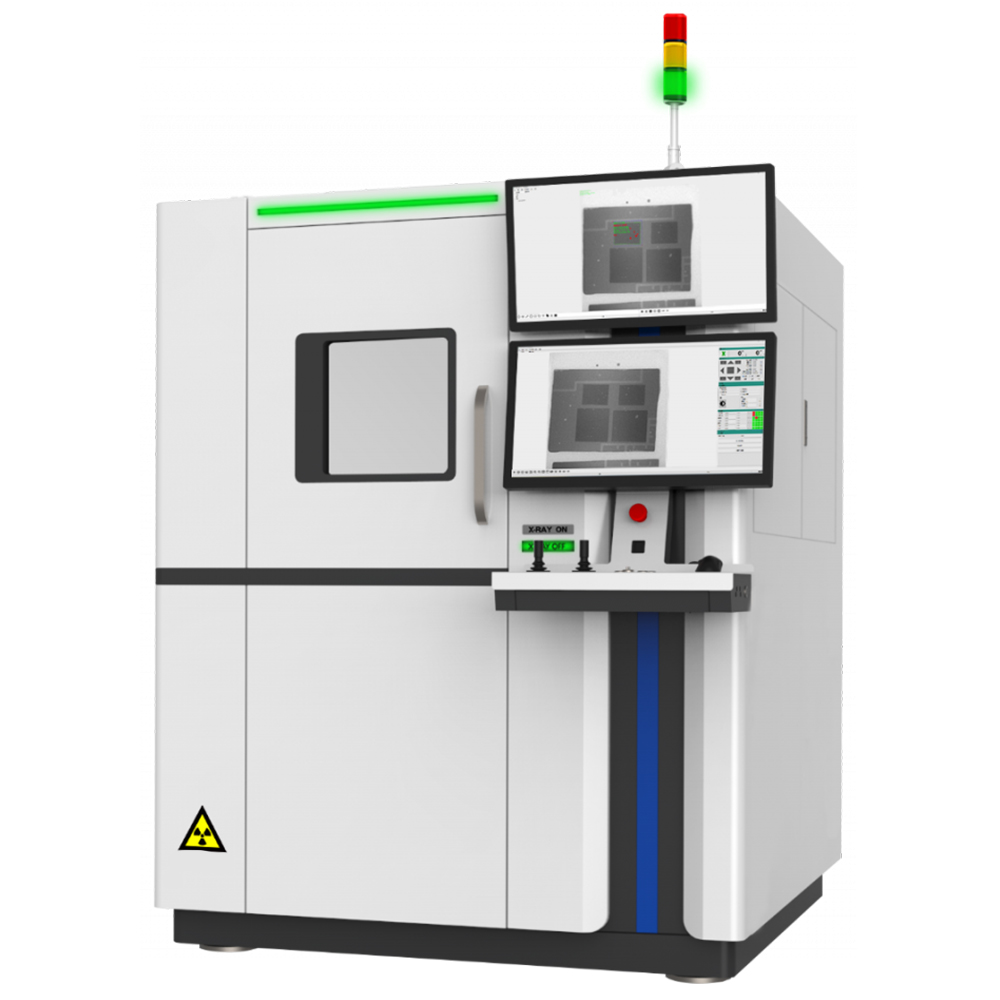

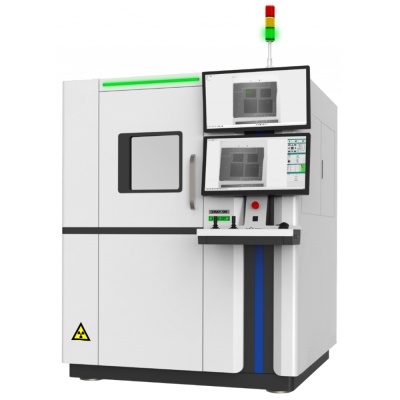

Микрофокусная система рентгеновского анализа и контроля Unicomp AX9100MAX
Микрофокусная система рентгеновского анализа и контроля Unicomp AX9100MAX предназначена для неразрушающего контроля крупногабаритных электронных компонентов, печатных плат, АКБ и промышленных изделий.
Система поддерживает два режима инспекции: 2D и аксонометрию. Закрытая микрофокусная рентгеновская трубка с регулируемым напряжением 130 кВ (опционально до 150 кВ) и минимальным фокусным пятном ≤7 мкм не требует обслуживания. Плоскопанельный детектор высокого разрешения с матрицей 1536×1536 и пикселем 84 мкм обеспечивает качественное изображение высокого разрешения и системное увеличение до 1600×
Ключевые особенности:
-
Увеличенное рабочее поле: максимальный размер загрузки Φ620 мм, область контроля 600×450 мм.
-
Наклон трубки и детектора до 60° для аксонометрической инспекции.
-
Горизонтальное вращение предметного стола 360°.
-
Один клик для масштабирования и быстрой навигации по области интереса (ROI).
-
Алгоритмы увеличения разрешения и интеллектуальной коррекции контраста и чёткости.
-
Фильтры обработки изображений: резкость, усиление, инверсия цвета, шумоподавление.
-
Сравнение изображений, следование за точкой при наклоне
-
Управление через мышь, клавиатуру и двойной джойстик.
-
Два монитора 27" 4K.
-
Двухканальный доступ по паролю или отпечатку пальца.
Система ориентирована на лаборатории и производственные участки, требующие высокой детализации и работы с крупногабаритными объектами.
Спецификация
|
Категория |
Параметр |
Значение |
|
Режимы работы |
Режимы инспекции |
2D, 2,5D |
|
Наклон детектора |
до 60° |
|
|
Вращение предметного стола |
360° (горизонтальное) |
|
|
Рентгеновская трубка |
Тип |
Микрофокусная, закрытая (не требует обслуживания) |
|
Напряжение |
0–130 кВ (регулируемое), опционально до 150 кВ |
|
|
Мощность |
65 Вт |
|
|
Размер фокусного пятна |
≤ 7 мкм |
|
|
Детектор |
Тип |
Высокого разрешения (High Resolution FPD) |
|
Матрица пикселей |
1536 × 1536 |
|
|
Размер пикселя |
84 мкм |
|
|
Область детектора |
130 × 130 мм |
|
|
Частота кадров |
20 кадров/с |
|
|
Изображение |
Системное увеличение |
до 1600× |
|
Механика и загрузка |
Макс. размер загрузки |
Φ620 мм |
|
Макс. область контроля |
600 × 450 мм |
|
|
Оси перемещения |
X, Y, Z1 (трубка), Z2 (детектор), R (вращение), T (наклон) |
|
|
Программное обеспечение |
Навигация |
Один клик масштабирование, быстрая навигация по ROI |
|
Алгоритмы |
Увеличение разрешения изображения (одним кликом) |
|
|
Сравнение изображений |
Автоматическое |
|
|
Коррекция контраста |
Интеллектуальная, одним кликом |
|
|
Фильтры |
Резкость, усиление, инверсия цвета, шумоподавление |
|
|
Электропитание |
Напряжение |
AC 110–220 В, 50/60 Гц |
|
Потребляемая мощность |
4 кВт |
|
|
Управление |
Способ управления |
Мышь + клавиатура + двойной джойстик |
|
Промышленный ПК |
Мониторы |
2 × 27" 4K HD |
|
Физические параметры |
Габариты (Ш×Г×В) |
1455 × 1760 × 1945 мм |
|
Вес (нетто) |
2400 кг |
|
|
Безопасность |
Открытие двери |
Ручная |
|
Доступ |
Отпечаток пальца + пароль |
|
|
Радиационная безопасность |
< 1 мкЗв/ч |
