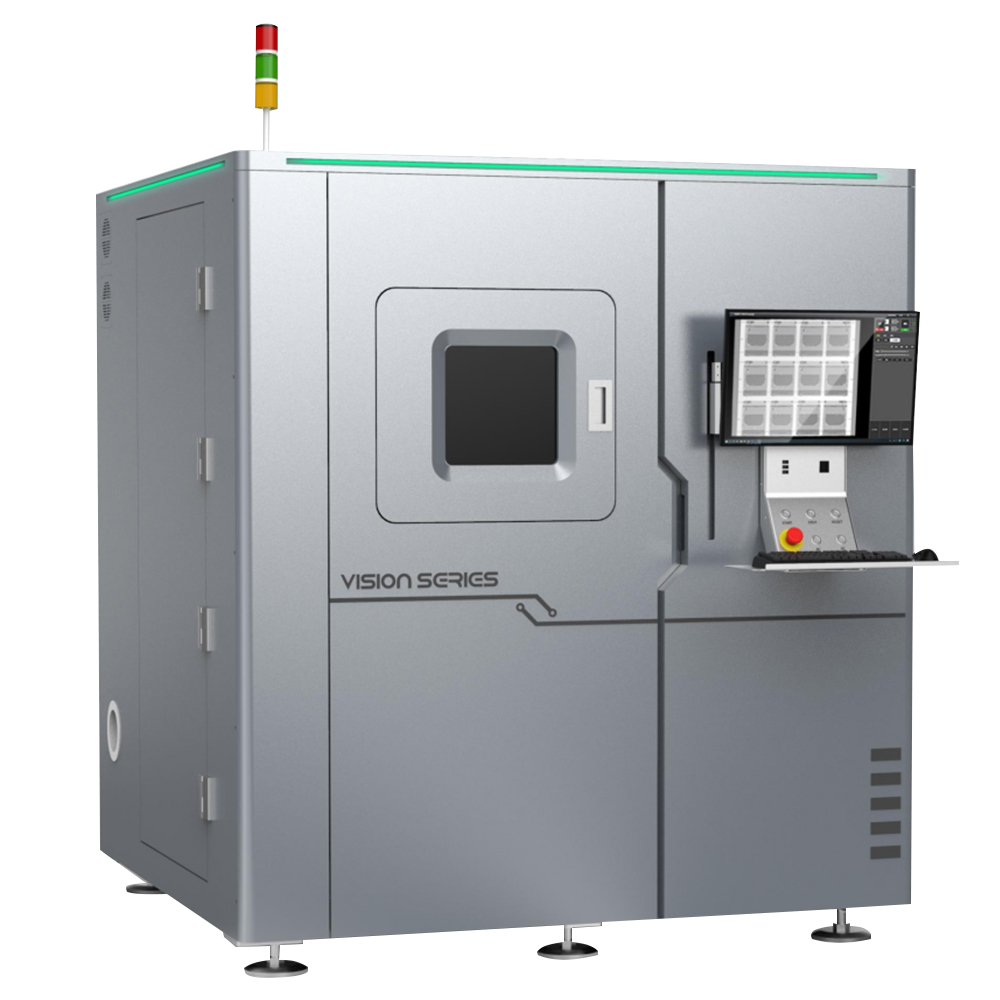

Многорежимная 3D микрофокусная система рентгеновского анализа и контроля Unicomp AX9500
Многорежимная 3D микрофокусная система рентгеновского анализа и контроля Unicomp AX9500 предназначена для неразрушающего контроля электронных компонентов, печатных плат, АКБ и полупроводниковых сборок. Система поддерживает три режима инспекции: 2D, 2.5D (аксонометрия) и 3D (планарная и конусно-лучевая томография).
Особенности:
-
3 в 1: 2D, 2.5D (аксонометрия) и 3D, что даёт возможность оперативно находить дефекты и изучать внутреннее строение объектов вплоть до микрона.
-
Обслуживаемая микрофокусная рентгеновская трубка открытого типа напряжением 160 кВ.
-
Плоскопанельный детектор высокого разрешения обеспечивает детализацию изображения ≤ 1 мкм.
-
Синтезированное увеличение достигает 2000×
-
Чувствительность и разрешающая способность системы позволяют фиксировать микродефекты, которые не выявляются стандартными методами неразрушающего контроля.
-
7-осевое синхронизированное управление позволяет сканировать объекты под любым углом, а функция слежения за точкой при наклоне упрощает процесс инспекции.
-
Пакетная автоматическая навигация на основе массива позиций («Teach and Go»).
-
Функции измерения включают процент пустот, расстояние, площадь и многое другое
-
Область загрузки — 530×530 мм, максимальный вес образца — 10 кг. Радиационная безопасность — менее 0,5 мкЗв/ч.
-
Управление осуществляется через мышь, клавиатуру и двойной джойстик.
- Оборудование совместимо с производственными MES, складскими WMS и учётными ERP-платформами, а также с другими системами верхнего уровня.
|
Категория |
Параметр |
Значение |
|
Режимы работы |
Режимы инспекции |
2D, 2.5D, 3D (все в одном) |
|
Тип томографии |
Планарная КТ и конусно-лучевая КТ |
|
|
Рентгеновская трубка |
Тип |
Открытая |
|
Макс. напряжение |
160 кВ |
|
|
Макс. ток |
1000 мкА |
|
|
Фокусное пятно |
0,9 мкм (нанофокус) |
|
|
Детектор |
Тип |
Высокочувствительный плоскопанельный |
|
Матрица пикселей |
1536 × 1536 |
|
|
Размер пикселя |
85 мкм |
|
|
Разрядность АЦП |
16 бит |
|
|
Эффективная область детектора |
130 × 130 мм |
|
|
Изображение |
Разрешение изображения |
≤ 1 мкм |
|
Увеличение |
> 2000× |
|
|
Механика и загрузка |
Область загрузки |
610 (X) × 580 (Y) мм |
|
Макс. область инспекции (2D/2.5D) |
610 (X) × 540 (Y) мм |
|
|
Макс. область инспекции (3D) |
Планарная КТ: 450 × 450 мм |
|
|
Макс. размер загрузки (КТ) |
Планарная КТ: 470 × 500 мм |
|
|
Макс. вес образца |
10 кг |
|
|
Программное обеспечение |
Автоматическая навигация |
Teach and Go, пакетный режим |
|
Функции измерения |
Процент пустот, расстояние, площадь |
|
|
3D-реконструкция |
Многорежимная |
|
|
Электропитание |
Напряжение |
110–220 В AC, 50/60 Гц |
|
Потребляемая мощность |
4,5 кВт |
|
|
Управление |
Способ управления |
Мышь + двойной джойстик + клавиатура |
|
Промышленный ПК |
Монитор |
32" LCD |
|
Физические параметры |
Габариты (Ш×Г×В) |
1580 × 1860 × 2000 мм |
|
Вес |
≈ 3800 кг |
|
|
Безопасность |
Радиационная доза |
< 0,5 мкЗв/ч |
