Настольная установка рентгеновского контроля Unicomp CX3000
Настольная установка рентгеновского контроля Unicomp CX3000 90kV предназначена для неразрушающего контроля электронных компонентов, печатных плат и электронных сборок небольшого размера.
Устройство сочетает компактные габариты и универсальность применения. Регулируемое напряжение трубки (до 90 кВ) позволяет адаптировать режим рентген-контроля под различные материалы и толщины.
Основное применение — контроль качества пайки, выявление внутренних дефектов компонентов (пустоты, трещины, неполное заполнение), измерение геометрических параметров, анализ отверстий PTH.

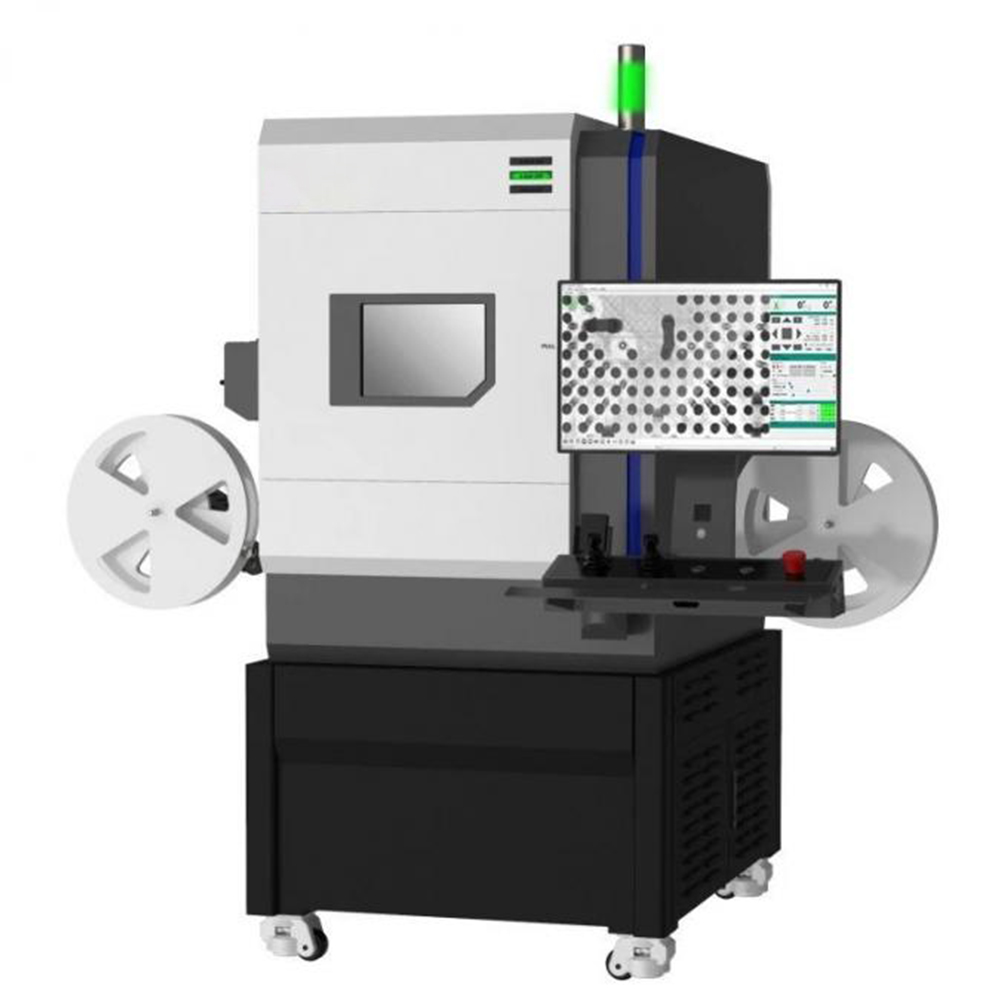

Опциональная оснастка Reel-to-Reel обеспечивает инспекцию компонентов в катушках, а так же их подсчет.
Особенности
-
Компактная установка в настольном исполнении
-
2 в 1: инспекция изделий и контроль компонентов в катушках
-
Простота и гибкость применения
-
Соответствует международным стандартам безопасности
-
Рентгеновская трубка закрытого типа не требует обслуживания
- Оборудование портативное: можно перемещать на специальных роликах.
|
Категория |
Параметр |
Значение |
|
Общие данные |
Габариты (Д×Ш×В) |
800 × 870 × 1550 мм |
|
Вес устройства |
600 кг |
|
|
Вес с упаковкой |
880 кг (включая стол) |
|
|
Питание |
AC 110/220 В, 50/60 Гц |
|
|
Потребляемая мощность |
1.0 кВт |
|
|
Размер упаковки (фанерный ящик) |
1650 × 1300 × 2050 мм |
|
|
Рентгеновская трубка |
Тип |
Закрытая |
|
Макс. напряжение |
90 кВ |
|
|
Фокальное пятно |
5 мкм |
|
|
Детектор изображения |
Тип |
Плоскопанельный (FPD) |
|
Размер пикселя |
84 мкм |
|
|
Эффективная область детектора |
129 × 129 мм |
|
|
Частота кадров |
20 кадров/сек |
|
|
Матрица пикселей |
1536 × 1536 |
|
|
Системное увеличение |
до 200× |
|
|
Программное обеспечение |
Автоизмерение |
Внутренние дефекты компонентов, качество пайки PCBA с выводом данных/графиков |
|
Инструменты измерения |
Расстояние, угол, диаметр, многоугольник, коэффициент заполнения PTH-отверстий |
|
|
Отображение в реальном времени |
Напряжение, ток, угол, дата |
|
|
Навигация |
В визуальных окнах |
|
|
Система управления |
Управление |
Промышленный ПК (Industrial PC), клавиатура + мышь |
|
Монитор |
22" FHD LCD |
|
|
Макс. размер/вес загрузки |
300 × 350 мм / 5 кг |
|
|
Макс. область инспекции |
250 × 330 мм |
|
|
Манипулятор |
3 оси (X / Y / Z) |
|
|
Аксессуар |
Приспособление Reel-to-Reel |
|
|
Безопасность |
Энергосбережение |
Автоотключение рентгена при простое >5 мин |
|
Безопасность |
Электромагнитная блокировка + предупредительная лампа |
|
|
Управление доступом |
Сканер отпечатков пальцев + поддержка входа по паролю |
|
|
Радиационная безопасность |
< 1 мкЗв/ч (соответствует всем мировым стандартам) |
